Liquisys M CLM223 F
Endress+Hauser

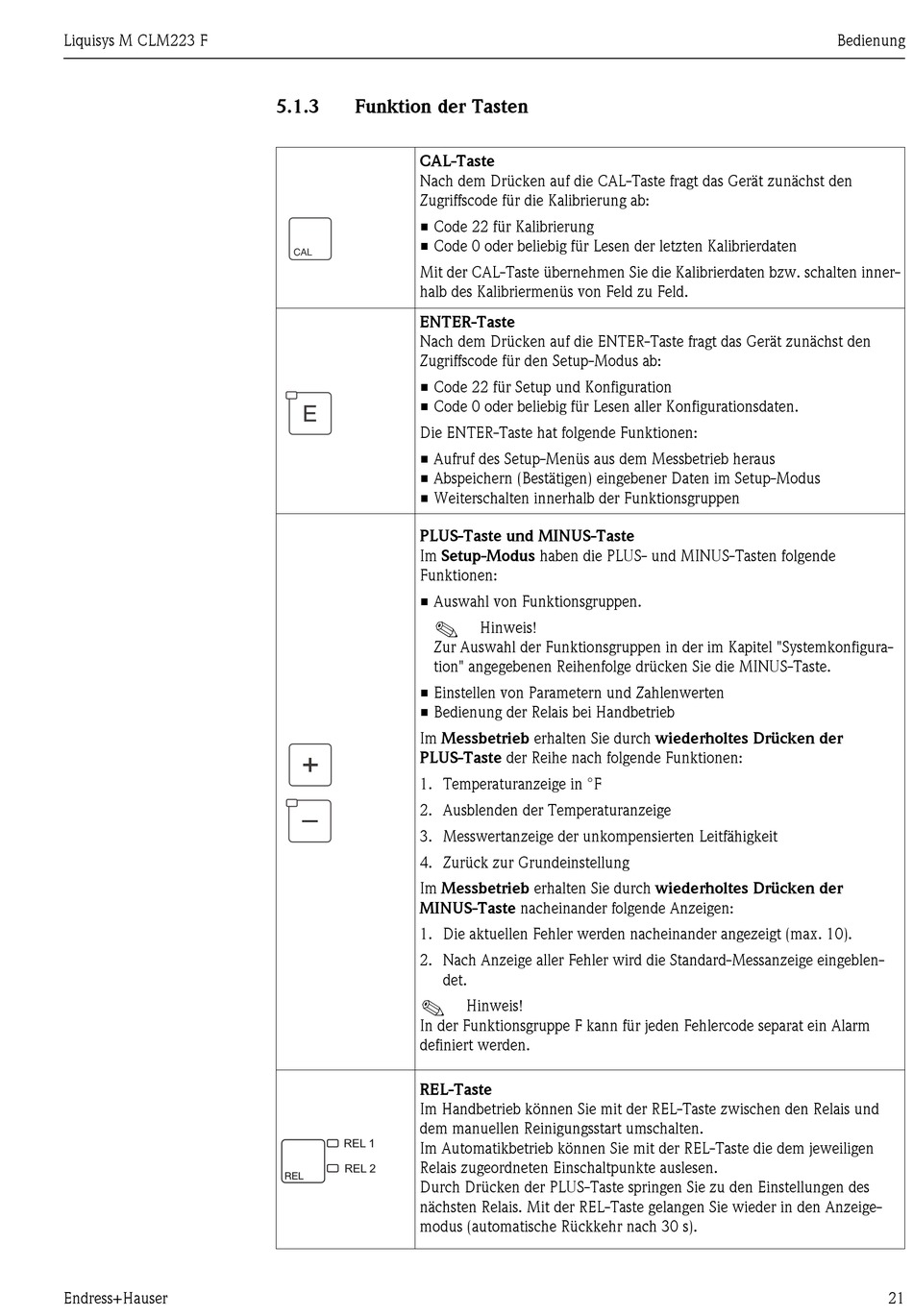

5.1.3
Funktion der Tasten
CAL-Taste
Nach dem Drücken auf die CAL-Taste fragt das Gerät zunächst den
Zugriffscode für die Kalibrierung ab:
• Code 22 für Kalibrierung
• Code 0 oder beliebig für Lesen der letzten Kalibrierdaten
Mit der CAL-Taste übernehmen Sie die Kalibrierdaten bzw. schalten inner-
halb des Kalibriermenüs von Feld zu Feld.
ENTER-Taste
Nach dem Drücken auf die ENTER-Taste fragt das Gerät zunächst den
Zugriffscode für den Setup-Modus ab:
• Code 22 für Setup und Konfiguration
• Code 0 oder beliebig für Lesen aller Konfigurationsdaten.
Die ENTER-Taste hat folgende Funktionen:
• Aufruf des Setup-Menüs aus dem Messbetrieb heraus
• Abspeichern (Bestätigen) eingebener Daten im Setup-Modus
• Weiterschalten innerhalb der Funktionsgruppen
PLUS-Taste und MINUS-Taste
Im Setup-Modus haben die PLUS- und MINUS-Tasten folgende
Funktionen:
• Auswahl von Funktionsgruppen.
!
Zur Auswahl der Funktionsgruppen in der im Kapitel "Systemkonfigura-
tion" angegebenen Reihenfolge drücken Sie die MINUS-Taste.
• Einstellen von Parametern und Zahlenwerten
• Bedienung der Relais bei Handbetrieb
Im Messbetrieb erhalten Sie durch wiederholtes Drücken der
PLUS-Taste der Reihe nach folgende Funktionen:
1. Temperaturanzeige in °F
2. Ausblenden der Temperaturanzeige
3. Messwertanzeige der unkompensierten Leitfähigkeit
4. Zurück zur Grundeinstellung
Im Messbetrieb erhalten Sie durch wiederholtes Drücken der
MINUS-Taste nacheinander folgende Anzeigen:
1. Die aktuellen Fehler werden nacheinander angezeigt (max. 10).
2. Nach Anzeige aller Fehler wird die Standard-Messanzeige eingeblen-
det.
!
In der Funktionsgruppe F kann für jeden Fehlercode separat ein Alarm
definiert werden.
REL-Taste
Im Handbetrieb können Sie mit der REL-Taste zwischen den Relais und
dem manuellen Reinigungsstart umschalten.
REL 1
Im Automatikbetrieb können Sie mit der REL-Taste die dem jeweiligen
Relais zugeordneten Einschaltpunkte auslesen.
REL 2
Durch Drücken der PLUS-Taste springen Sie zu den Einstellungen des
nächsten Relais. Mit der REL-Taste gelangen Sie wieder in den Anzeige-
modus (automatische Rückkehr nach 30 s).
Hinweis!
Hinweis!
Bedienung
21
