HYVA HA14 Anweisungs- Bedienungs Und Wartungshandbuch Seite 154

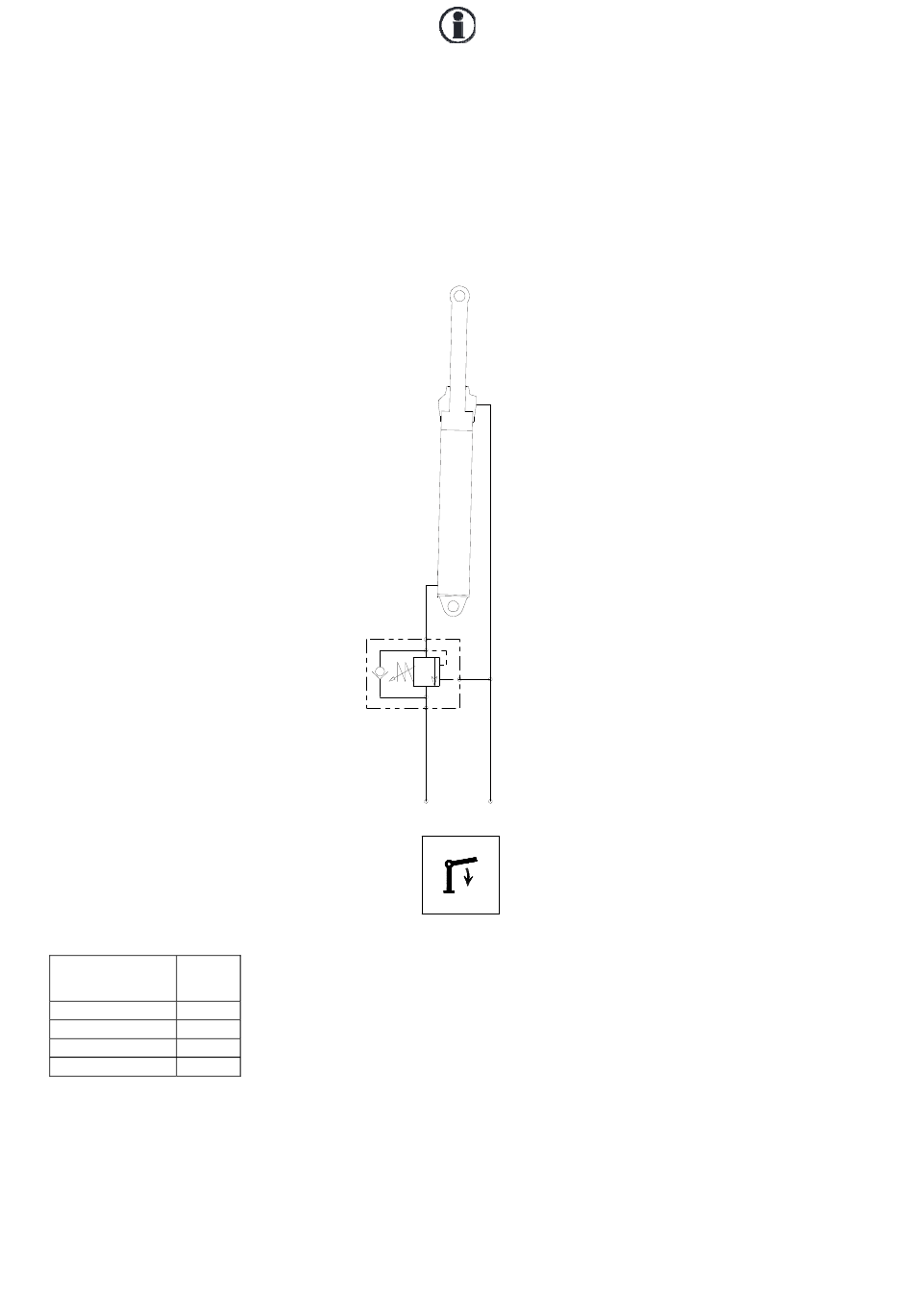

SCHEMA IDRAULICO
CILINDRO BRACCIO
[1.05.0062]
GRU
CRANE
[bar]
KRAN
HA14 180
HA21 E1/E2 180
HA21 E3 165
HA27 180
HYDRAULIC DIAGRAM
BOOM CYLINDER
[1.05.0062]
Pt
Pt
HA
A
B
D-32
HYDRAULIKSCHEMA
AUSLEGER ZYLINDER
[1.05.0062]
