HYVA HA14 Anweisungs- Bedienungs Und Wartungshandbuch Seite 150

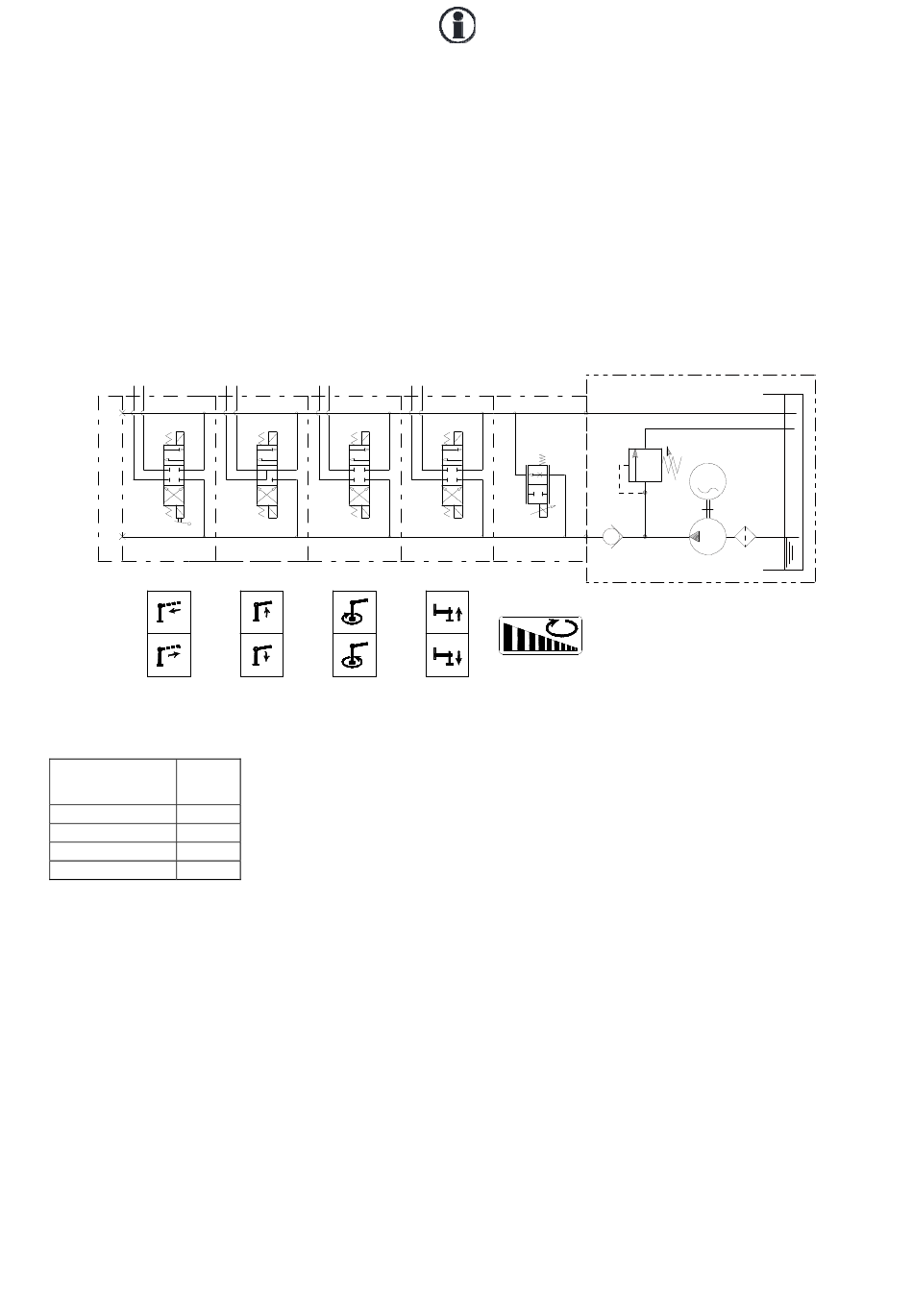

SCHEMA IDRAULICO
DISTRIBUTORE E POMPA
GRU ETR X
[1.03.0106]
A B
GRU
Pm
CRANE
[bar]
KRAN
HA14 160
HA21 E1/E2 160
HA21 E3 150
HA27 160
HYDRAULIC DIAGRAM
CONTROL VALVE AND PUMP
ETR X CRANE
[1.03.0106]
A B A B A B
P
D-28
HYDRAULIKSCHEMA
STEUERVENTIL UND PUMPE
KRAN ETR X
[1.03.0106]
T
Pm
8 l
M
