Installationsanleitung
CookTop V6000 I905
Induktionskochfeld

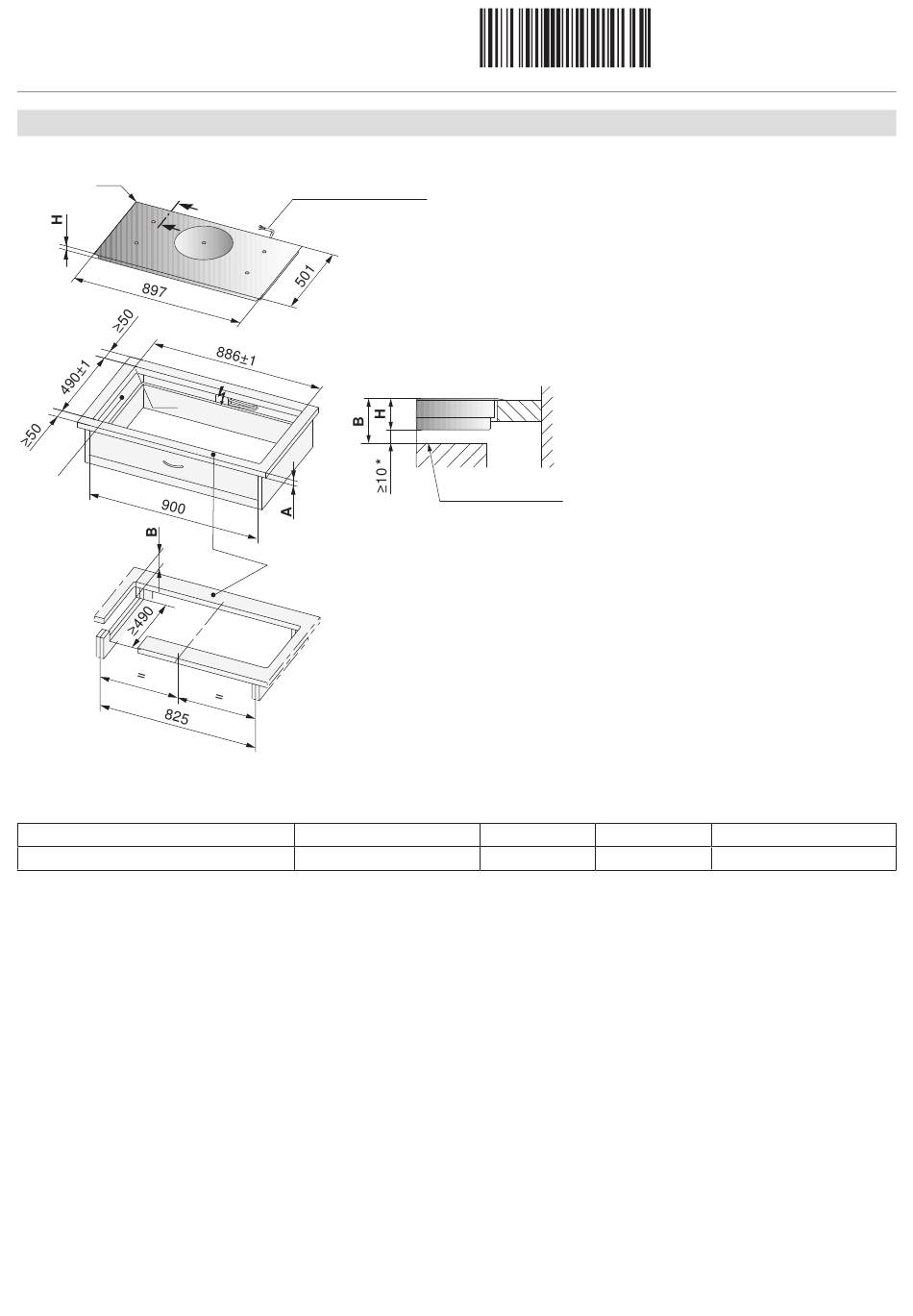

Aufliegender Einbau mit «DualDesign»
Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen!
Ri
Y
Ra
1
* Der Freiraum ist zwingend einzuhalten!
1
Ausschnitte in Seitenwände links/rechts bei Nischenbreite ≥900 mm, erforderlich für die Belüftung des Gerätes.
Typ
CTI6T95MMSOLD
A
Arbeitsplattendicke
B
Erforderlicher Freiraum für die Belüftung und Service-Austausch über die gesamte Ausschnittfläche
H
Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
Ra
Ausschnitt-Eckradien aussen
Ri
Geräte-Eckradien
S
Schublade/Möbel
Installation
1.
Einbauausschnitt präzis erstellen.
2.
Gerät sorgfältig in Einbauausschnitt legen und gegen Arbeitsplatte gut aufliegend andrücken.
Kabellänge 1,7 m
Y
2
A frei nach Hersteller
≥20 mm
1078248-03
Y – Y
Schublade/Möbel
B
≥71 mm
4
1078248-03
22.06.2022
H
Eckradius Ra/Ri
49,3 mm
5/1,5 mm
