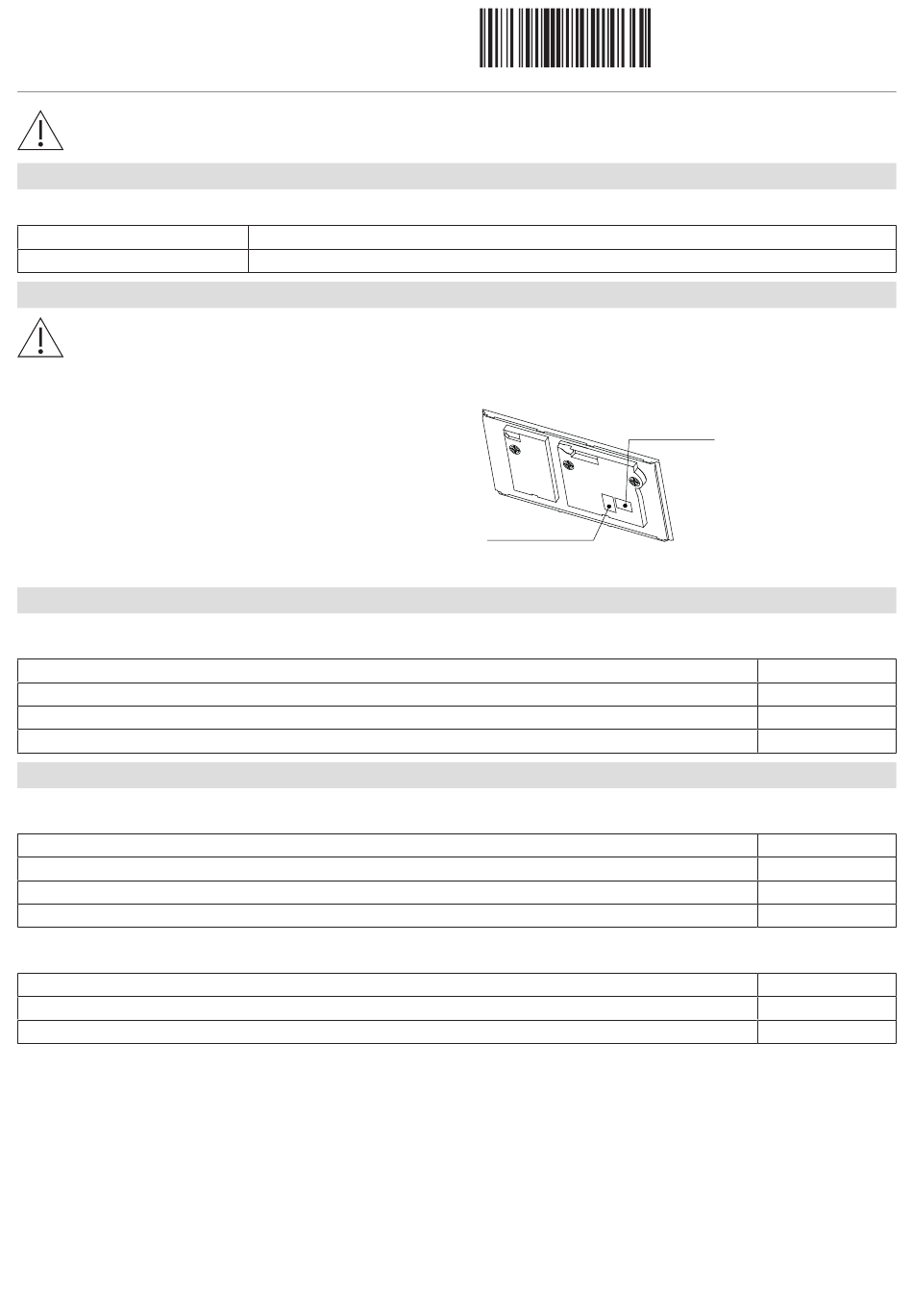

1078248-03 Installationsanleitung 22.06.2022 CookTop V6000 I905 Induktionskochfeld 1078248-03 Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Gültigkeitsbereich Diese Installationsanleitung gilt für folgende Modelle: Modellnummer Mit DualDesign 31114 CTI6T95MMSOLD Allgemeine Hinweise Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brand-...
Seite 2
1078248-03 Installationsanleitung 22.06.2022 CookTop V6000 I905 Induktionskochfeld 1078248-03 Flächenbündiger Einbau: Bezeichnung Art.-Nr. Stahlwinkelset, Baugrösse 90 H63775 Schnellkleber für Installation der Stahlwinkel 50 ml B11657 Mischdüse gerade B11656 Isopropylalkohol TREMCLEAN 1000 ml 1056609 Silikon schwarz FA880 310 ml B11555 Silikon anthrazit FA880 310 ml B11556 Silikon weiss FA880 310 ml...
Seite 3
1078248-03 Installationsanleitung 22.06.2022 CookTop V6000 I905 Induktionskochfeld 1078248-03 Belüftung Um eine gute Belüftung zu gewährleisten, muss unter dem Ge- rät ein ≥10 mm hoher Raum sichergestellt sein. Die Rückwand des Unterschranks muss im Bereich des Arbeitsplattenausschnitts offen sein, um eine durchgehen- de Luftzirkulation über Lüftungsschlitze zu gewährleisten.
Seite 4
1078248-03 Installationsanleitung 22.06.2022 CookTop V6000 I905 Induktionskochfeld 1078248-03 Aufliegender Einbau mit «DualDesign» Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! Kabellänge 1,7 m Y – Y Schublade/Möbel * Der Freiraum ist zwingend einzuhalten! Ausschnitte in Seitenwände links/rechts bei Nischenbreite ≥900 mm, erforderlich für die Belüftung des Gerätes.
Seite 5
1078248-03 Installationsanleitung 22.06.2022 CookTop V6000 I905 Induktionskochfeld 1078248-03 Flächenbündiger Einbau mit «DualDesign» Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen! Kabellänge 1,7 m Y – Y Schublade/Möbel Seitenwand Detail Z R0–5 Stahlwinkel geklebt oder geschraubt * Der Freiraum ist für die Lüftung zwingend einzuhalten! Ausschnitte in Seitenwände links/rechts bei Nischenbreite ≥900 mm, erforderlich für die Belüftung des Gerätes.
Seite 6
1078248-03 Installationsanleitung 22.06.2022 CookTop V6000 I905 Induktionskochfeld 1078248-03 Einbau Lüftungsschutzblech bei 3 mm frontseitigem Lüftungsspalt Für eine ausreichende Lüftung des Kochfeldes ist ein Lüftungsschutzblech erforderlich. Die Distanz zwischen Unterseite Gerät und Lüftungsschutzblech muss ≥10 mm betragen. Luftspalt über ganze Dichtung gut anliegend Achtung: Netzkabel darf Möbelelementbreite ≥17 cm²...
