Installationsanleitung
Glaskeramik-Kochfeld
CookTop V200 | V400 | V600
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe
nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für folgende Modelle:
Modellbezeichnung
CookTop V200 E302
CookTop V200 E604
CookTop V200 E604
CookTop V200 E604
CookTop V400 E604
CookTop V400 E604
CookTop V400 E604B
CookTop V600 E804B
CookTop V600 E804B
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brand-
schutz zwingend einzuhalten.

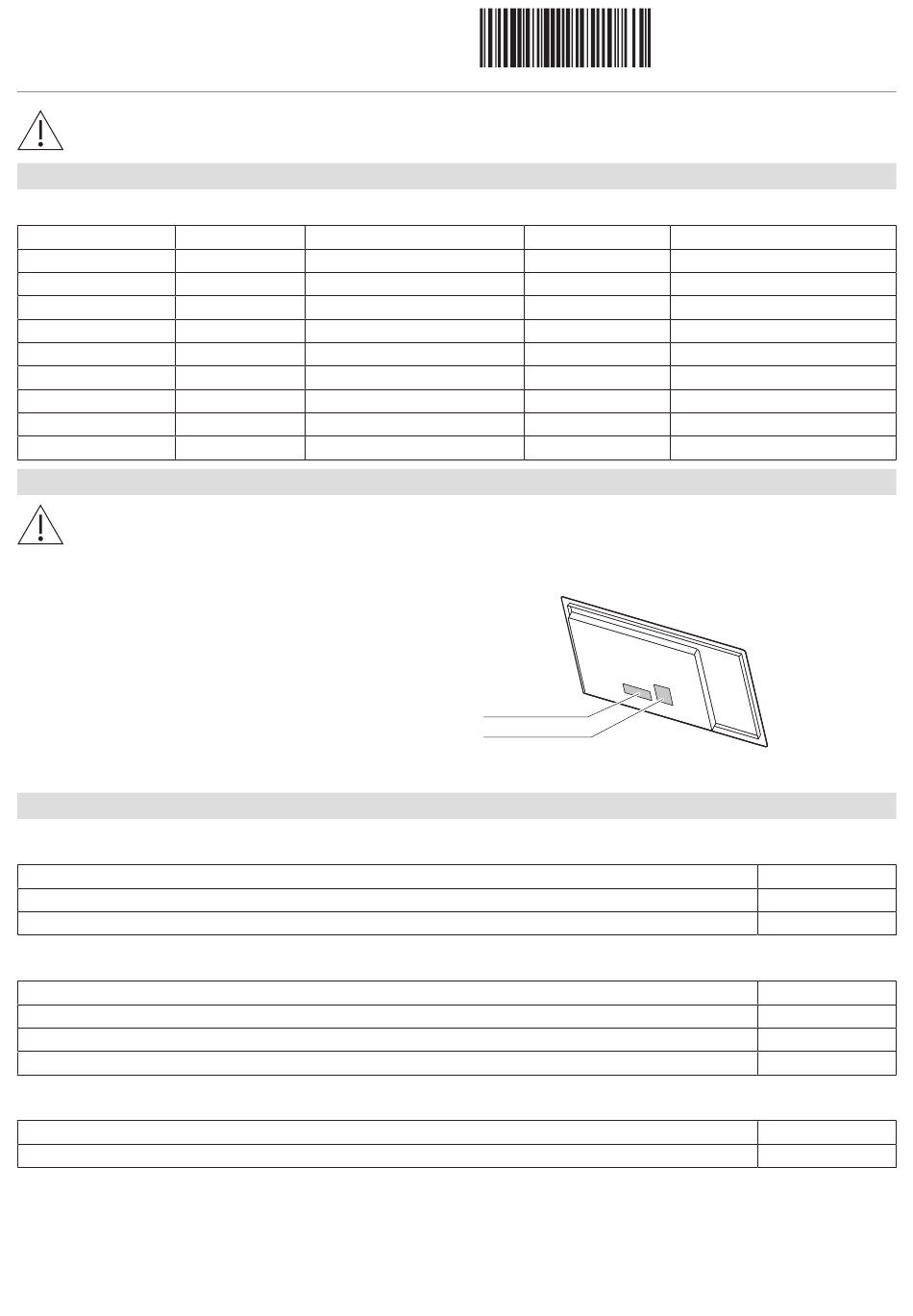

Typenschild
Das Typenschild befindet sich neben dem Anschlussschild.
▸
Das beigepackte zweite Typenschild zugänglich hinter der Front des unten liegenden Einbaumöbels aufkleben.
Mitgeliefertes Installationszubehör
Normal-Einbaurahmen:
Bezeichnung
Montagewinkel
Holzschrauben zu Montagewinkel
Flächenbündiger Einbau:
Bezeichnung
Einkittanleitung
Dichtungsbandset
Schiftmaterialset
Übermass-Einbaurahmen:
Bezeichnung
Spannlaschenset für alle Einbausituationen
Type
Mit Normal-Einbaurahmen
CT2H-31169
CT2H-31166
CT2H64EKC4
CT2H-31168
CT2H64EKC2
CT2H-31167
CT2H64EKC2
CT4H-31164
CT4H64EKC4
CT4H-31165
CT4H64EKC2
CT4H-31163
CT4H64EKC4
CT6H-31162
CT6H84EKC4
CT6H-31161
CT6H84EKC4
1277267-02
Mit DualDesign
CT2H32EKC
Typenschild
Anschlussschild
1
Mit Übermass-Einbaurahmen
–
-
–
–
CT4H64EKD4
-
CT4H64EKD4
–
–
1277267-02
12.11.2024
–
CT2H64EKU4
–
–
-
CT4H64EKU2
–
CT6H84EKU4
CT6H84EKU4
Art.-Nr.
1282990
H62326
Art.-Nr.
J004130
H63283
H60330
Art.-Nr.
H61548
