Endress+Hauser Proservo NMS81 Kurzanleitung Seite 22

Einbau
Vorgehensweise
Die Messtrommel [4] vorübergehend in das Trommelgehäuse
10.
einsetzen.
Den Verdränger [3] am Drahtring einhaken.
11.
Den Verdränger mithilfe des Sicherungsdrahts [2] sicher am
12.
Messdraht befestigen.
Den Erdungsdraht [1] für den Verdränger installieren
13.
(Details zur Installation des Erdungsdrahts für den Verdrän-
ger →  24).

• In jedem Fall vermeiden, dass die Messtrommel aufgrund
der hohen magnetischen Kräfte gegen das Gehäuse stößt.
• Den Messdraht vorsichtig behandeln. Er kann knicken.
Die Messtrommel aus dem Trommelgehäuse entfernen und
14.
ca. 500 mm (19,69 in) des Messdrahts abwickeln.
Die Messtrommel [1] hochhalten und den Verdränger [2] in
15.
das Kalibrierfenster einsetzen.
Den Verdränger in die Mitte des Kalibrierfensters halten.
16.
Die andere Hand (Messtrommel) nach oben halten, um
17.
zusätzliche Spannung auf den Messdraht auszuüben, damit
der Verdränger nicht zu schnell herunterfällt.
Den Verdränger [2] loslassen.
18.
Den Klebestreifen [5] von der Messtrommel entfernen.
19.
Die Messtrommel in das Trommelgehäuse einführen.
20.
Die Halterung [4] montieren.
21.

Sicherstellen, dass der Draht korrekt in den Rillen aufgewi-
ckelt ist.
Die Stromversorgung zum NMS8x einschalten und den Ver-
22.
dränger mithilfe des Assistent Bewege Verdränger→  52
nach oben bewegen, bis der Drahtring im Kalibrierfenster zu
sehen ist.

• Sicherstellen, dass der Messdraht keinerlei Knickstellen
oder andere Defekte aufweist.
• Sicherstellen, dass der Verdränger die Innenwand des
Stutzens nicht berührt.
22

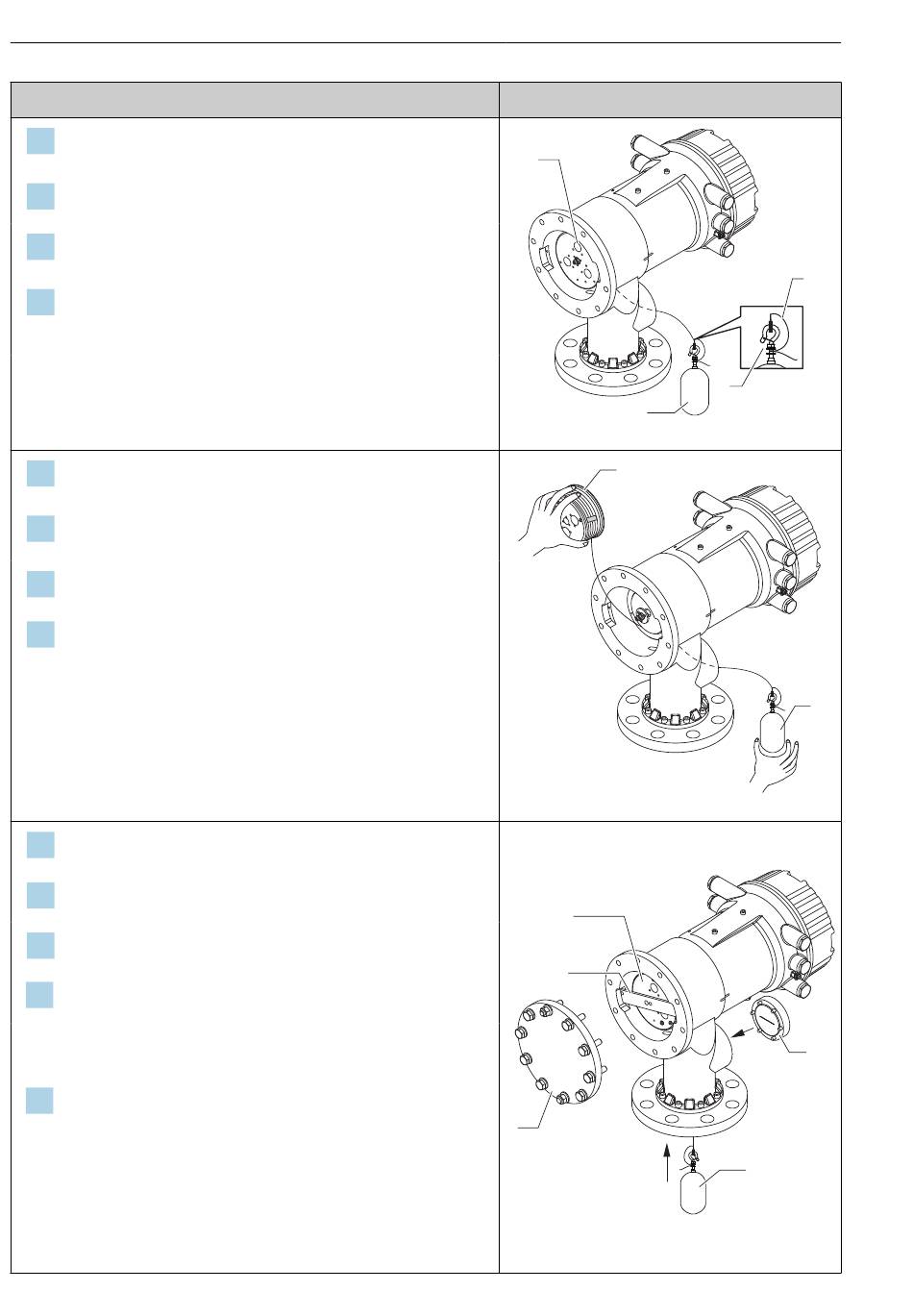

Abbildungen
