7.5 Konfiguration der Eingänge
7.5.1 Konfiguration der HART-Eingänge
Verschaltung und Adressierung von HART-Geräten
1
E
2
1
CDI
i
1 3
F
2 4
HR
WP
POWER
SIM

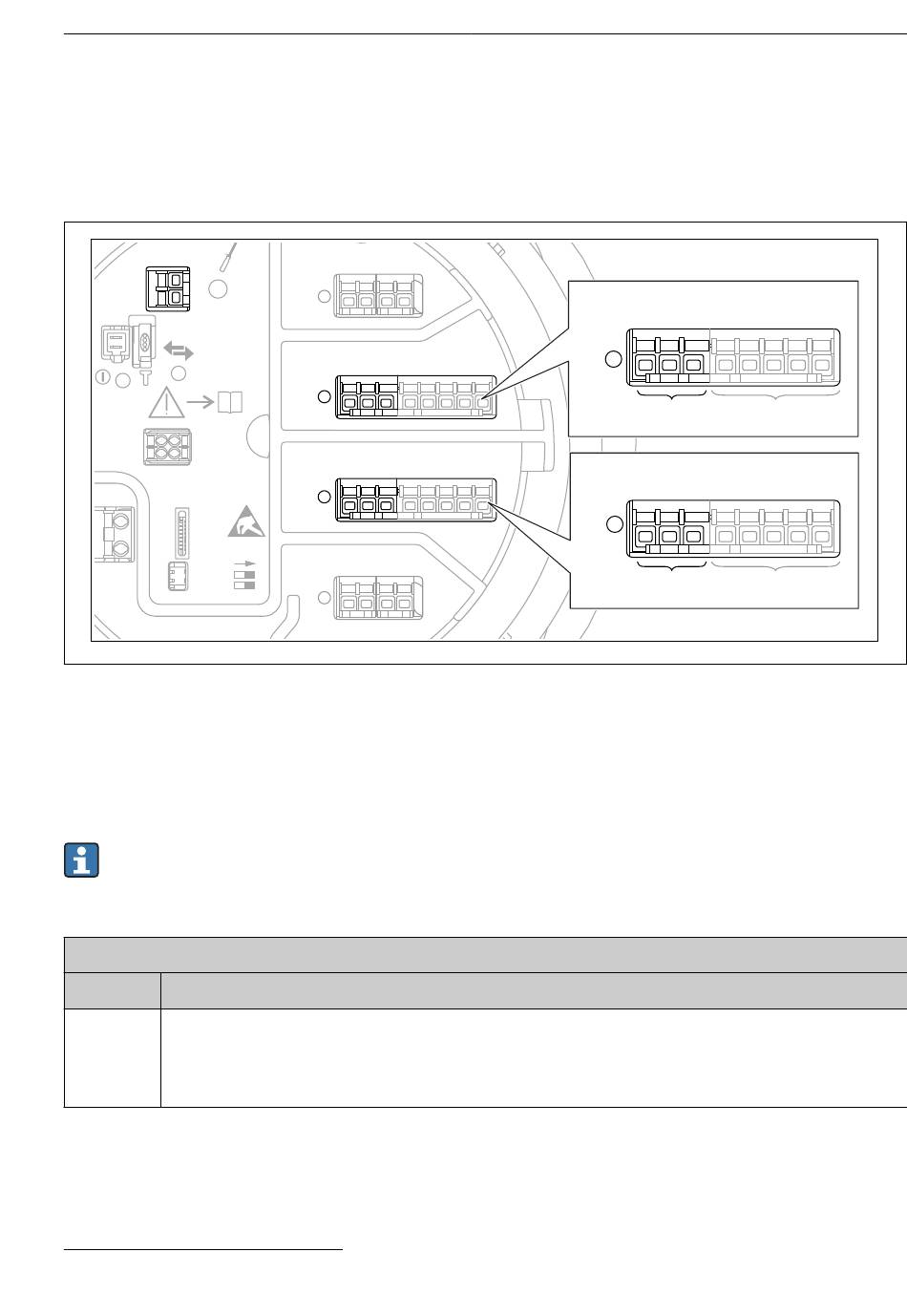

 29 Mögliche Anschlüsse für HART-Loops
B Analog I/O-Modul in Slot B (Verfügbarkeit abhängig von Geräteausführung)
C Analog I/O-Modul in Slot C (Verfügbarkeit abhängig von Geräteausführung)
E Der Ausgang ist HART Ex (in allen Geräteausführungen verfügbar)
HART-Geräte müssen über ihre eigene Bedienoberfläche konfiguriert werden und eine
eindeutige HART-Adresse erhalten, bevor sie an den Proservo NMS8x
werden.
Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O
Parameter Bedeutung / Maßnahme
Betriebsart Auswählen:
• HART Master+4..20mA Eingang, wenn nur ein HART-Gerät an diesen Prozess-Loop angeschlossen
ist. In diesem Fall kann das 4-20mA-Signal zusätzlich zum HART-Signal verwendet werden.
• HART Master, wenn bis zu 6 HART-Geräte an diesen Prozess-Loop angeschlossen sind.
3) Die aktuelle Software unterstützt keine HART-Geräte mit der Adresse 0 (Null).
