5.2.4 Einbaumethode für separat gelieferten Verdränger
Es ist erforderlich, die Messtrommel vom NMS8x zu entfernen, den Klebestreifen von der
Messtrommel zu entfernen, die Messtrommel im Trommelgehäuse zu montieren und den
Verdränger am Messdraht zu installieren.
Verwenden Sie Blöcke oder einen Sockel, um den NMS8x zu sichern, und stellen Sie eine
Umgebung bereit, in der der NMS8x mit Spannung versorgt werden kann.

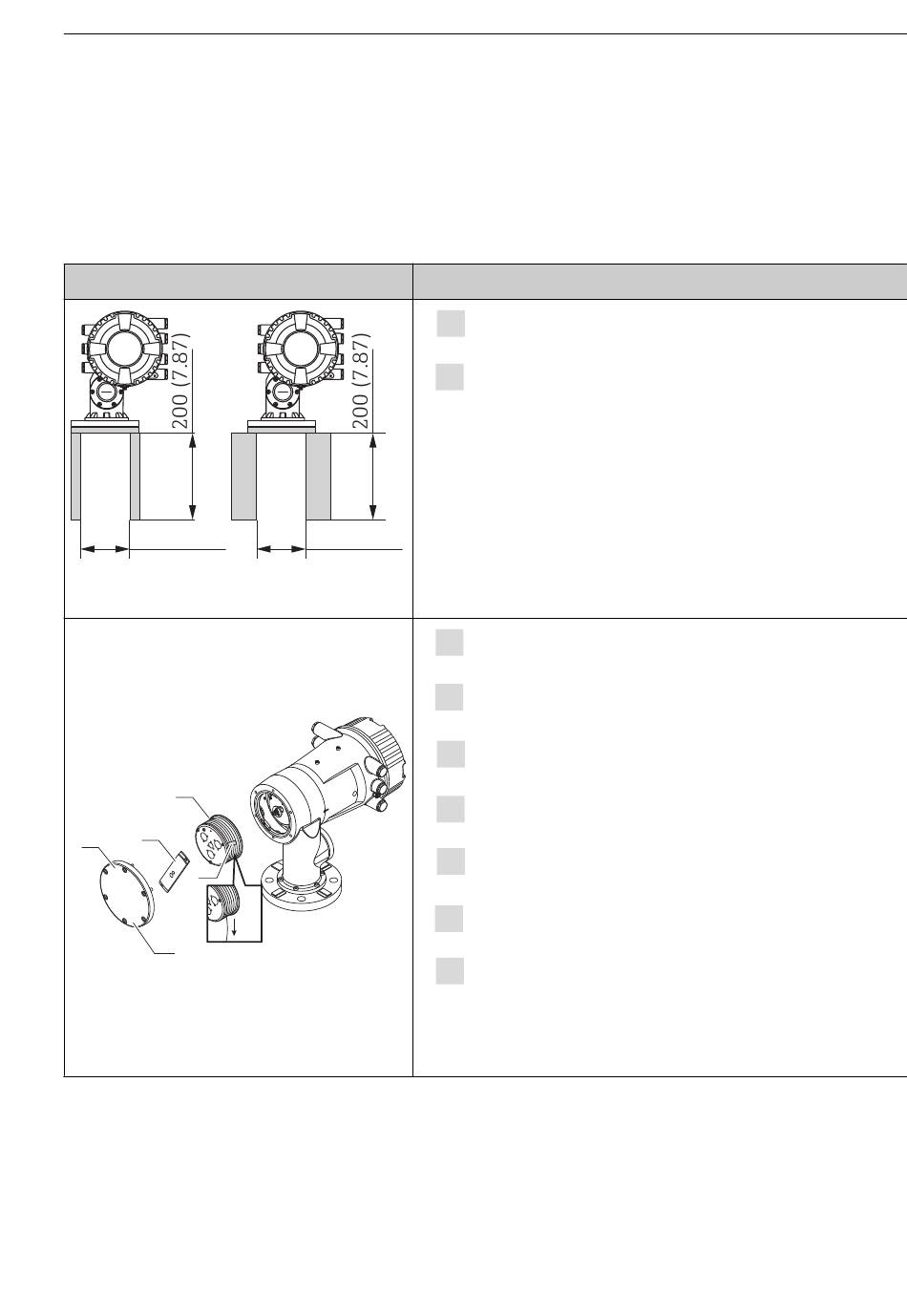

Abbildungen
130 (5.12)
Maßangabe mm (in)
1
2
3
4
5
Endress+Hauser
Sichern Sie den NMS8x auf den Blöcken oder dem Sockel.
1.
Vergewissern Sie sich, dass unter dem NMS8x ausreichend
2.
Platz ist.

Achten Sie darauf, den NMS8x nicht fallen zu lassen.
130 (5.12)
Entfernen Sie die Schrauben und M6-Bolzen [5] (M10-Bol-
3.
zen bei Edelstahlgehäusen).
Entfernen Sie den Gehäusedeckel der Messtrommel [3] und
4.
die Halterung [2].
Entfernen Sie die Messtrommel [1] aus dem Trommelge-
5.
häuse.
Entfernen Sie den Klebestreifen [4] von der Messtrommel.
6.
Wickeln Sie ca. 250 mm (9,84 in) des Messdrahtes ab,
7.
sodass der Drahtring unter dem Flansch positioniert wird.
Montieren Sie die Messtrommel auf dem NMS8x.
8.
Montieren Sie die Halterung.
9.
A0030109

• Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
• Vergewissern Sie sich, dass der Draht korrekt in den Rillen
Vorgehensweise
aufgewickelt ist.
Installation
19
