Proservo NMS81
Schrit
te
Montieren Sie den NMS8x auf dem Stutzen.
4.
2
Entfernen Sie die Schrauben und M6-Bolzen
5.
[6] (M10-Bolzen bei Edelstahlgehäusen), um
den Gehäusedeckel der Messtrommel [5] zu
3
entfernen.
Lösen Sie die zwei Schrauben, und entfernen
6.
Sie den Messtrommelanschlag [4].
Entfernen Sie den Klebestreifen [1] vorsichtig
7.
von der Messtrommel.
4
Bringen Sie den Gehäusedeckel der Mess-
5 8.
trommel an.
Schalten Sie die Stromzufuhr zum NMS8x ein.
9.
6

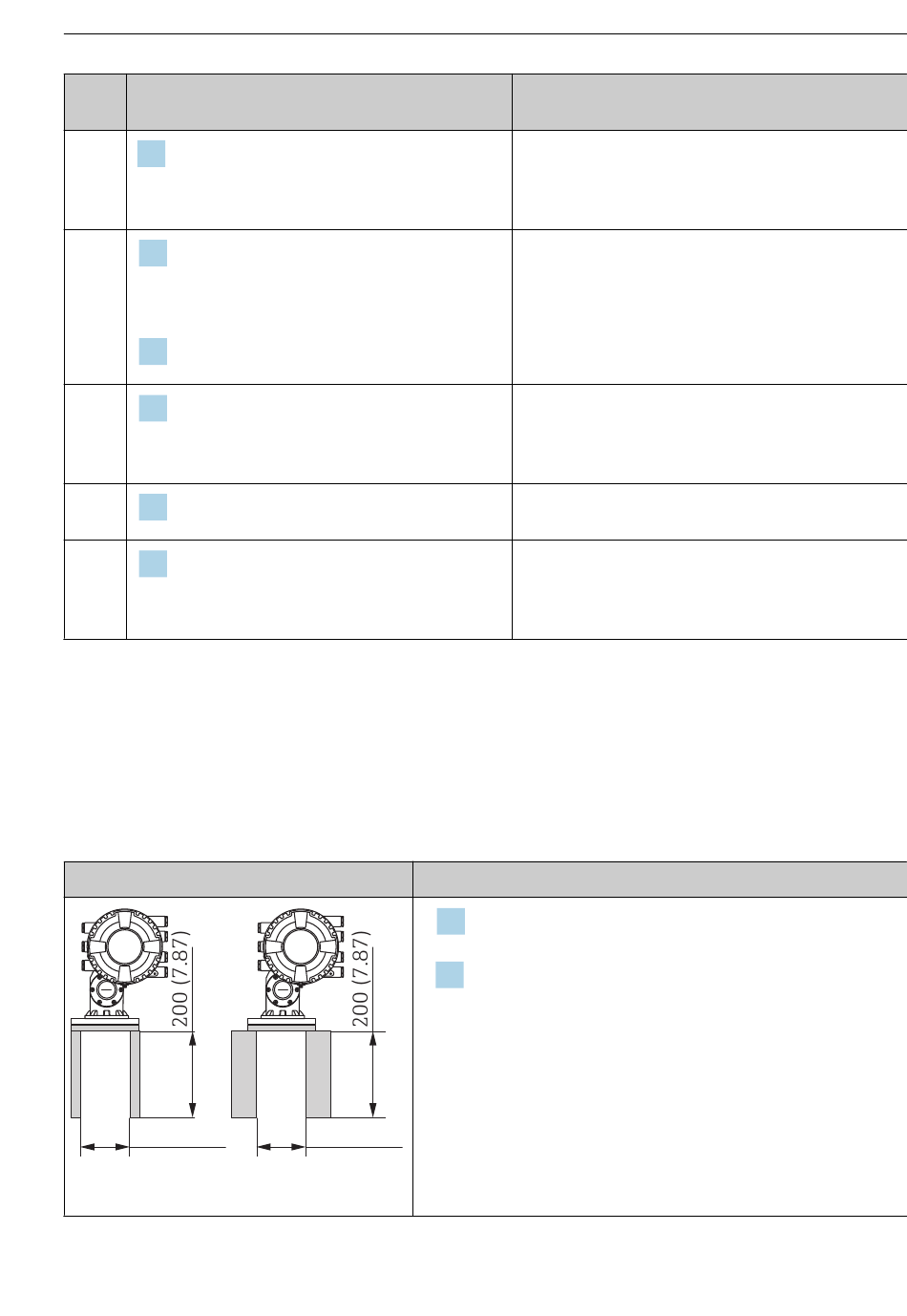

5.2.4 Einbaumethode für separat gelieferten Verdränger
Es ist erforderlich, die Messtrommel vom NMS8x zu entfernen, den Klebestreifen von der
Messtrommel zu entfernen, die Messtrommel im Trommelgehäuse zu montieren und den
Verdränger am Messdraht zu installieren.
Verwenden Sie Blöcke oder einen Sockel, um den NMS8x zu sichern, und stellen Sie eine
Umgebung bereit, in der der NMS8x mit Spannung versorgt werden kann.
Abbildungen
130 (5.12)
Maßangabe mm (in)
Endress+Hauser
Vorgehensweise

130 (5.12)
• Vergewissern Sie sich, dass der Messdraht vertikal
herunter hängt.
• Vergewissern Sie sich, dass der Messdraht keinerlei
Knickstellen oder andere Defekte aufweist.
Achten Sie darauf, dass Sie den O-Ring und die Befes-
tigungsbolzen für den Gehäusedeckel der Messtrom-
mel nicht verlieren.
• Entfernen Sie den Klebestreifen von Hand, um eine
Beschädigung der Messtrommel zu vermeiden.
• Vergewissern Sie sich, dass der Messdraht aufgewi-
ckelt ist, sodass er korrekt in den Nuten sitzt.
Vergewissern Sie sich, dass der O-Ring ordnungsge-
mäß im Gehäusedeckel der Messtrommel sitzt.

Die Schritte zur Sensor-, Referenz- und Messt-
rommelkalibrierung sind nicht erforderlich, da
sie bereits vor Auslieferung durchgeführt wur-
den.
Vorgehensweise
Sichern Sie den NMS8x auf den Blöcken oder dem Sockel.
1.
Vergewissern Sie sich, dass unter dem NMS8x ausreichend
2.
Platz ist.
Achten Sie darauf, den NMS8x nicht fallen zu lassen.
Installation
Hinweise
