BaseUnits für Motorstarter
6.11 BU30-MS9 BaseUnit mit Weiterleitung F-DI
6.11.2
Anschließen
Anschlussbelegung
Klemme
T1, T2, T3, PE

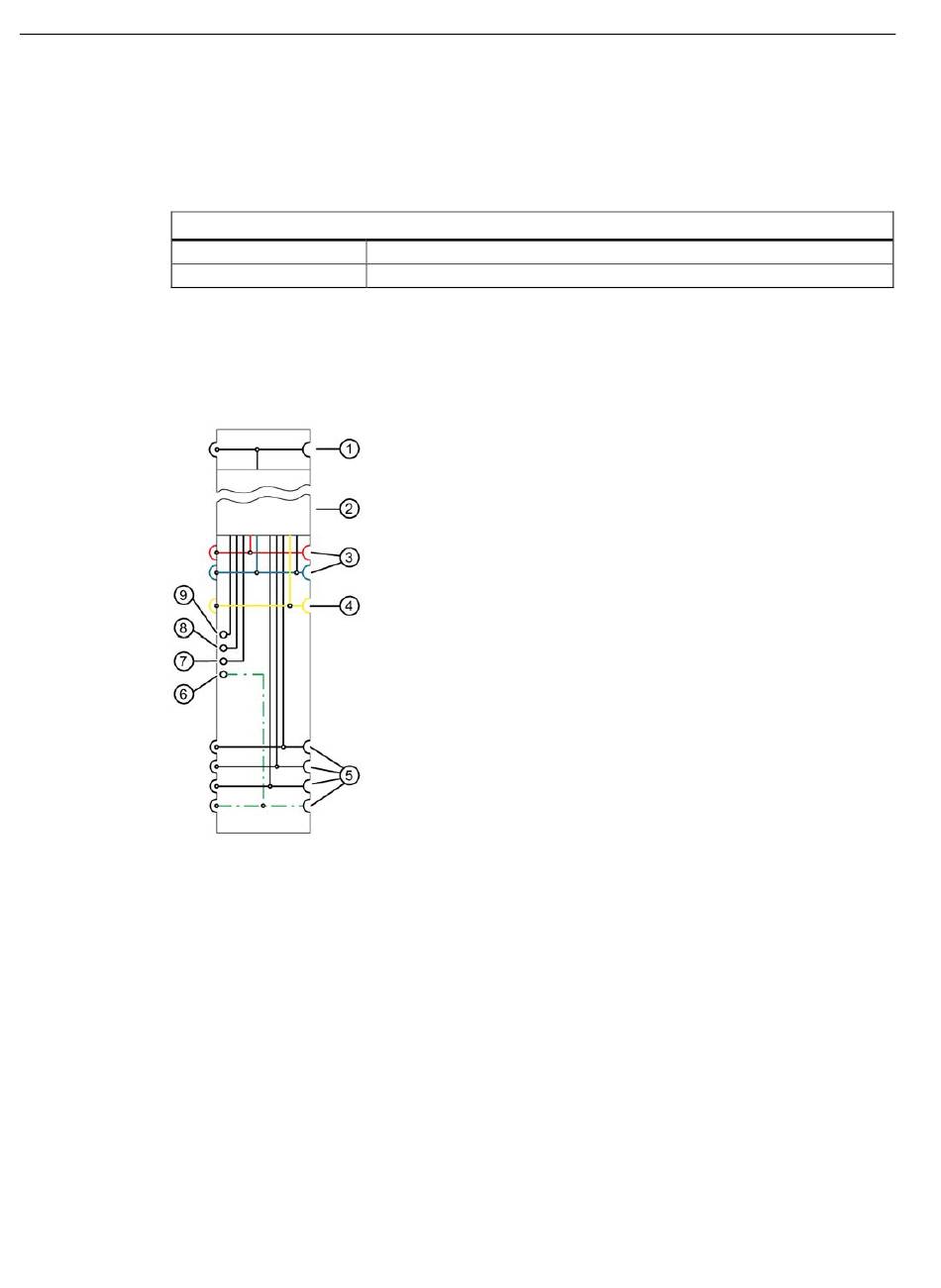

Prinzipschaltbild
Das folgende Bild zeigt den dreiphasigen Anschluss mit 24 V-Einspeisung und
Netzeinspeisung.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
Bild 6-18
156
Anschlussbelegung für BaseUnit mit Einspeisung DC 24 V
Motorabgang
Rückwandbus
Motorstartermodul
verbundene Powerschienen P24, M
verbundene F-DI auf AUX-Schiene
verbundene Schienen für das Einspeisesystem L1, L2, L3, PE
Klemme für Schutzerde
Klemme für T3
Klemme für T2
Klemme für T1
Prinzipschaltbild BaseUnit mit Weiterleitung F-DI
Erläuterungen
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Gerätehandbuch, 11/2022, A5E03727048-AL
