32L

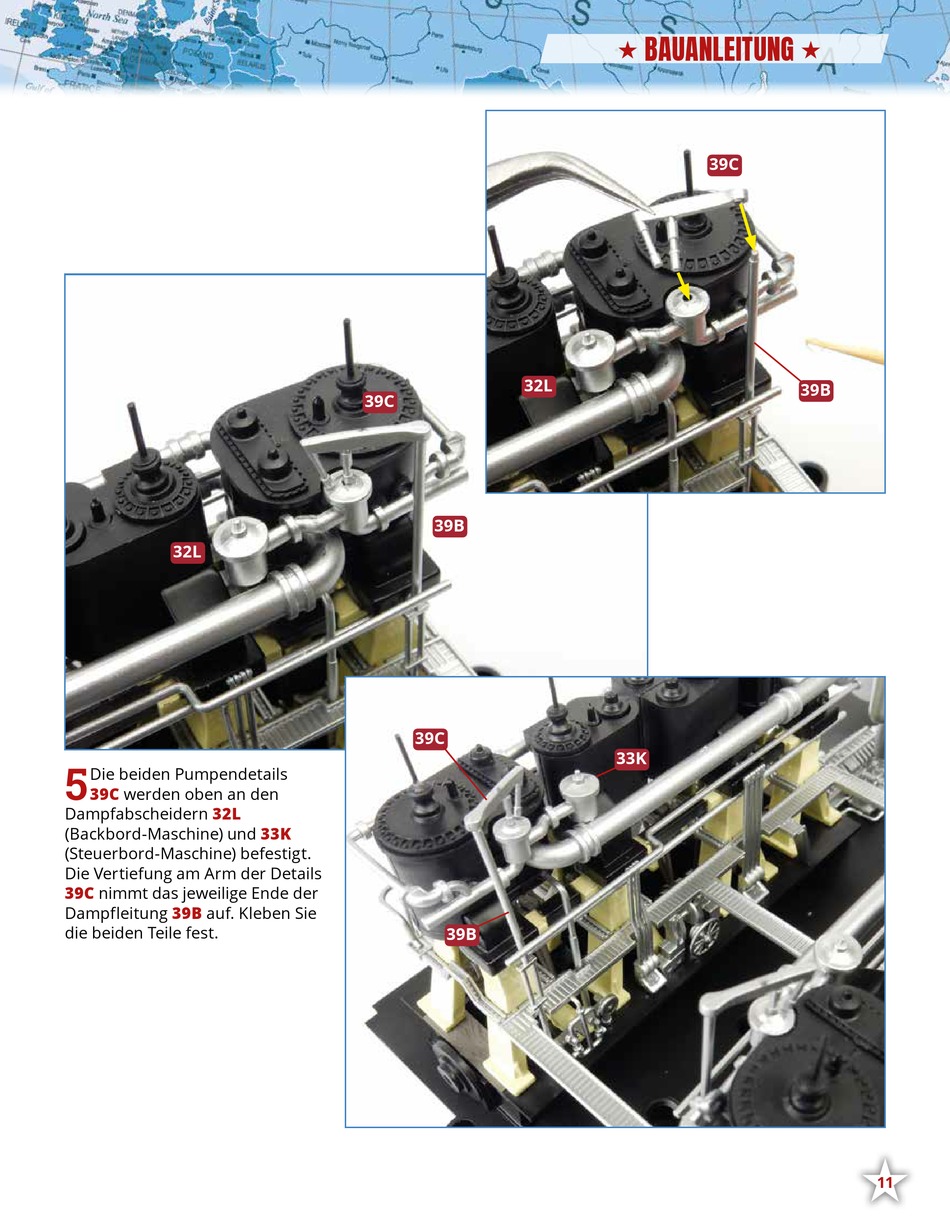

5
Die beiden Pumpendetails
39C
werden oben an den
32L
Dampfabscheidern
(Backbord-Maschine) und
(Steuerbord-Maschine) befestigt.
Die Vertiefung am Arm der Details
39C
nimmt das jeweilige Ende der
39B
Dampfleitung
auf. Kleben Sie
die beiden Teile fest.
39C
39B
39C
33K
•
32L
33K
39B
BAUANLEITUNG
•
39C
39B
•
11
