Der erste achtere Ladekran
125A
125E
125M
125D
125B
1

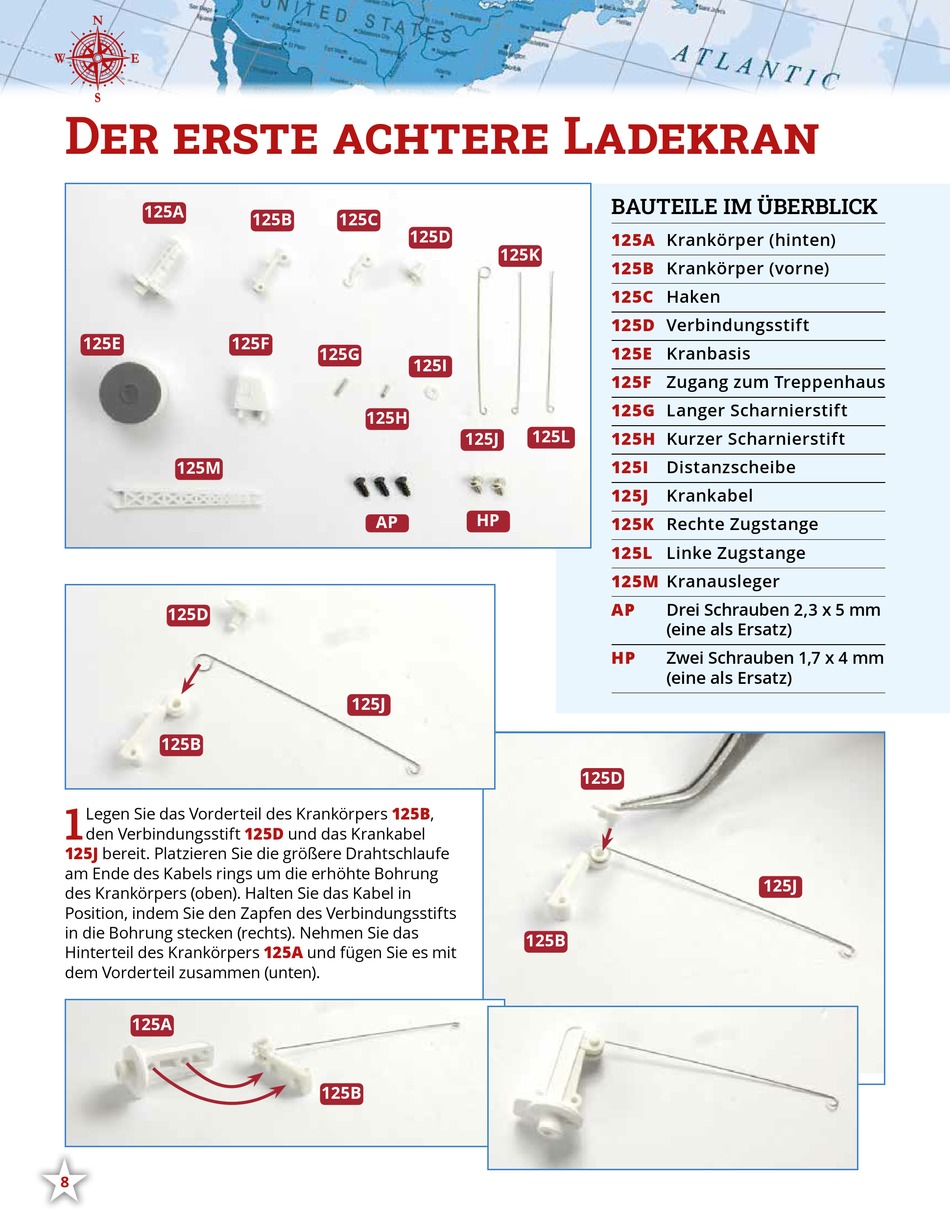

Legen Sie das Vorderteil des Krankörpers 125B,
den Verbindungsstift
125J
bereit. Platzieren Sie die größere Drahtschlaufe
am Ende des Kabels rings um die erhöhte Bohrung
des Krankörpers (oben). Halten Sie das Kabel in
Position, indem Sie den Zapfen des Verbindungsstifts
in die Bohrung stecken (rechts). Nehmen Sie das
Hinterteil des Krankörpers
dem Vorderteil zusammen (unten).
125A
•
8
125B
125C
125D
125F
125G
125H
AP
125J
125D
und das Krankabel
125A
und fügen Sie es mit
125B
125K
125I
125L
125J
HP
125D
125B
BAUTEILE IM ÜBERBLICK
125A
Krankörper (hinten)
125B
Krankörper (vorne)
125C
Haken
125D
Verbindungsstift
125E
Kranbasis
125F
Zugang zum Treppenhaus
125G
Langer Scharnierstift
125H
Kurzer Scharnierstift
125I
Distanzscheibe
125J
Krankabel
125K
Rechte Zugstange
125L
Linke Zugstange
125M
Kranausleger
AP
Drei Schrauben 2,3 x 5 mm
(eine als Ersatz)
HP
Zwei Schrauben 1,7 x 4 mm
(eine als Ersatz)
125J
