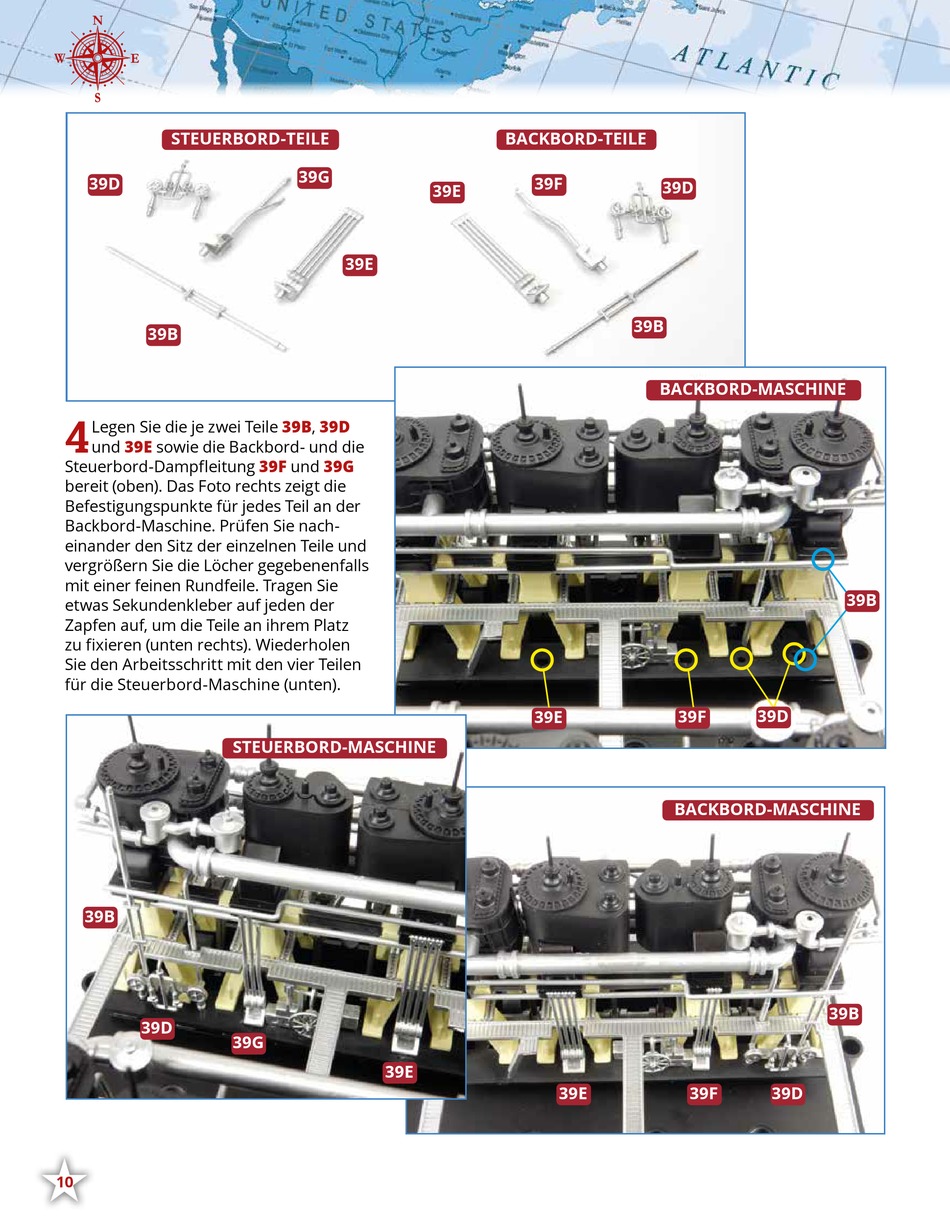

Hachette TITANIC Bauanleitung Seite 3

STEUERBORD-TEILE
39D
39B
4
Legen Sie die je zwei Teile 39B,
39E
und sowie die Backbord- und die
Steuerbord-Dampfleitung
bereit (oben). Das Foto rechts zeigt die
Befestigungspunkte für jedes Teil an der
Backbord-Maschine. Prüfen Sie nach-
einander den Sitz der einzelnen Teile und
vergrößern Sie die Löcher gegebenenfalls
mit einer feinen Rundfeile. Tragen Sie
etwas Sekundenkleber auf jeden der
Zapfen auf, um die Teile an ihrem Platz
zu fixieren (unten rechts). Wiederholen
Sie den Arbeitsschritt mit den vier Teilen
für die Steuerbord-Maschine (unten).
39B
39D
•
10
39G
39E
39D
39F 39G
und
STEUERBORD-MASCHINE
39G
39E
BACKBORD-TEILE
39F
39E
39E
39E
39D
39B
BACKBORD-MASCHINE
39F 39D
BACKBORD-MASCHINE
39F 39D
39B
39B
