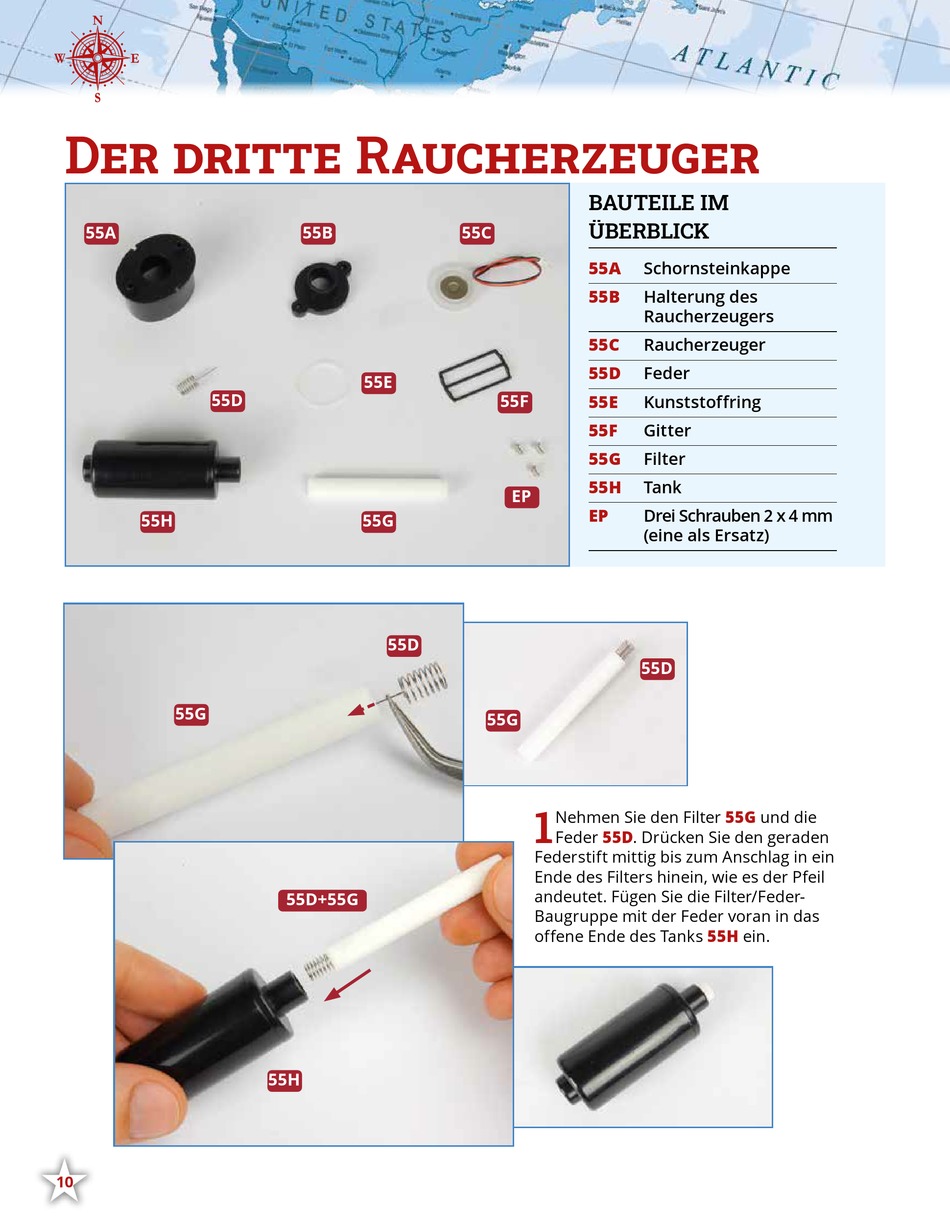

Der dritte Raucherzeuger
55A
55D
55H
55G
•
10
55B
55E
55G
55D
55D+55G
55H
BAUTEILE IM
ÜBERBLICK
55C
55A
55B
55C
55D
55F
55E
55F
55G
55H
EP
EP
55G
1
Nehmen Sie den Filter
Feder 55D. Drücken Sie den geraden
Federstift mittig bis zum Anschlag in ein
Ende des Filters hinein, wie es der Pfeil
andeutet. Fügen Sie die Filter/Feder-
Baugruppe mit der Feder voran in das
offene Ende des Tanks
Schornsteinkappe
Halterung des
Raucherzeugers
Raucherzeuger
Feder
Kunststoffring
Gitter
Filter
Tank
Drei Schrauben 2 x 4 mm
(eine als Ersatz)
55D
55G
und die
55H
ein.
Werbung
Verwandte Anleitungen für Hachette TITANIC
Inhaltszusammenfassung für Hachette TITANIC
- Seite 1 Der dritte Raucherzeuger BAUTEILE IM ÜBERBLICK Schornsteinkappe Halterung des Raucherzeugers Raucherzeuger Feder Kunststoffring Gitter Filter Tank Drei Schrauben 2 x 4 mm (eine als Ersatz) Nehmen Sie den Filter und die Feder 55D. Drücken Sie den geraden Federstift mittig bis zum Anschlag in ein Ende des Filters hinein, wie es der Pfeil andeutet.
- Seite 2 BAUANLEITUNG • • Setzen Sie den Raucherzeuger in die Halterung ein. Achten Sie dabei auf die Aus- richtung des Raucherzeugers: Die Lötstelle der Kabel muss sichtbar sein (unten eingekreist). Führen Sie das Kabel durch die Ausspa- rung der Halterung (eingekreist im rechten Foto).
- Seite 3 Nehmen Sie die Tank-Baugruppe aus Schritt 1 und fügen Sie das obere Ende des Tanks mit dem Filter voran in die Halterung (oben links). Befüllen Sie den Tank noch nicht mit Wasser. Nehmen Sie den Kunststoffring 55E, platzieren Sie ihn um den Tank und ziehen Sie das Kabel des Raucherzeugers vorsichtig straff (links).
