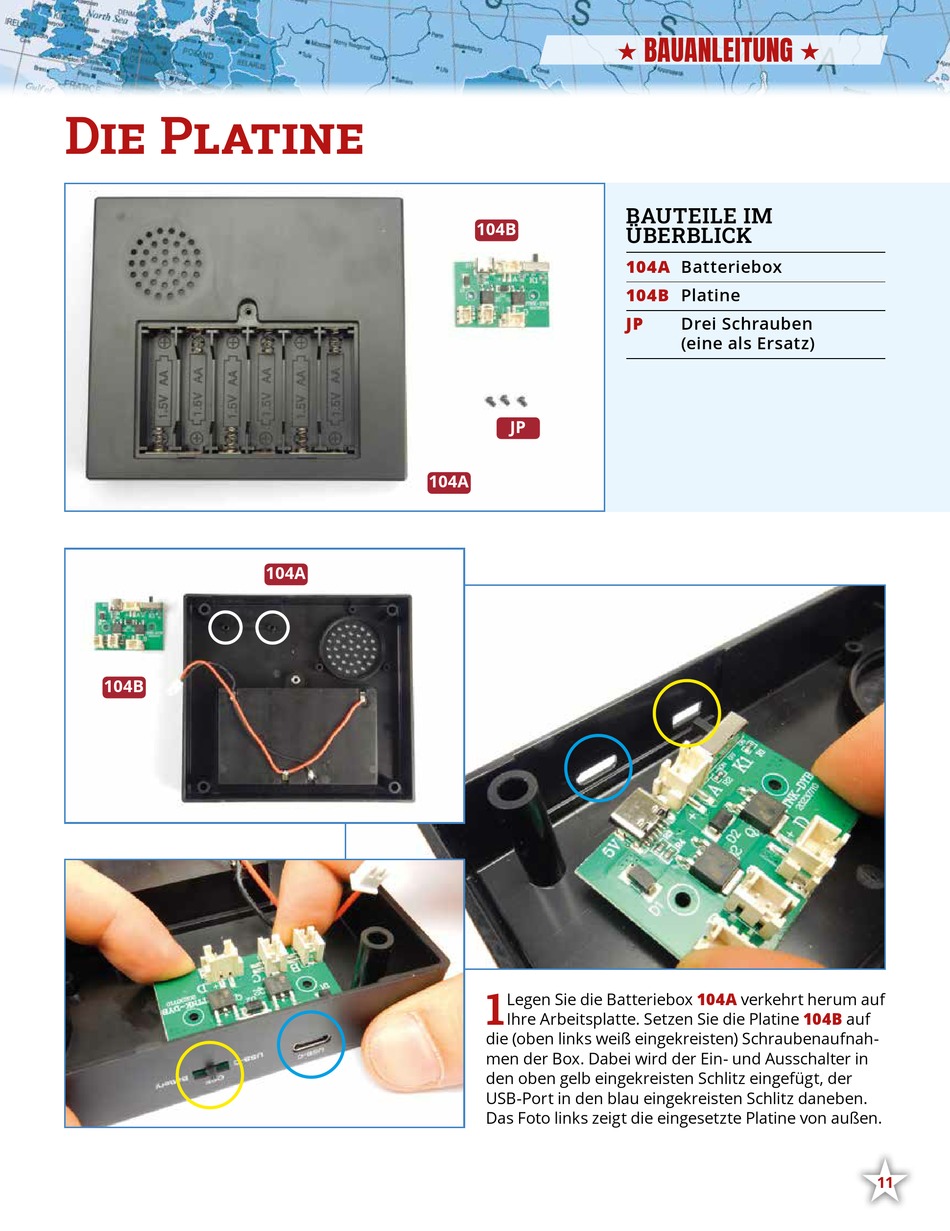

Die Platine
104B
104A
104A
BAUANLEITUNG
•
BAUTEILE IM
104B
ÜBERBLICK
104A
104B
JP
JP
1
Legen Sie die Batteriebox
Ihre Arbeitsplatte. Setzen Sie die Platine
die (oben links weiß eingekreisten) Schraubenaufnah-
men der Box. Dabei wird der Ein- und Ausschalter in
den oben gelb eingekreisten Schlitz eingefügt, der
USB-Port in den blau eingekreisten Schlitz daneben.
Das Foto links zeigt die eingesetzte Platine von außen.
•
Batteriebox
Platine
Drei Schrauben
(eine als Ersatz)
104A
verkehrt herum auf
104B
auf
•
11
Werbung
Verwandte Anleitungen für Hachette Titanic
Inhaltszusammenfassung für Hachette Titanic
- Seite 1 BAUANLEITUNG • • Die Platine BAUTEILE IM 104B ÜBERBLICK 104A Batteriebox 104B Platine Drei Schrauben (eine als Ersatz) 104A 104A 104B 104A Legen Sie die Batteriebox verkehrt herum auf 104B Ihre Arbeitsplatte. Setzen Sie die Platine die (oben links weiß eingekreisten) Schraubenaufnah- men der Box.
- Seite 2 104B Fixieren Sie die Platine an der Batteriebox, indem Sie zwei Schrauben eindrehen. Ziehen Sie die Schrauben nicht zu fest an, da dies die Platine beschädigen könnte. Das Bauergebnis Die Platine ist in der Batteriebox befestigt. Der Weiterbau der Baugruppe erfolgt mit der nächsten Ausgabe.
