Ein rechter oberer

Rumpfabschnitt

80B

Stellen Sie die Rumpfstruktur auf Ihre

Arbeitsplatte. Nehmen Sie den rechten

oberen Rumpfabschnitt

positionieren Sie ihn wie abgebildet: Die

Lasche an der Vorderseite von

die Schraubenaufnahme am Rumpf-

abschnitt 66A, die Schrauben-

aufnahmen an seiner Unterseite

gehören in die Laschen an der

Oberseite des Rumpfabschnitts

79A

(alle gelb eingekreist).

80A

und

80A

umfasst

66A

BAUANLEITUNG

•

BAUTEILE IM ÜBERBLICK

80A

Rechter oberer

Rumpfabschnitt

80B

Unterlegscheibe (x 5)

Fünf Sechskantschrauben

(eine als Ersatz)

80A

79A

•

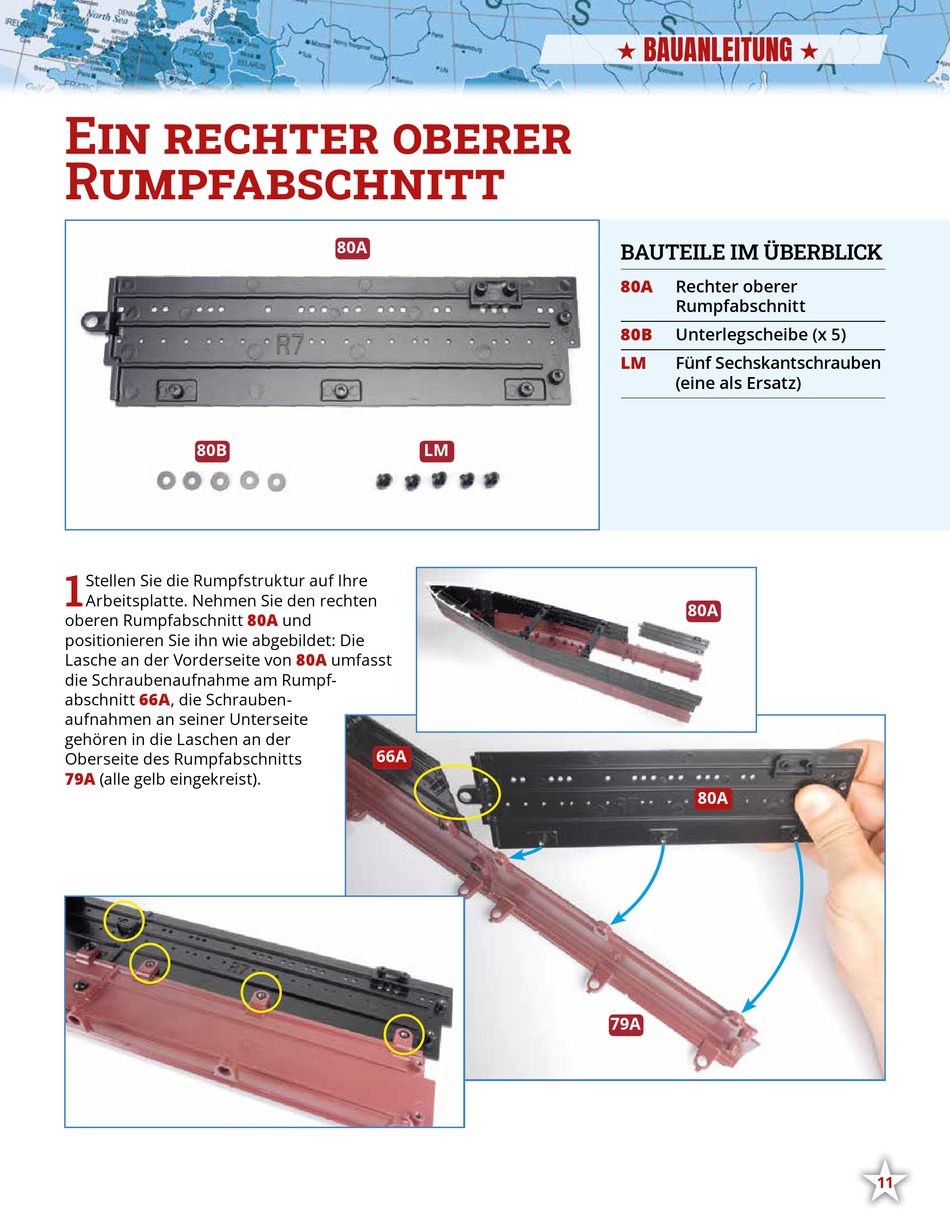

Seite 1 BAUANLEITUNG • • Ein rechter oberer Rumpfabschnitt BAUTEILE IM ÜBERBLICK Rechter oberer Rumpfabschnitt Unterlegscheibe (x 5) Fünf Sechskantschrauben (eine als Ersatz) Stellen Sie die Rumpfstruktur auf Ihre Arbeitsplatte. Nehmen Sie den rechten oberen Rumpfabschnitt positionieren Sie ihn wie abgebildet: Die Lasche an der Vorderseite von umfasst die Schraubenaufnahme am Rumpf-...
Seite 2 Befestigen Sie den Rumpf- abschnitt mit vier Sechs- kantschrauben an den Rumpf- und 79A. Sollten abschnitten sich die Schrauben nicht vollstän- dig festziehen lassen, verwenden Sie die Unterlegscheiben 80B, wie es oben abgebildet ist. Zum Fest- ziehen der Schrauben dient der Inbusschlüssel aus Ausgabe 15.
