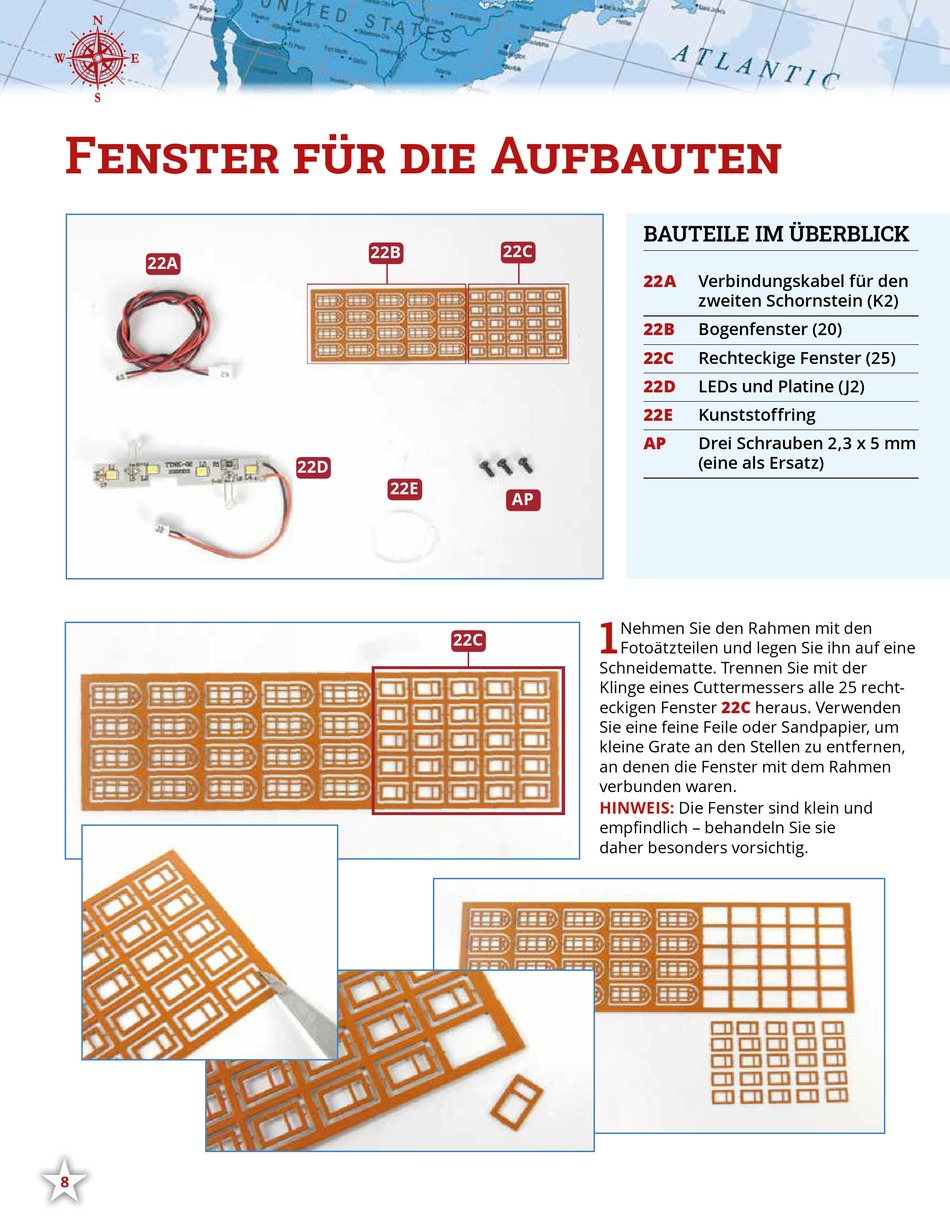

Fenster für die Aufbauten
22A
•
8
22B
22D
22E
22C
BAUTEILE IM ÜBERBLICK
22C
22A
22B
22C
22D
22E
AP
AP
1
Nehmen Sie den Rahmen mit den
Fotoätzteilen und legen Sie ihn auf eine
Schneidematte. Trennen Sie mit der
Klinge eines Cuttermessers alle 25 recht-
eckigen Fenster
Sie eine feine Feile oder Sandpapier, um
kleine Grate an den Stellen zu entfernen,
an denen die Fenster mit dem Rahmen
verbunden waren.
HINWEIS:
Die Fenster sind klein und
empfindlich – behandeln Sie sie
daher besonders vorsichtig.
