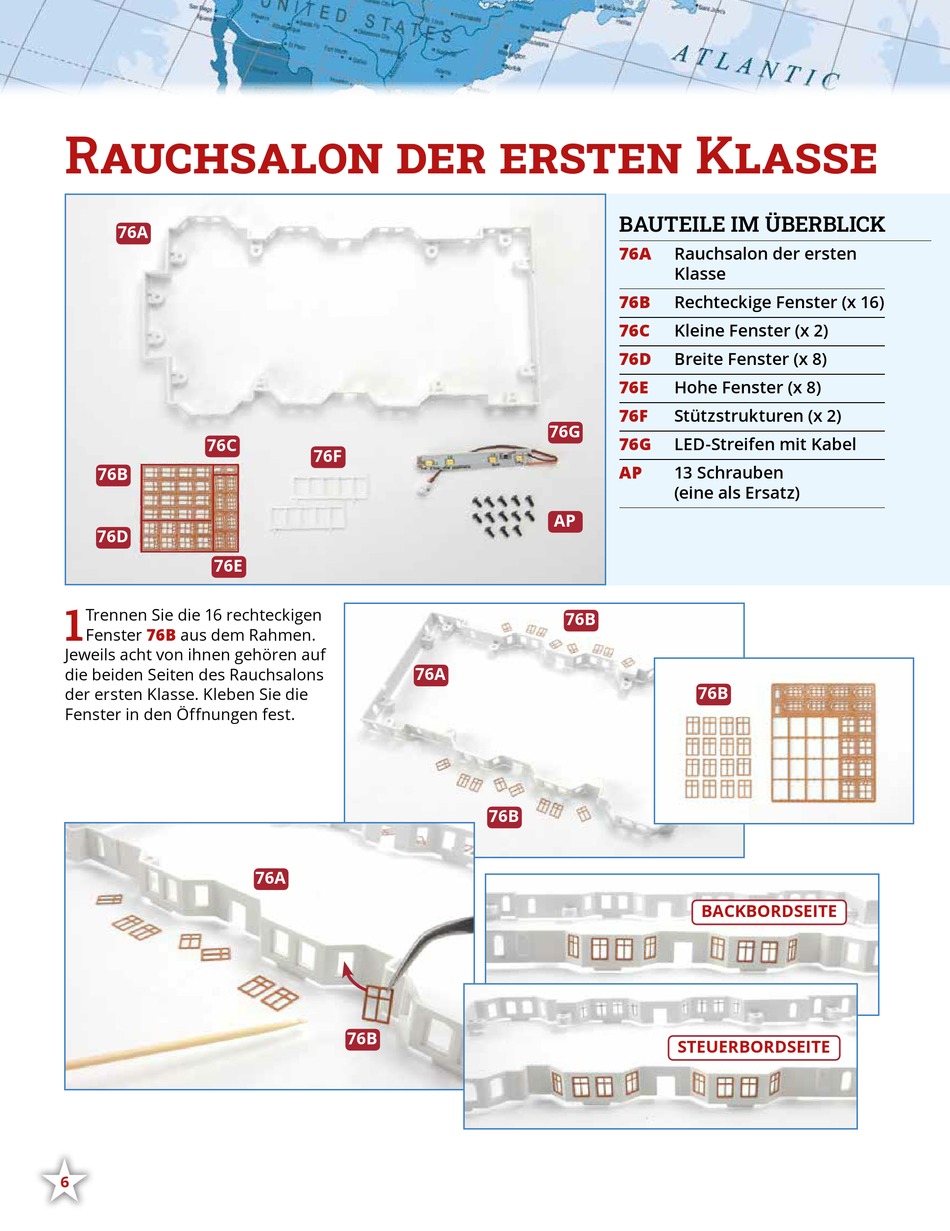

Rauchsalon der ersten Klasse
76A
76C
76B
76D
76E
1
Trennen Sie die 16 rechteckigen
76B
Fenster
aus dem Rahmen.
Jeweils acht von ihnen gehören auf
die beiden Seiten des Rauchsalons
der ersten Klasse. Kleben Sie die
Fenster in den Öffnungen fest.
•
6
76F
76A
76A
76B
BAUTEILE IM ÜBERBLICK
76A
76B
76C
76D
76E
76F
76G
76G
AP
AP
76B
76B
Rauchsalon der ersten
Klasse
Rechteckige Fenster (x 16)
Kleine Fenster (x 2)
Breite Fenster (x 8)
Hohe Fenster (x 8)
Stützstrukturen (x 2)
LED-Streifen mit Kabel
13 Schrauben
(eine als Ersatz)
76B
BACKBORDSEITE
STEUERBORDSEITE
