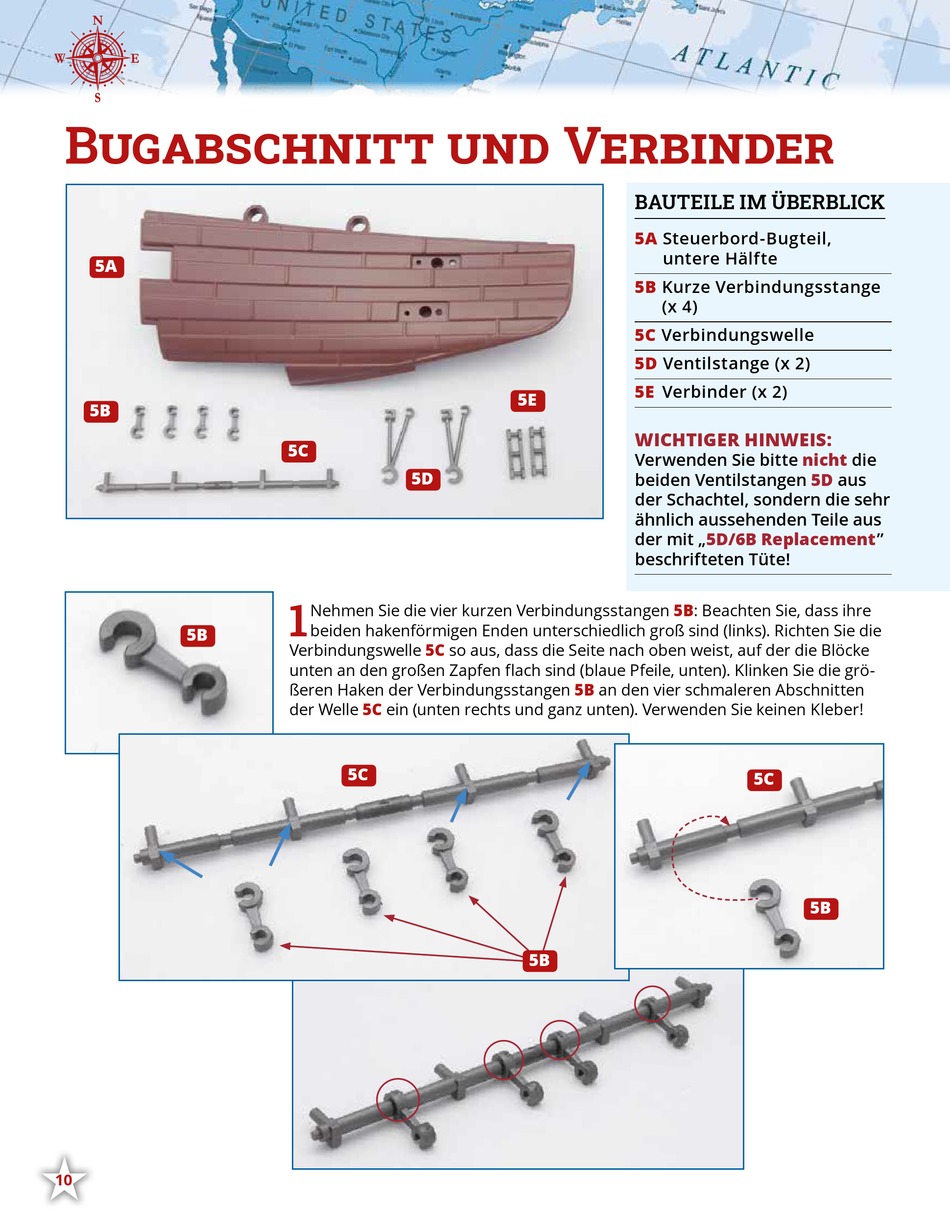

Bugabschnitt und Verbinder
5A
5B
5B
•
10
5C
5D
1
Nehmen Sie die vier kurzen Verbindungsstangen 5B: Beachten Sie, dass ihre
beiden hakenförmigen Enden unterschiedlich groß sind (links). Richten Sie die
5C
Verbindungswelle
so aus, dass die Seite nach oben weist, auf der die Blöcke
unten an den großen Zapfen flach sind (blaue Pfeile, unten). Klinken Sie die grö-
ßeren Haken der Verbindungsstangen
5C
der Welle
ein (unten rechts und ganz unten). Verwenden Sie keinen Kleber!
5C
BAUTEILE IM ÜBERBLICK
5A
Steuerbord-Bugteil,
untere Hälfte
5B
Kurze Verbindungsstange
(x 4)
5C
Verbindungswelle
5D
Ventilstange (x 2)
5E
Verbinder (x 2)
5E
WICHTIGER HINWEIS:
Verwenden Sie bitte
beiden Ventilstangen
der Schachtel, sondern die sehr
ähnlich aussehenden Teile aus
der mit
beschrifteten Tüte!
5B
an den vier schmaleren Abschnitten
5B
nicht
die
5D
aus
Replacement"
„5D/6B
5C
5B
