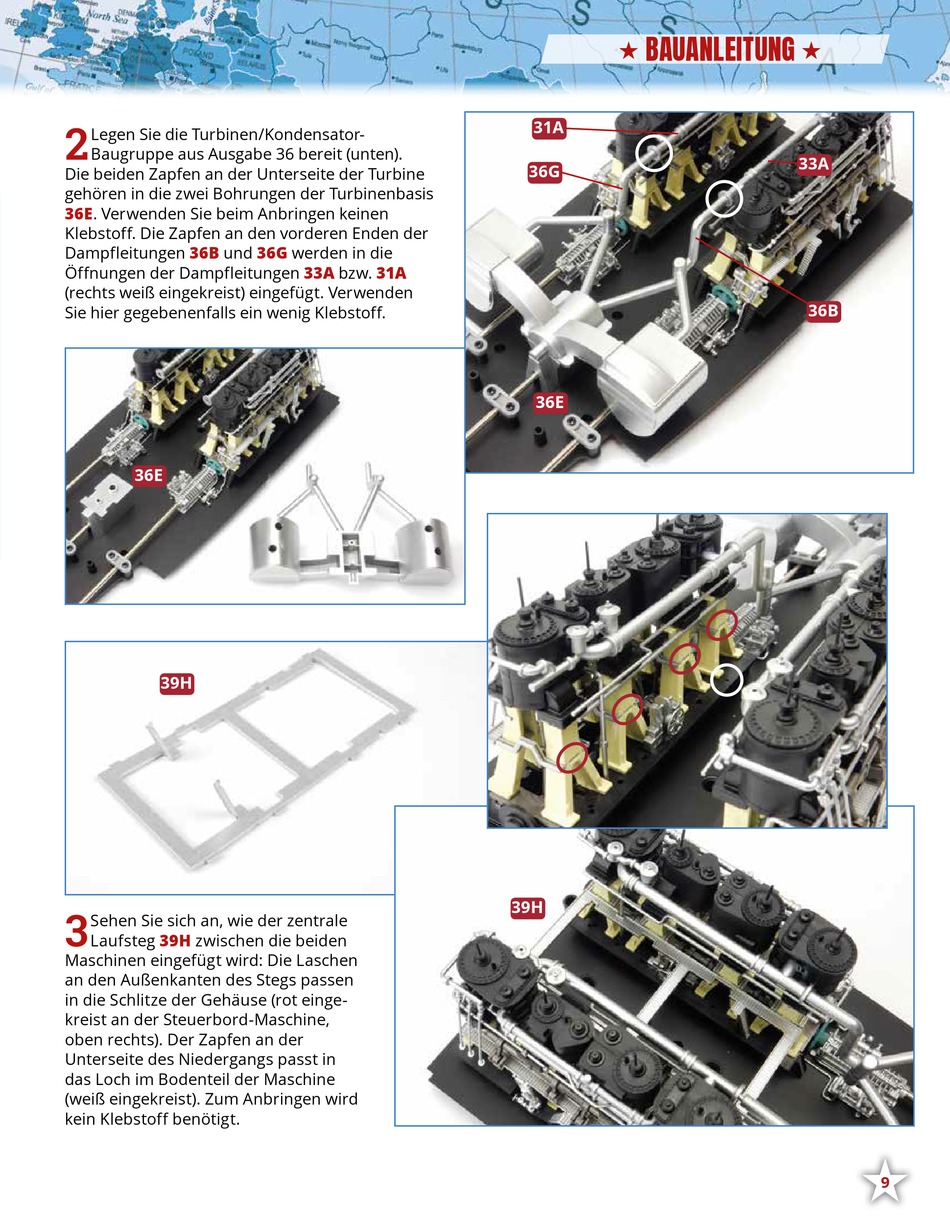

Hachette TITANIC Bauanleitung Seite 2

2
Legen Sie die Turbinen/Kondensator-
Baugruppe aus Ausgabe 36 bereit (unten).
Die beiden Zapfen an der Unterseite der Turbine
gehören in die zwei Bohrungen der Turbinenbasis
36E. Verwenden Sie beim Anbringen keinen
Klebstoff. Die Zapfen an den vorderen Enden der
36B
Dampfleitungen und
Öffnungen der Dampfleitungen
(rechts weiß eingekreist) eingefügt. Verwenden
Sie hier gegebenenfalls ein wenig Klebstoff.
36E
39H
3
Sehen Sie sich an, wie der zentrale
39H
Laufsteg zwischen die beiden
Maschinen eingefügt wird: Die Laschen
an den Außenkanten des Stegs passen
in die Schlitze der Gehäuse (rot einge-
kreist an der Steuerbord-Maschine,
oben rechts). Der Zapfen an der
Unterseite des Niedergangs passt in
das Loch im Bodenteil der Maschine
(weiß eingekreist). Zum Anbringen wird
kein Klebstoff benötigt.
36G
werden in die
33A 31A
bzw.
BAUANLEITUNG
•
31A
36G
36E
39H
•
33A
36B
•
9
