3. Installation
3.1. Lieferumfang
Der Trenntransformator wird mit den folgenden Teilen geliefert:
Beschreibung
1 x Aufhängevorrichtung für die Montage des Trenntransformators in einem Schiff.
1 x kurzer gelb/grüner Schaltdraht mit 6,35 mm-Anschlussbuchsen, um den Ausgang des Wechselstromausgangs mit dem
Nullleiter (N) und der Erdung (PE) zu verbinden.
1 x kurzer gelb/grüner Schaltdraht mit 6,35 mm-Anschlussbuchsen zur Verbindung der Wechselstromeingangserdung (PE)
mit der Wechselstromausgangserdung (PE), wenn sich das Schiff zur Wartung oder Überwinterung nicht im Wasser befindet.
1 x langes gelb/grünes Kabel mit Ösenklemmen für die Gehäuseerdung (nicht im Lieferumfang des 2000 W-Modells
enthalten).
1 x Trenntransformator.
4 x kurze schwarze Schaltdrähte mit 6,35 mm-Anschlussbuchsen, die für die Wechselstromkonfiguration verwendet werden.
7 x Befestigungsschrauben.

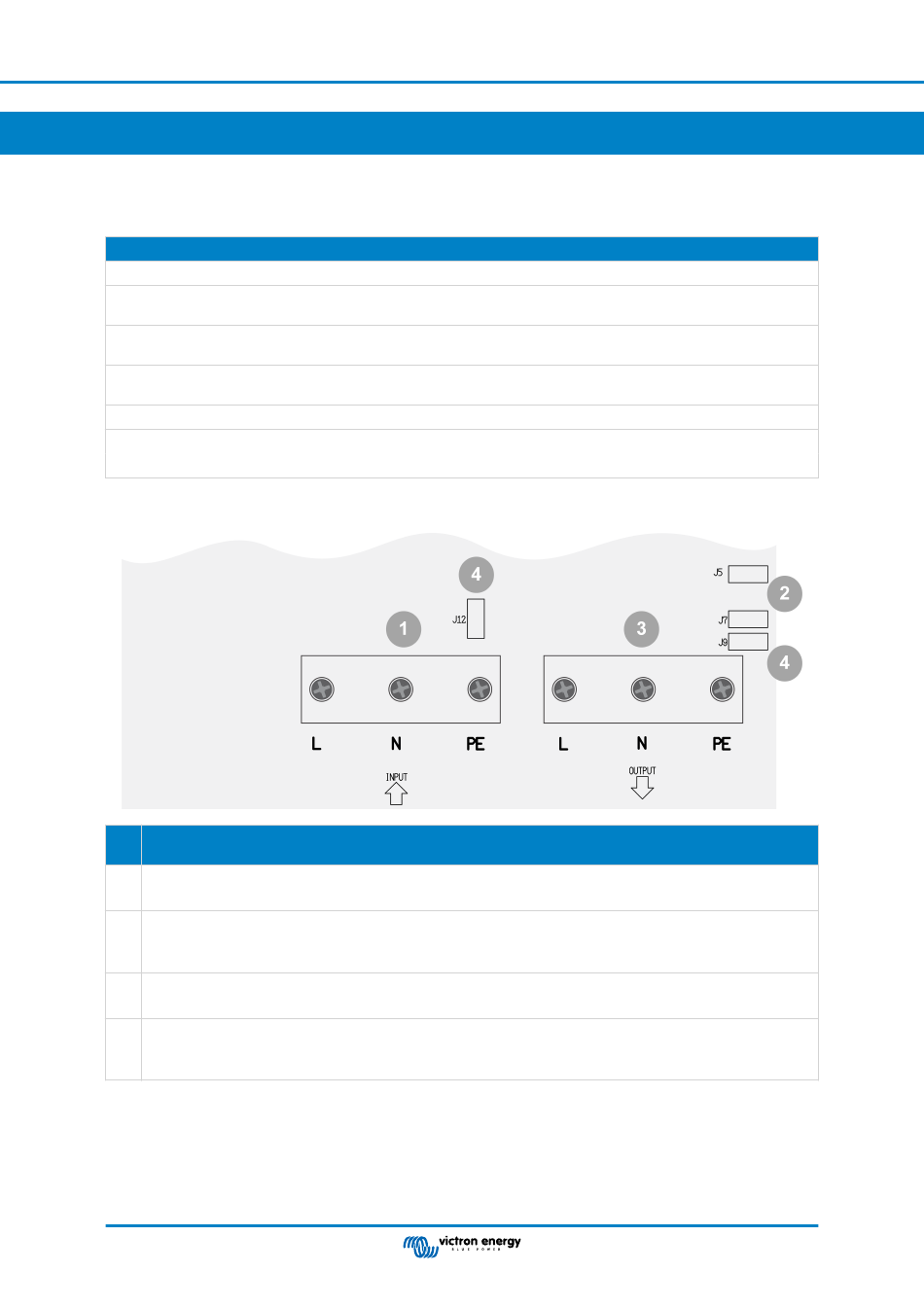

3.2. Übersicht Anschlüsse
I
Beschreibung
D
Schraubklemmen für den Wechselstromeingang (Landstrom):
1
Phase (L), Nullleiter (N) und Erdung (PE).
Anschlussklemmen zur Herstellung einer Verbindung zwischen dem Nullleiter und der Erdung des
Wechselstromausgangs für einen korrekten Betrieb eines FI-Schutzschalters am Wechselstromausgang:
2
J5 und J7.
Wechselstromausgangsschraubklemmen für Wechselstromlasten oder die Wechselstrominstallation auf dem Schiff:
3
Phase (L), Nullleiter (N) und Erdung (PE).
Anschlussklemmen zur Überbrückung der Wechselstromeingangserdung mit der Wechselstromausgangserdung,
wenn sich das Schiff nicht im Wasser befindet:
4
J9 und J12.
Seite 4
Isolation Transformer
