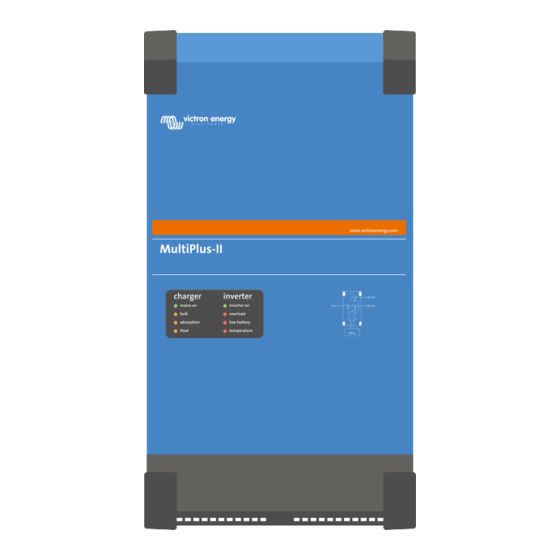

Victron energy MultiPlus-II 230V Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Victron energy Anleitungen
  4. Wechselrichter
  5. MultiPlus-II 230V
  6. Bedienungsanleitung

Victron energy MultiPlus-II 230V Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DEUTSCH
MultiPlus-II 230V
Rev 03 03/2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Victron energy MultiPlus-II 230V

Inhaltszusammenfassung für Victron energy MultiPlus-II 230V

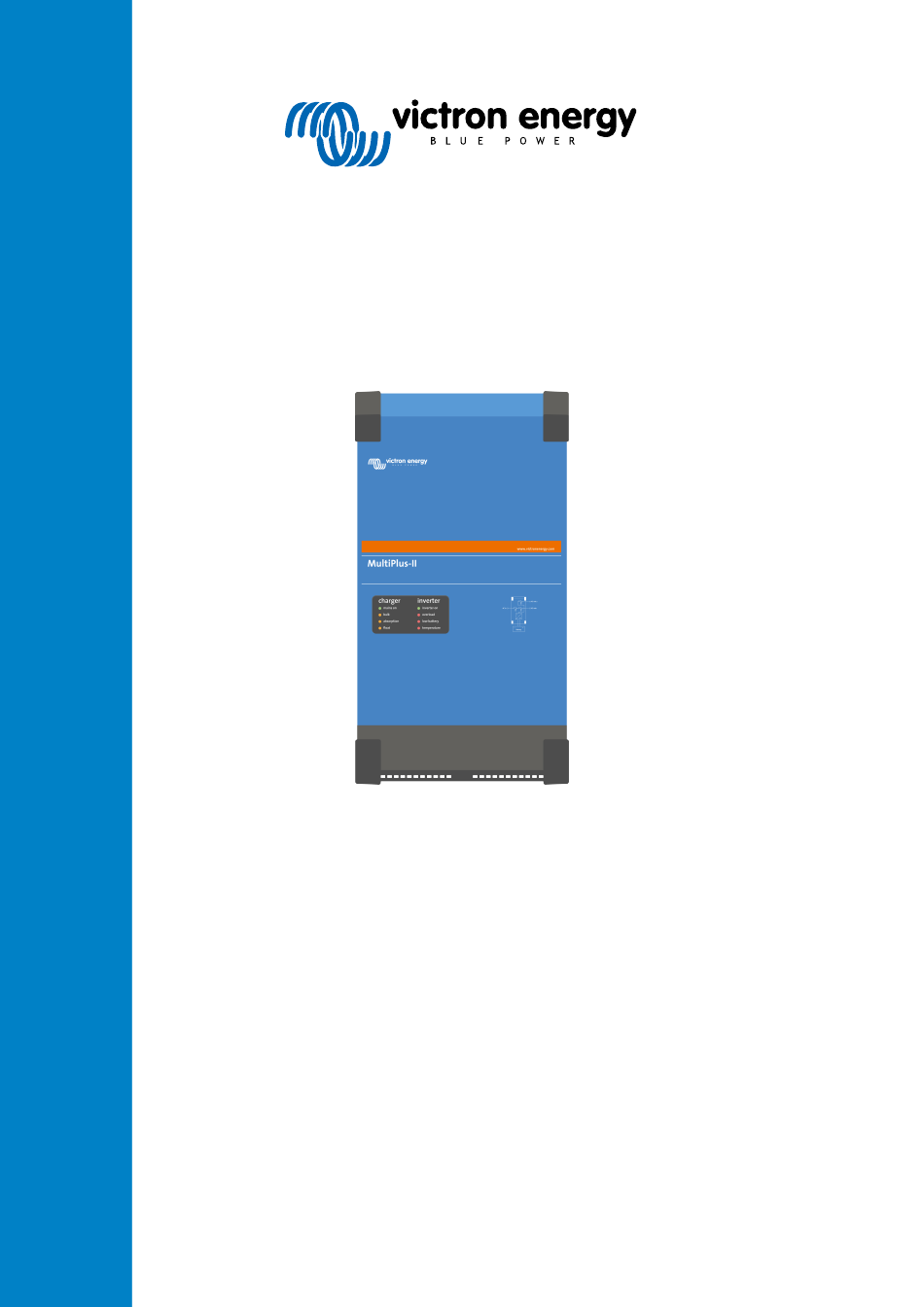

  • Seite 1 DEUTSCH MultiPlus-II 230V Rev 03 03/2022...

  • Seite 2: Inhaltsverzeichnis

    MultiPlus-II 230V Inhaltsverzeichnis 1. WICHTIGE SICHERHEITSHINWEISE – Bewahren Sie diese Anleitung auf! ..........1 2. Beschreibung ......................... 3 2.1. Boote, Fahrzeuge und andere Einzelgeräte ................3 2.2. Netzabhängige und netzunabhängige Systeme in Kombination mit PV-Systemen ........3 2.3. Ladegerät ........................4 2.3.1.
  • Seite 3 MultiPlus-II 230V C. Parallelbetrieb ........................34 D. Drei Phasen-Betrieb ....................... 35 E. Ladealgorithmus ........................36 F. Temperaturkompensation ......................37 G. Maße ..........................38...

  • Seite 4: Wichtige Sicherheitshinweise - Bewahren Sie Diese Anleitung Auf

    MultiPlus-II 230V 1. WICHTIGE SICHERHEITSHINWEISE – Bewahren Sie diese Anleitung auf! Allgemeines Lesen Sie alle diesbezüglichen Produktinformationen sorgfältig durch, und machen Sie sich vor der Verwendung des Produktes mit den Sicherheitshinweisen und den Anleitungen vertraut. Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt.
  • Seite 5 MultiPlus-II 230V Beachten Sie die Herstellerhinweise zu Transport, Lagerung, Laden, Wiederaufladen und Entsorgung der Batterie. Nur für Australien: • Diese Wechselrichter entsprechen nicht dem Standard AS4777.2 2020 und lassen sich nicht als Teil eines Wechselrichtersystems gemäß den Anforderungen von AS/NZS 4777.1 an das Stromnetz anschließen.

  • Seite 6: Beschreibung

    MultiPlus-II 230V 2. Beschreibung 2.1. Boote, Fahrzeuge und andere Einzelgeräte Die Basis des MultiPlus-II ist ein äußerst leistungsfähiger Sinus-Wechselrichter in Kombination mit einem Batterieladegerät und einem Transfer-Schalter in einem gemeinsamen kompakten Gehäuse. Wichtige Funktionen: Automatisches und unterbrechungsfreies Schalten Falls die äußere Spannungsversorgung ausfällt (Landanschluss oder Generator schalten ab) übernimmt der Wechselrichter im MultiPlus-II automatisch die Versorgung der angeschlossenen Verbraucher.

  • Seite 7: Ladegerät

    MultiPlus-II 230V - Einschalten (mit einer vorgegebenen Verzögerung) bei einer vorgegebenen Batteriespannung, und/oder - Einschalten (mit einer vorgegebenen Verzögerung) bei einem vorgegebenen Lastgrad. - Ausschalten bei einer vorgegebenen Batteriespannung, oder - Ausschalten (mit einer vorgegebenen Verzögerung) nachdem die Konstantstromphase abgeschlossen wurde, und/oder - Ausschalten (mit einer vorgegebenen Verzögerung) bei einem vorgegebenen Lastgrad.

  • Seite 8: Andere Lithium-Ionen-Batterien

    MultiPlus-II 230V 2.3.3. Andere Lithium-Ionen-Batterien Siehe https://www.victronenergy.com/live/battery_compatibility:start 2.3.4. Mehr zu Batterien und dem Laden von Batterien Unser Buch „Energy Unlimited“ (Unbegrenzt Energie) bietet weitere Informationen zu Batterien und Batterieladung. Es ist kostenlos auf unserer Website erhältlich (siehe www.victronenergy.com → Downloads → Weitere Informationen). Weitere Informationen zum adaptiven Laden finden Sie auch in den Weitere Informationen auf unserer Website.
  • Seite 9 MultiPlus-II 230V Wenn DRM 0 nicht erforderlich ist, lässt sich diese Funktion alternativ auch über VEConfigure deaktivieren. Seite 6 Beschreibung...

  • Seite 10: Betrieb

    MultiPlus-II 230V 3. Betrieb 3.1. Ein/Aus/Schalter nur für das Ladegerät Nach dem Einschalten (Schalter „on“) ist das Gerät betriebsbereit. Der Wechselrichter arbeitet und die LED-Anzeige „inverter on“ leuchtet auf. Spannung, die am „AC-in“-Anschluss, dem Wechselstromanschluss anliegt, wird zunächst überprüft und, wenn innerhalb der Spezifikation befunden, zum „AC-out“-Anschluss, dem Wechselstromverbraucheranschluss durchgeschaltet.

  • Seite 11: Led-Anzeigen

    MultiPlus-II 230V 1. Achten Sie darauf, dass alle Schalter (also Frontschalter, Fernbedienungsschalter oder Schalter auf der Fernbedienung, sofern vorhanden) auf „on“ stehen. 2. Die Ausgleichsladung oder die erzwungene Konstantspannungsphase sind nur dann sinnvoll, wenn die vorausgegangene Normalladung vollständig abgeschlossen wurde (die „float“ Anzeige ist aktiv).
  • Seite 12 MultiPlus-II 230V Überlastungsalarm Der Wechselrichter ist wegen Überlast oder Kurzschluss abgeschaltet. Die LED „overload“ leuchtet Voralarm bei schwacher Batterie Die Batterie-Spannung ist niedrig. Die Batterie ist fast leer. Die LED „low battery“ blinkt. Alarm bei schwacher Batterie Der Wechselrichter hat sich wegen Unterspannung der Batterie abgeschaltet.
  • Seite 13 MultiPlus-II 230V Voralarm bei Brummspannung Die Brummspannung an den Batterieanschlüssen ist zu hoch. Die LEDs „overload“ and „low battery“ blinken beide gleichzeitig. Brummspannungsalarm Der Wechselrichter hat sich wegen zu hoher Brummspannung an den Batterieanschlüssen abgeschaltet. Die LEDs „overload“ and „low battery“ leuchten beide.

  • Seite 14: Vorgehensweise Beim Abschalten

    MultiPlus-II 230V Ausgleichsladung Die Netzspannung ist durchgeschaltet und das Ladegerät befindet sich im Ausgleichsmodus. Die LEDs „bulk“ und „absorption“ leuchten beide. PowerControl-Mechanismus Der AC-Eingang ist durchgeschaltet. Der Ausgangswechselstrom entspricht dem vorhandenen maximalen Eingangsstrom. Der Ladestrom ist auf 0 A reduziert. Die LED „mains on“ blinkt.

  • Seite 15: Installation

    MultiPlus-II 230V 4. Installation Dieses Produkt darf nur durch qualifiziertes Fachpersonal eingebaut werden. 4.1. Standort Das Gerät soll an einem trockenen und gut belüfteten Platz möglichst nahe zur Batterie installiert werden. Ein Abstand von ca.10 cm sollte aus Kühlungsgründen um das Gerät herum frei bleiben.
  • Seite 16 MultiPlus-II 230V WARNUNG – GEFAHR DURCH EXPLOSIVE GASE) DIE ARBEIT IN DER NÄHE VON BLEI- SÄURE-BATTERIEN IST GEFÄHRLICH. BATTERIEN ERZEUGEN WÄHREND DES NORMALEN BATTERIEBETRIEBS EXPLOSIVE GASE. AUS DIESEM GRUND IST ES ÄUSSERST WICHTIG, DASS SIE VOR JEDER WARTUNG DES GERÄTES IN DER NÄHE DER BATTERIE DIESE ANLEITUNG LESEN UND DIE ANWEISUNGEN GENAU BEFOLGEN.

  • Seite 17: Anschluss Der Batteriekabel

    MultiPlus-II 230V ERDUNGSVORSCHRIFTEN – Dieses maritime Gerät muss an ein geerdetes, metallisches, fest verlegtes Kabelsystem angeschlossen werden. Alternativ kann ein Geräteerdungsleiter zusammen mit den Stromkreisleitern verlegt und an die Geräteerdungsklemme oder -leitung am Gerät angeschlossen werden. Anschlüsse an das Gerät müssen allen örtlichen Vorschriften und Verordnungen entsprechen 4.2.

  • Seite 18: Anschluss Der Wechselstrom-Verkabelung

    MultiPlus-II 230V 4.3. Anschluss der Wechselstrom-Verkabelung Der MultiPlus-II entspricht der Sicherheitsklasse I (mit Sicherungserdung). Eine unterbrechungsfreie Schutzerdung muss an den Klemmen des Wechselstromein- und/oder -ausgangs und/oder dem Erdungspunkt an der Gehäuseaußenseite angebracht werden. Der MultiPlus-II ist mit einem Erdungsrelais ausgestattet (Relais H, siehe Anhang B), das den Nullleiterausgang automatisch mit dem Gehäuse verbindet, wenn keine externe...

  • Seite 19: Fernsteuerung

    MultiPlus-II 230V 4.4.1. Fernsteuerung Die Fernbedienung des Gerätes ist auf zweifache Weise möglich: • Mit einem externen Schalter (Anschlussklemme M, siehe Anhang A). Der Hauptschalter am MultiPlus-II muss auf „on“ stehen. • Mit einem Multi Control Panel (Anschluss an eine der beiden RJ45-Buchsen L, siehe Anhang A). Der Hauptschalter am MultiPlus-II muss auf „on“...

  • Seite 20: Dreiphasen-Betrieb

    MultiPlus-II 230V 4.4.8. Dreiphasen-Betrieb Der MultiPlus-II kann auch in Dreiphasen-Schaltung (Y) betrieben werden. Hierzu werden die Einheiten mit Standard RJ45 UTP Kabeln verbunden (wie im Parallelbetrieb). Das System (MultiPlus-II und u.U. ein Fernbedienungspaneel) muss anschließend konfiguriert werden (siehe auch Abschnitt 5 [18]).

  • Seite 21: Konfiguration

    MultiPlus-II 230V 5. Konfiguration Dieser Abschnitt ist vor allem für Einzelgeräte gedacht. Veränderungen von Einstellungen sollen nur durch qualifizierte Fachkräfte vorgenommen werden. Lesen Sie vor Einstellungsänderungen sorgfältig die Anweisungen. Während der Einstellarbeiten am Ladegerät muss der Wechselstromeingang unterbrochen sein. 5.1. Standardeinstellungen: betriebsbereit Der MultiPlus-II wird mit Standardeinstellungen geliefert.
  • Seite 22 MultiPlus-II 230V Ausgangsfrequenz, wenn kein Wechselstrom am Eingang anliegt. Einstellbar: 50 Hz; 60 Hz Eingangsfrequenzbereich Der Eingangsfrequenzbereich gibt die zulässigen Frequenzen des MultiPlus-II an. Der MultiPlus-II synchronisiert sich innerhalb dieses Bereiches mit der AC-Eingangsfrequenz. Die Ausgangsfrequenz entspricht dann der Eingangsfrequenz.
  • Seite 23 MultiPlus-II 230V Hierdurch wird die korrekte Funktion der Erdschlusssicherungen am Ausgang gewährleistet. Sofern erforderlich kann ein externes Erdungsrelais angeschlossen werden (bei Spaltphasensystemen mit einem separaten Spartransformator). Siehe Anhang A. Batterieladealgorithmus Die Grundeinstellung ist die „4-stufige adaptive Ladung mit BatterySafe-Modus“. (Beschreibung in Abschnitt 2).

  • Seite 24: Konfigurierung Des Multiplus-Ii

    Überlastung des Generators zu vermeiden. Ist die Einstellung „WeakAC“ eingeschaltet, wird der maximale Ladestrom um ca. 20 % verringert. BoostFactor Diese Einstellung darf nur nach Rücksprache mit Victron Energy oder einem bei Victron geschulten Spezialisten verändert werden. Programmierbares Relais Das Relais kann für zahlreiche andere Funktionen wie z.

  • Seite 25: Wartung

    MultiPlus-II 230V 6. Wartung Der MultiPlus-II verlangt keine speziellen Wartungsmaßnahmen. Es reicht aus, wenn die Anschlüsse einmal jährlich kontrolliert werden. Feuchtigkeit sowie Staub, Öl- und sonstige Dämpfe sollten vermieden werden. Halten Sie die Geräte sauber. Seite 22 Wartung...

  • Seite 26: Fehleranzeigen

    Mit den nachstehenden Methoden lassen sich die meisten Fehler schnell identifizieren. Falls Sie einen Fehler nicht beheben können, wenden Sie sich bitte an Ihren Victron Energy Händler. Wir empfehlen Ihnen die Verwendung der Toolkit-App, mit denen Sie die LED-Alarmcodes mit einer Beschreibung des Problems/Alarms in Verbindung bringen können, siehe...

  • Seite 27: Besondere Led-Anzeigen

    MultiPlus-II 230V Problem Grund Lösung Die Verformung der Wählen Sie die Einstellungen “WeakAC” Eingangsspannung ist zu groß und schalten Sie die Dynamische (Generator Einspeisung). Strombegrenzung ein. Das Ladegerät arbeitet nicht. MultiPlus-II befindet sich Batterien überprüfen. im Modus „Bulk protection“ Die LED „bulk“ blinkt und die Der Fehlermodus lässt...

  • Seite 28: Ve.bus Led Hinweise

    MultiPlus-II 230V Die LED „mains on“ blinkt und Das Gerät ist in der “charger only” Position und Netzspannung liegt an. Das Gerät es ist keine Ausgangsspannung lehnt die Netzspannung ab oder ist noch in der Synchronisationsphase. vorhanden. Die LEDs der Konstantstrom und Fehler in der Spannungsmessung (Voltage Sense).
  • Seite 29 MultiPlus-II 230V Alle der unten aufgeführten Bedingungen müssen zutreffen!: 1. Bei diesem Gerät ist ein Fehler aufgetreten! (Kein AC-Ausgang) 2. Die Wechselrichter LED blinkt (abwechselnd mit einer der „bulk“, „absorption“ oder „float“ LEDs). 3. Mindestens eine der LEDS „bulk“, „absorption“ oder „float“ leuchtet oder blinkt.
  • Seite 30 4. Sorgen Sie für ein Update der Firmware in dem Gerät, das zuletzt eingeschaltet wurde. Interner Fehler Dieser Fehler tritt normalerweise nicht auf. Schalten Sie alle Geräte aus und dann wieder an. Falls das Problem weiterhin besteht, nehmen Sie Kontakt mit Victron Energy auf. Seite 27 Fehleranzeigen...

  • Seite 31: Technische Daten

    MultiPlus-II 230V 8. Technische Daten MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 PowerControl / PowerAssist Wechselstromeingang Eingangsspannungsbereich: 187-265 VAC Eingangsfrequenz: 45 – 65 Hz Maximaler durchschaltbarer 32 A Strom WECHSELRICHTER Eingangsspannungsbereich 9,5 – 17 V 19 – 33 V 38 – 66 V Ausgang (1) Ausgangsspannung: 230 VAC ±...
  • Seite 32 MultiPlus-II 230V MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 VE.Bus-Schnittstelle Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration COM-Port für allgemeine Ja, 2x Nutzung Gemeinsame Merkmale Betriebstemperatur: -40 bis +65 °C (-40 – 150 °F) (Gebläselüftung) Feuchtigkeit (nicht kondensierend): max. 95 % GEHÄUSE Material & Farbe...
  • Seite 33 MultiPlus-II 230V MultiPlus-II 24/5000/120-50 48/5000/70-50 48/8000/110-100/ 48/10000/140-100 /100 Null-Last-Leistung 18 W 29 W 38 W Null-Last Leistung im AES- 12 W 19 W 27 W Modus Null-Last Leistung im Such- Modus LADEGERÄT Wechselstromeingang Eingangsspannungsbereich: Eingangsspannungsbereich: 187-265 VAC 187-265 VAC Eingangsfrequenz: 45 – 65 Hz Eingangsfrequenz: 45 –...
  • Seite 34 MultiPlus-II 230V MultiPlus-II 24/5000/120-50 48/5000/70-50 48/8000/110-100/ 48/10000/140-100 /100 Unterbrechungsfreie Bitte beachten Sie die Zertifikate auf Bitte beachten Sie die Zertifikate auf Stromversorgung (UPS) unserer Website. unserer Website. Anti-Islanding Bitte beachten Sie die Zertifikate auf Bitte beachten Sie die Zertifikate auf unserer Website.

  • Seite 35: Anhang A. Übersicht Der Anschlüsse

    MultiPlus-II 230V Anhang A. Übersicht der Anschlüsse Lastanschluss AC out 1. Von links nach rechts: N (Neutral), PE (Erde/Masse), L (Phase) Lastanschluss AC out 2. Von links nach rechts: N (Neutral), PE (Erde/Masse), L (Phase) Wechselstrom-Eingang: Von links nach rechts: N (Neutral), PE (Erde/Masse), L (Phase) Alarm-Kontakt: (links nach rechts) NO, NC, COM.

  • Seite 36: Anhang B. Blockschaltbild

    MultiPlus-II 230V Anhang B. Blockschaltbild * Siehe Tabelle in Kapitel 4.2 „Empfohlene DC-Sicherung“. Seite 33 Blockschaltbild...

  • Seite 37: Anhang C. Parallelbetrieb

    MultiPlus-II 230V Anhang C. Parallelbetrieb Seite 34 Parallelbetrieb...

  • Seite 38: Anhang D. Drei Phasen-Betrieb

    MultiPlus-II 230V Anhang D. Drei Phasen-Betrieb Seite 35 Drei Phasen-Betrieb...

  • Seite 39: Anhang E. Ladealgorithmus

    MultiPlus-II 230V Anhang E. Ladealgorithmus 4-stufiges Laden: Konstantstrom Eingeleitet, wenn Ladegerät gestartet wird. Konstantstrom wird zugeführt, bis die nominale Batteriespannung erreicht wird. Dies ist abhängig von der Temperatur und der Eingangsspannung. Danach wird konstante Energie zugeführt, bis zu dem Punkt an dem die übermäßige Gasung einsetzt (14,4 V bzw.

  • Seite 40: Anhang F. Temperaturkompensation

    MultiPlus-II 230V Anhang F. Temperaturkompensation Die standardmäßigen Ausgangsspannungen für den Ladeerhaltungs- und Konstantspannungsmodus gelten bei 25 C. Reduzierte Ladeerhaltungsspannung folgt auf Ladeerhaltungsspannung und Erhöhte Konstantspannung folgt auf Konstantspannung. Im Anpassungsmodus gilt die Temperaturkompensation nicht. Seite 37 Temperaturkompensation...

  • Seite 41: Anhang G. Maße

    MultiPlus-II 230V Anhang G. Maße Seite 38 Maße...
  • Seite 42 MultiPlus-II 230V Seite 39 Maße...
  • Seite 43 MultiPlus-II 230V Seite 40 Maße...
  • Seite 44 MultiPlus-II 230V Seite 41 Maße...
  • Seite 45 MultiPlus-II 230V Seite 42 Maße...
  • Seite 46 MultiPlus-II 230V Seite 43 Maße...
  • Seite 47 ENGLISH MultiPlus-II 230V Rev 03 03/2022...
  • Seite 48 MultiPlus-II 230V Table of Contents 1. IMPORTANT SAFETY INSTRUCTIONS - Save these instructions! ............1 2. Description ..........................3 2.1. Boats, vehicles and other stand-alone applications ..............3 2.2. On-grid and off-grid systems combined with PV ................. 3 2.3. Battery charger ......................4 2.3.1.
  • Seite 49 MultiPlus-II 230V C. Parallel connection ........................ 32 D. Three phase connection ......................33 E. Charge algorithm ........................34 F. Temperature compensation ...................... 35 G. Dimensions ......................... 36...

  • Seite 50: Important Safety Instructions - Save These Instructions

    MultiPlus-II 230V 1. IMPORTANT SAFETY INSTRUCTIONS - Save these instructions! In general Please read the documentation supplied with this product first, so that you are familiar with the safety signs en directions before using the product. This product is designed and tested in accordance with international standards. The equipment should be used for the designated application only.
  • Seite 51 MultiPlus-II 230V For Australia only: • These inverters are not approved to the standard AS4777.2 2020 and cannot connect to the grid as part of an inverter energy system in accordance with the requirements of AS/NZS 4777.1. • For stand-alone applications (generator only) replace the word “grid” in this document with the word “generator”.

  • Seite 52: Description

    MultiPlus-II 230V 2. Description 2.1. Boats, vehicles and other stand-alone applications The basis of the MultiPlus-II is an extremely powerful sine inverter, battery charger and transfer switch in a compact casing. Important features: Automatic and uninterruptible switching In the event of a supply failure or when the generating set is switched off, the MultiPlus-II will switch over to inverter operation and take over the supply of the connected devices.

  • Seite 53: Battery Charger

    MultiPlus-II 230V Autonomous operation when the grid fails Houses or buildings with solar panels or a combined micro-scale heating and power plant or other sustainable energy sources have a potential autonomous energy supply which can be used for powering essential equipment (central heating pumps, refrigerators, deep freeze units, Internet connections, etc.) during a power failure.

  • Seite 54: Ess - Energy Storage Systems: Feeding Energy Back Into The Grid (Not Applicable To The Multiplus-Ii 12/3000/120-32)

    MultiPlus-II 230V 2.4. ESS – Energy Storage Systems: feeding energy back into the grid (not applicable to the MultiPlus-II 12/3000/120-32) When the MultiPlus-II is used in a configuration in which it will feed back energy into the grid it is required to enable grid code compliance by selecting the appropriate grid code country setting with the VEConfigure tool.

  • Seite 55: Operation

    MultiPlus-II 230V 3. Operation 3.1. On/Off/Charger Only Switch When switched to ‘on’, the product is fully functional. The inverter will come into operation and the LED ‘inverter on’ will light up. An AC voltage connected to the ‘AC in’ terminal will be switched through to the ‘AC out’ terminal, if within specifications. The inverter will switch off, the ‘mains on’...

  • Seite 56: Led Indications

    MultiPlus-II 230V b. Switch rapidly back from ‘charger only’ to ‘on’ and leave the switch in this position for ½ to 2 seconds. c. Switch once more rapidly from ‘on’ to ‘charger only’ and leave the switch in this position.
  • Seite 57 MultiPlus-II 230V Low battery alarm The inverter has switched off due to low battery voltage. The "low battery" LED is blinking. Temperature pre-alarm The internal temperature is reaching a critical level. The "temperature" LED is blinking. Temperature alarm The inverter has switched off due it's internal temperature being too high.
  • Seite 58 MultiPlus-II 230V Bulk charging The AC input voltage is switched through and the charger operates in bulk mode. The "bulk" LED is on. BatterySafe The mains voltage is switched through and the charger is on. However, the set absorption voltage has not yet been reached. The "bulk"...

  • Seite 59: Shut Down Procedure

    MultiPlus-II 230V PowerAssist The AC input is switched through, but the load requires more current than the preset maximum input current. The inverter is switched on to supply the required additional current. The "mains on" LED is on and the "inverter" LED is blinking.
  • Seite 60 MultiPlus-II 230V 4. Installation This product may only be installed by a qualified electrical engineer. 4.1. Location The product must be installed in a dry and well-ventilated area, as close as possible to the batteries. There should be a clear space of at least 10 cm around the appliance for cooling.

  • Seite 61: Installation

    MultiPlus-II 230V WARNING – RISK OF EXPLOSIVE GASES) WORKING IN VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS. BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL BATTERY OPERATION. FOR THIS REASON, IT IS OF UTMOST IMPORTANCE THAT EACH TIME BEFORE SERVICING THE UNIT IN THE VICINITY OF THEBATTERY, YOU READ THIS MANUAL AND FOLLOW THE INSTRUCTIONS EXACTLY.
  • Seite 62 MultiPlus-II 230V 12/3000/120 24/3000/70 48/3000/35 24/5000/120 48/5000/70 48/8000/110 48/10000/140 Recommended 400-1200 200-700 100-400 400-1400 200-800 200-800 250-1000 battery capacity (Ah) Recommended 400 A 300 A 125 A 400 A 200 A 300 A 400 A DC fuse Recommended cross section...

  • Seite 63: Connection Of The Ac Cabling

    MultiPlus-II 230V 4.3. Connection of the AC cabling The MultiPlus-II is a safety class I product (supplied with a ground terminal for safety purposes). Its AC input and/or output terminals and/or grounding point on the outside of the product must be provided with an uninterruptible grounding point for safety purposes.

  • Seite 64: Programmable Relay

    MultiPlus-II 230V 4.4.2. Programmable relay The product is equipped with a programmable relay. The relay can be programmed for all kinds of other applications however, for example as a starter relay for a generator. 4.4.3. Programmable analog/digital input/output ports The product is equipped with 2 analog/digital input/output ports.

  • Seite 65: Configuration

    MultiPlus-II 230V 5. Configuration This section is intended mainly for stand-alone applications. Settings may only be changed by a qualified electrical engineer. Read the instructions thoroughly before implementing changes. During setting of the charger, the AC input must be removed.
  • Seite 66 MultiPlus-II 230V Adjustability: 50 Hz; 60 Hz Input frequency range Input frequency range accepted by the MultiPlus-II. The MultiPlus-II synchronises within this range with the AC input frequency. The output frequency is then equal to the input frequency. Adjustability: 45 – 65 Hz; 45 – 55 Hz; 55 – 65 Hz Input voltage range Voltage range accepted by the MultiPlus-II.
  • Seite 67 MultiPlus-II 230V Battery type The standard setting is the most suitable for Victron Gel Deep Discharge, Gel Exide A200, and tubular plate stationary batteries (OPzS). This setting can also be used for many other batteries: e.g. Victron AGM Deep Discharge and other AGM batteries, and many types of flat-plate flooded batteries.

  • Seite 68: Configuring The Multiplus-Ii

    When WeakAC is on, the maximum charge current is reduced by approximately 20%. BoostFactor Change this setting only after consulting with Victron Energy or with an engineer trained by Victron Energy! Programmable relay The relay can be programmed for all kinds of other applications, for example as a starter relay for a generator.

  • Seite 69: Maintenance

    MultiPlus-II 230V 6. Maintenance The MultiPlus-II does not require specific maintenance. It will suffice to check all connections once a year. Avoid moisture and oil/soot/vapours, and keep the device clean. Page 20 Maintenance...

  • Seite 70: Error Indications

    MultiPlus-II 230V 7. Error Indications With the procedures below, most errors can be quickly identified. If an error cannot be resolved, please refer to your Victron Energy supplier. We recommend to use the toolkit app to link LED alarm codes to a description of the problem/alarm, see https:// www.victronenergy.com/support-and-downloads/software#victron-toolkit-app...

  • Seite 71: Special Led Indications

    MultiPlus-II 230V Problem Cause Solution The charger does not MultiPlus-II is in ‘Bulk protection’ Check your batteries. operate. mode thus, the maximum bulk You can reset the error mode charging time of 10 hours is ‘Bulk’ LED flashes and by switching off and back on the exceeded.

  • Seite 72: Ve.bus Led Indications

    MultiPlus-II 230V Absorption and float The battery temperature as measured has an extremely unlikely value. The sensor is LEDs flash synchronously probably defective or has been incorrectly connected. The device will remain in normal (simultaneously). operation. If the "inverter on" LED flashes in phase opposition, this a VE.Bus error code (see further on).
  • Seite 73 MultiPlus-II 230V All of the conditions below must be met!: 1. The device is in error! (No AC output) 2. Inverter LED flashes (in opposition to any flashing of the Bulk, Absorption or Float LED) 3. At least one of the LEDs Bulk, Absorption and Float is on or flashing...
  • Seite 74 4. Update the firmware in the last device that was switched on. Internal error. Should not occur. Switch all equipment off, and then on again. Contact Victron Energy if the problem persists. Page 25 Error Indications...

  • Seite 75: Technical Specifications

    MultiPlus-II 230V 8. Technical Specifications MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 PowerControl / PowerAssist AC input Input voltage range: 187-265 VAC Input frequency: 45 – 65 Hz Maximum feed through current 32 A INVERTER Input voltage range 9.5 – 17 V 19 – 33 V 38 –...
  • Seite 76 MultiPlus-II 230V MultiPlus-II 12/3000/120-32 24/3000/70-32 48/3000/35-32 Common Characteristics Operating temp.: -40 to +65 °C (-40 – 150 °F) (fan assisted cooling) Humidity (non-condensing): max 95 % ENCLOSURE Material & Colour Steel, blue RAL 5012 Protection category: IP22 Pollution degree 2, OVC3...
  • Seite 77 MultiPlus-II 230V MultiPlus-II 24/5000/120-50 48/5000/70-50 48/8000/110-100/ 48/10000/140-100 /100 AC input Input voltage range: 187-265 VAC Input voltage range: 187-265 VAC Input frequency: 45 – 65 Hz Input frequency: 45 – 65 Hz Power factor: 1 Power factor: 1 Charge voltage 'absorption'...
  • Seite 78 MultiPlus-II 230V MultiPlus-II 24/5000/120-50 48/5000/70-50 48/8000/110-100/ 48/10000/140-100 /100 1. Can be adjusted to 60 Hz; 120V 60 Hz on 3. Non-linear load, crest factor 3:1 request 4. At 75°F / 25°C ambient 2. Protection Battery voltage too low 5. Programmable relay which can be set for general a.

  • Seite 79: Connection Overview

    MultiPlus-II 230V Appendix A. Connection overview Load connection. AC out1. Left to right: N (neutral), PE (earth/ground), L (phase) Load connection. AC out2. Left to right: N (neutral), PE (earth/ground), L (phase) AC input: Left to right: N (neutral), PE (earth/ground), L (phase) Alarm contact: (left to right) NO, NC, COM.

  • Seite 80: Block Diagram

    MultiPlus-II 230V Appendix B. Block diagram * See table in Chapter 4.2 ‘Recommended DC fuse’ Page 31 Block diagram...

  • Seite 81: Parallel Connection

    MultiPlus-II 230V Appendix C. Parallel connection Page 32 Parallel connection...

  • Seite 82: Three Phase Connection

    MultiPlus-II 230V Appendix D. Three phase connection Page 33 Three phase connection...

  • Seite 83: Charge Algorithm

    MultiPlus-II 230V Appendix E. Charge algorithm 4-stage charging: Bulk Entered when charger is started. Constant current is applied until nominal battery voltage is reached, depending on temperature and input voltage, after which constant power is applied up to the point where excessive gassing is starting (14.4 V resp. 28.8 V, temperature compensated).

  • Seite 84: Temperature Compensation

    MultiPlus-II 230V Appendix F. Temperature compensation Default output voltages for Float and Absorption are at 25 °C. Reduced Float voltage follows Float voltage and Raised Absorption voltage follows Absorption voltage. In adjust mode temperature compensation does not apply. Page 35...
  • Seite 85 MultiPlus-II 230V Appendix G. Dimensions Page 36 Dimensions...

  • Seite 86: Dimensions

    MultiPlus-II 230V Page 37 Dimensions...
  • Seite 87 MultiPlus-II 230V Page 38 Dimensions...
  • Seite 88 MultiPlus-II 230V Page 39 Dimensions...
  • Seite 89 MultiPlus-II 230V Page 40 Dimensions...
  • Seite 90 MultiPlus-II 230V Page 41 Dimensions...
