LEDs und Anschlüsse
2.1 Öffnen der Gehäuseklappen
Lage der Anzeigeelemente und der elektrischen Anschlüsse
Die LEDs für die detaillierte Anzeige der Baugruppenzustände befinden sich hinter der oberen
Gehäuseklappe der Baugruppe.
Die Klemmen für die Spannungsversorgung befinden sich auf der Oberseite der Baugruppe.
Der PROFIBUS-Anschluss befindet sich hinter der unteren Gehäuseklappe der Baugruppe.
Öffnen der Gehäuseklappen

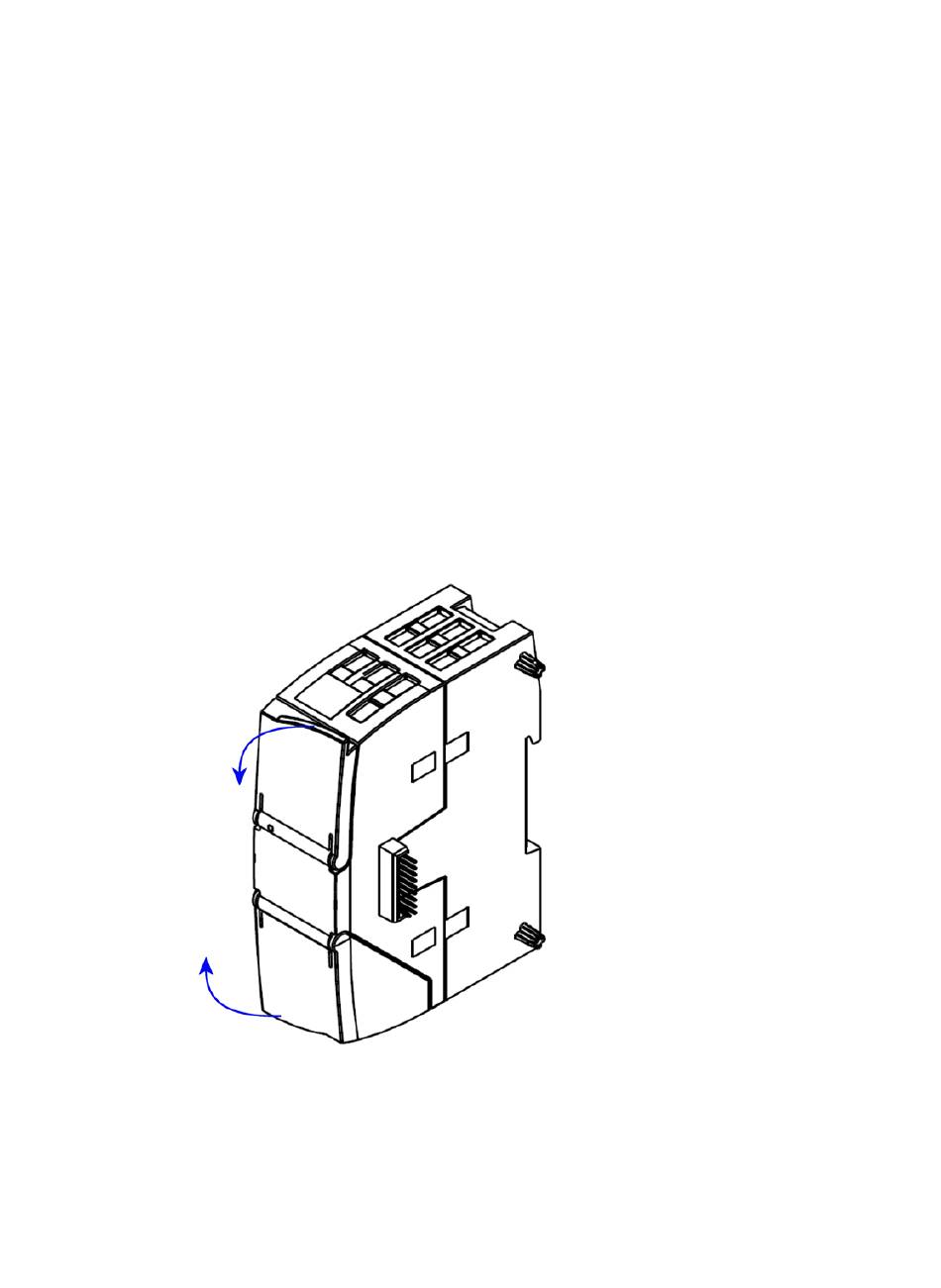

Öffnen Sie die obere bzw. untere Gehäuseklappe, indem Sie diese wie in der Abbildung nach
unten bzw. oben drehen. Die Gehäuseklappen sind hierfür zu einem Griff verlängert.
Bild 2-1
