Montage, Anschluss, Inbetriebnahme
3.3 Montieren, anschließen und in Betrieb nehmen
Projektierung
Voraussetzung für die komplette Inbetriebnahme des CM ist die Vollständigkeit der STEP 7-
Projektdaten. Lesen Sie hierzu das Kapitel Projektierung und Programmbausteine (Seite 33).
Abmessungen für die Montage

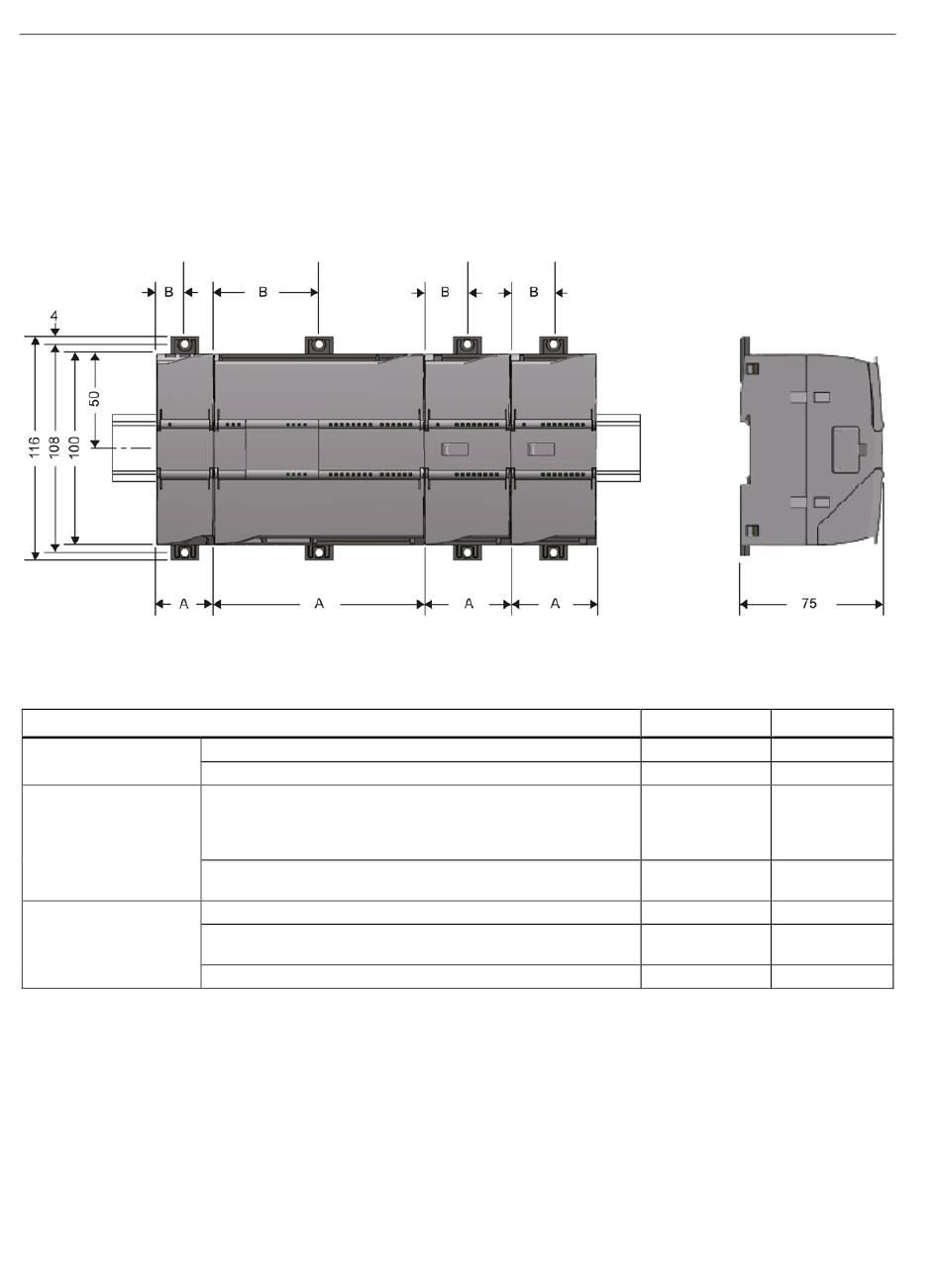

Bild 3-1 Einbaumaße der S7-1200
Tabelle 3- 1 Abmessungen für die Montage
S7-1200-Geräte
CPU
Signalmodule
Kommunikations-
Schnittstellen
* Breite B: Maß zwischen Gehäusekante und Mitte der Bohrung der Hutschienenklemme
Hutschienenklemmen
Alle CPUs, SMs, CMs und CPs können auf der DIN-Hutschiene im Schaltschrank montiert
werden. Verwenden Sie die herausziehbaren Hutschienenklemmen für die Befestigung des
Geräts auf der Hutschiene. Diese Klemmen rasten auch in herausgezogener Position ein, um
den Einbau des Geräts in einer Schalttafel zu ermöglichen. Das Innenmaß der Bohrung der
Hutschienenklemmen beträgt 4,3 mm.
28
CPU 1211C, CPU 1212C
CPU 1214C
8 oder 16 digitale E/A
2, 4 oder 8 analoge E/A
Thermoelement, 4 oder 8 E/A
RTD, 4 E/A
16 analoge E/A
RTD, 8 E/A
CM 1241 RS232 und CM 1241 RS485
CM 1243-5 (PROFIBUS-Master)
CM 1242-5 (PROFIBUS-Slave)
CP 1242-7 (GPRS-CP)
Breite A
90 mm
110 mm
45 mm
70 mm
30 mm
30 mm
30 mm
Betriebsanleitung, 01/2023, C79000-G8900-C246-06
Breite B *
45 mm
55 mm
22,5 mm
35 mm
15 mm
15 mm
15 mm
