2.2 Anschlüsse und Klemmenbezeichnung
2.2.1

Redundanzmodule

2.2.1.1

SITOP RED1200

Hinweis
Verwenden Sie geeignete Kupferleitungen, die für Betriebstemperaturen von mindestens
90 °C (UL 508: 60/75 °C) ausgelegt sind.
Anschlüsse und Klemmenbezeichnungen Redundanzmodul 6EP4346-7RB00-0AX0
① Eingang 12 - 48 V-Versorgungsspannung von
Stromversorgung 1 und 2 "DC IN1", "DC IN2"
② Ausgang 12 - 48 V-Versorgungsspannung zur
Last / "DC OUT1"
Bild 2-9
Anschlüsse und Klemmenbezeichnungen Redundanzmodul 6EP4347-7RB00-0AX0, 6EP4348-
7RB00-0AX0 und 6EP4347-7RC00-0AX0
① Eingang 12 - 48 V-Versorgungsspannung von
Stromversorgung 1 und 2 "DC IN1", "DC IN2"
② Ausgang 12 - 48 V-Versorgungsspannung zur
Last / "DC OUT1"
SITOP Ergänzungsmodule
Gerätehandbuch, 09.2022, A5E36605235-2-00

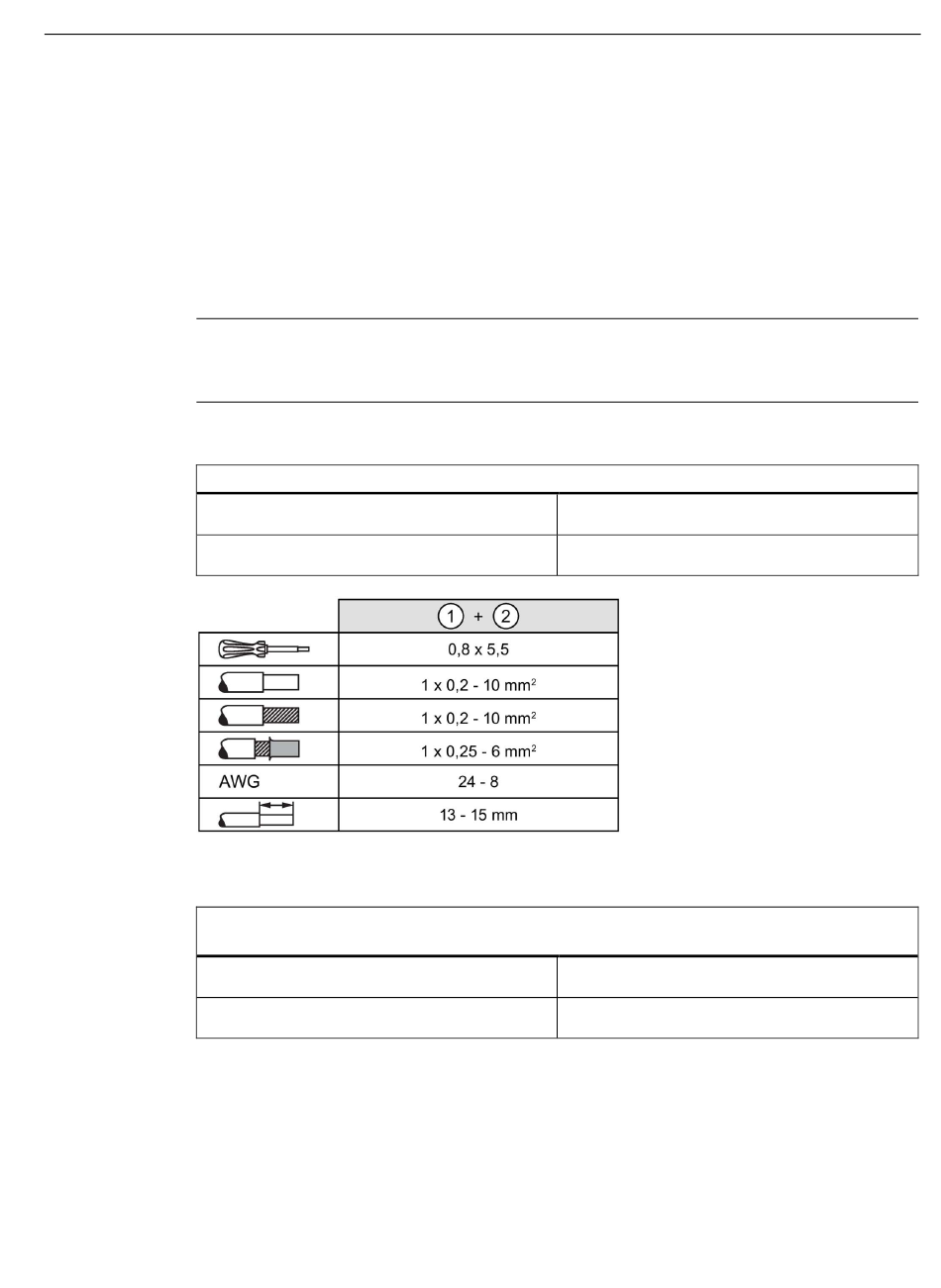

Klemmendaten 6EP4346-7RB00-0AX0
Beschreibung, Geräteaufbau, Maßzeichnung
2.2 Anschlüsse und Klemmenbezeichnung
je eine Federzugklemme
je eine Federzugklemme
je eine Federzugklemme
je eine Federzugklemme
