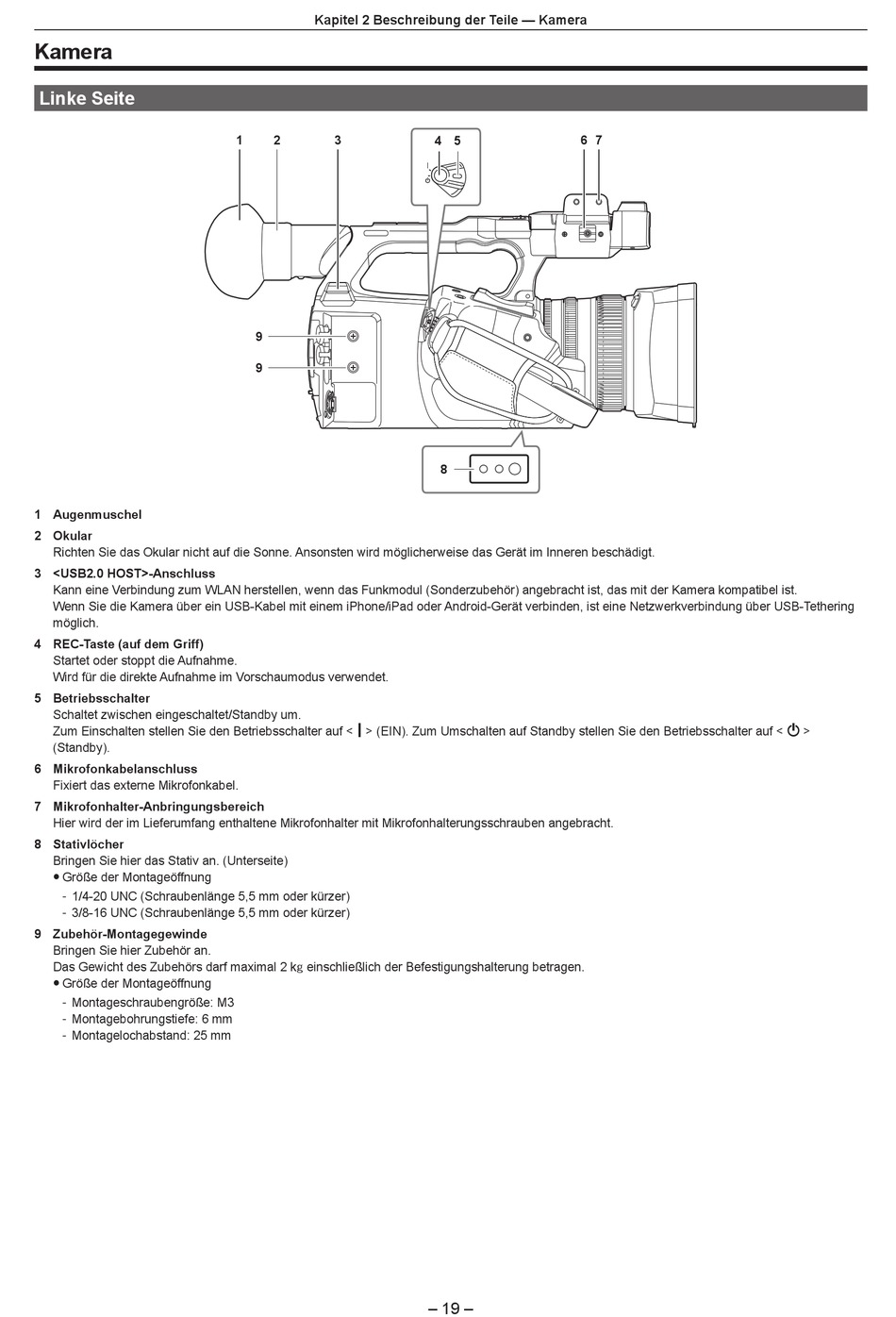

Kamera
Linke Seite
1 Augenmuschel
2 Okular
Richten Sie das Okular nicht auf die Sonne. Ansonsten wird möglicherweise das Gerät im Inneren beschädigt.
3 <USB2.0 HOST>-Anschluss
Kann eine Verbindung zum WLAN herstellen, wenn das Funkmodul (Sonderzubehör) angebracht ist, das mit der Kamera kompatibel ist.
Wenn Sie die Kamera über ein USB-Kabel mit einem iPhone/iPad oder Android-Gerät verbinden, ist eine Netzwerkverbindung über USB-Tethering
möglich.
4 REC-Taste (auf dem Griff)
Startet oder stoppt die Aufnahme.
Wird für die direkte Aufnahme im Vorschaumodus verwendet.
5 Betriebsschalter
Schaltet zwischen eingeschaltet/Standby um.
Zum Einschalten stellen Sie den Betriebsschalter auf < j > (EIN). Zum Umschalten auf Standby stellen Sie den Betriebsschalter auf < h >
(Standby).
6 Mikrofonkabelanschluss
Fixiert das externe Mikrofonkabel.
7 Mikrofonhalter-Anbringungsbereich
Hier wird der im Lieferumfang enthaltene Mikrofonhalter mit Mikrofonhalterungsschrauben angebracht.
8 Stativlöcher
Bringen Sie hier das Stativ an. (Unterseite)
f Größe der Montageöffnung
- 1/4-20 UNC (Schraubenlänge 5,5 mm oder kürzer)
- 3/8-16 UNC (Schraubenlänge 5,5 mm oder kürzer)
9 Zubehör-Montagegewinde
Bringen Sie hier Zubehör an.
Das Gewicht des Zubehörs darf maximal 2 k] einschließlich der Befestigungshalterung betragen.
f Größe der Montageöffnung
- Montageschraubengröße: M3
- Montagebohrungstiefe: 6 mm
- Montagelochabstand: 25 mm
Kapitel 2 Beschreibung der Teile — Kamera
1
2
3
9
9
6 7
4 5
8
– 19 –
