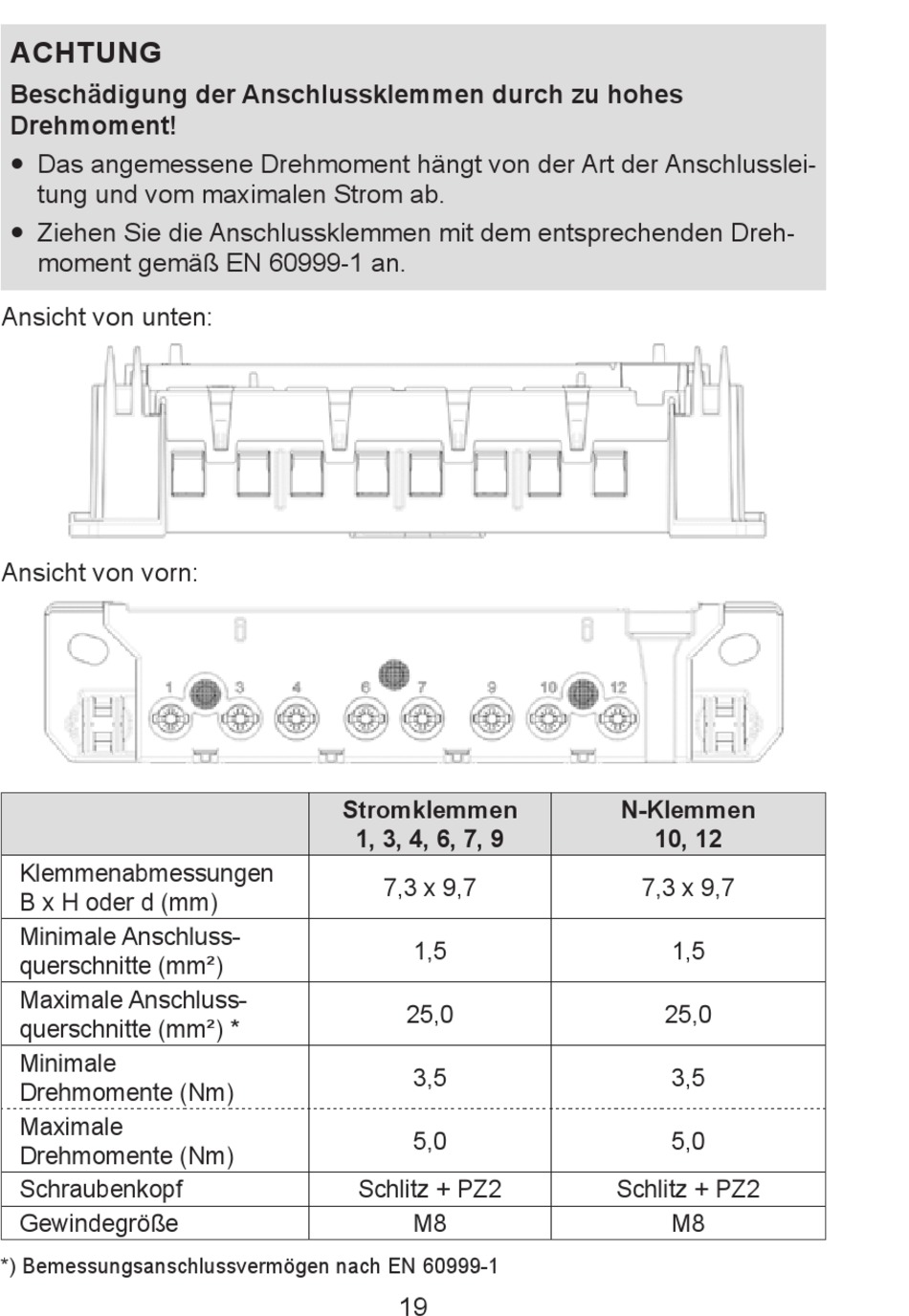

EMH metering mMe4.0 Gebrauchsanleitung Seite 19

ACHTUNG
Beschädigung der Anschlussklemmen durch zu hohes
Drehmoment!
y Das angemessene Drehmoment hängt von der Art der Anschlusslei-
tung und vom maximalen Strom ab.
y Ziehen Sie die Anschlussklemmen mit dem entsprechenden Dreh-
moment gemäß EN 60999-1 an.
Ansicht von unten:
Ansicht von vorn:
Klemmenabmessungen
B x H oder d (mm)
Minimale Anschluss-
querschnitte (mm²)
Maximale Anschluss-
querschnitte (mm²) *
Minimale
Drehmomente (Nm)
Maximale
Drehmomente (Nm)
Schraubenkopf
Gewindegröße
*) Bemessungsanschlussvermögen nach EN 60999-1
Stromklemmen
1, 3, 4, 6, 7, 9
7,3 x 9,7
1,5
25,0
3,5
5,0
Schlitz + PZ2
M8
19
N-Klemmen
10, 12
7,3 x 9,7
1,5
25,0
3,5
5,0
Schlitz + PZ2
M8
