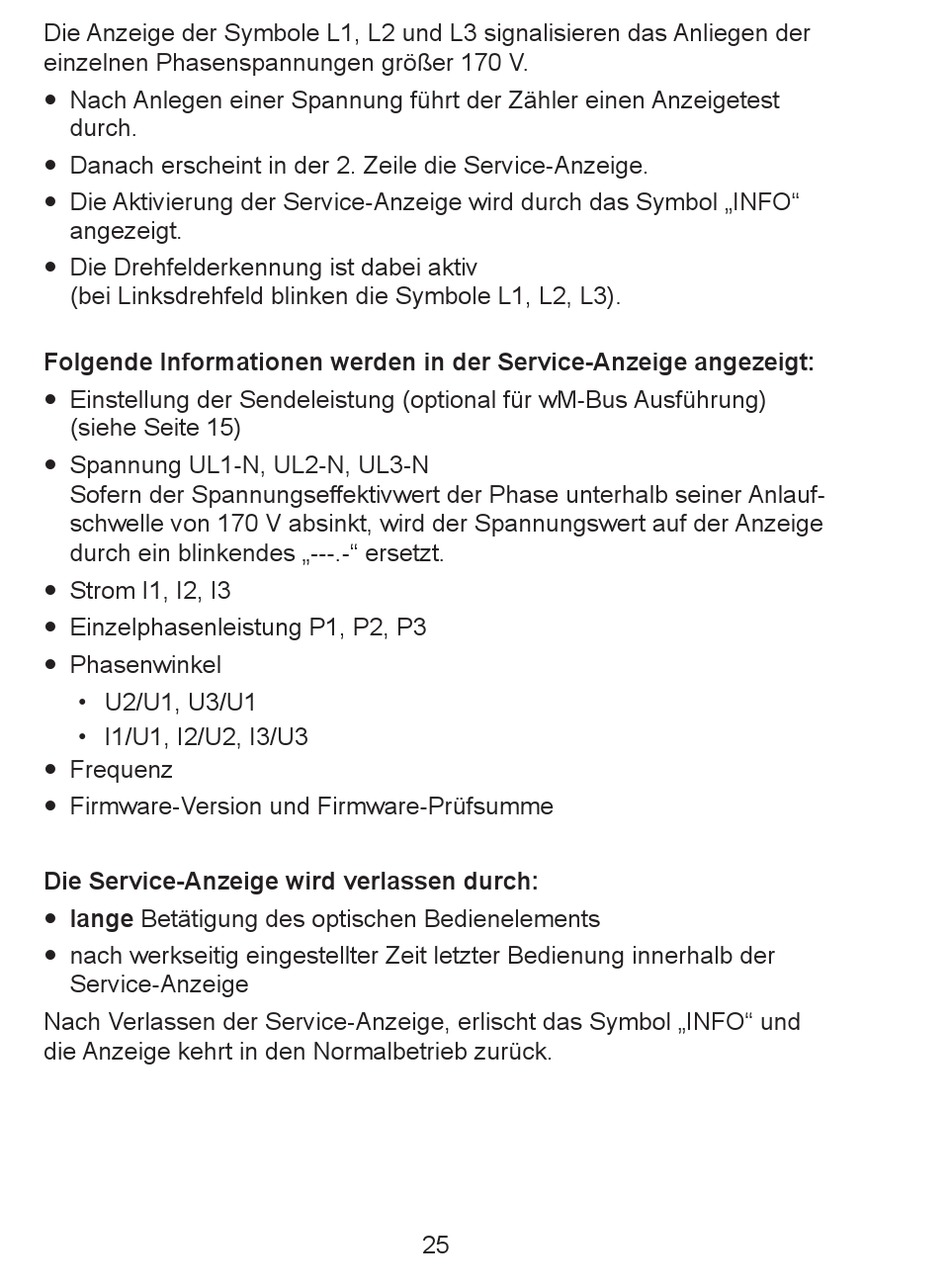

Die Anzeige der Symbole L1, L2 und L3 signalisieren das Anliegen der
einzelnen Phasenspannungen größer 170 V.
y Nach Anlegen einer Spannung führt der Zähler einen Anzeigetest
durch.
y Danach erscheint in der 2. Zeile die Service-Anzeige.
y Die Aktivierung der Service-Anzeige wird durch das Symbol „INFO"
angezeigt.
y Die Drehfelderkennung ist dabei aktiv
(bei Linksdrehfeld blinken die Symbole L1, L2, L3).
Folgende Informationen werden in der Service-Anzeige angezeigt:
y Einstellung der Sendeleistung (optional für wM-Bus Ausführung)
(siehe Seite 15)
y Spannung UL1-N, UL2-N, UL3-N
Sofern der Spannungseffektivwert der Phase unterhalb seiner Anlauf-
schwelle von 170 V absinkt, wird der Spannungswert auf der Anzeige
durch ein blinkendes „---.-" ersetzt.
y Strom I1, I2, I3
y Einzelphasenleistung P1, P2, P3
y Phasenwinkel
• U2/U1, U3/U1
• I1/U1, I2/U2, I3/U3
y Frequenz
y Firmware-Version und Firmware-Prüfsumme
Die Service-Anzeige wird verlassen durch:
y lange Betätigung des optischen Bedienelements
y nach werkseitig eingestellter Zeit letzter Bedienung innerhalb der
Service-Anzeige
Nach Verlassen der Service-Anzeige, erlischt das Symbol „INFO" und
die Anzeige kehrt in den Normalbetrieb zurück.
