Den Zähler Montieren; Vorderansicht; Seitenansicht Von Links; Rückansicht - EMH metering mMe4.0 Gebrauchsanleitung

Beachten Sie unbedingt die geltenden Vorschriften, das
anzuwendende Normenwerk sowie die allgemein anerkannten
Regeln der Technik.
Den Zähler montieren
Der Zähler ist für die Wandmontage vorgesehen.

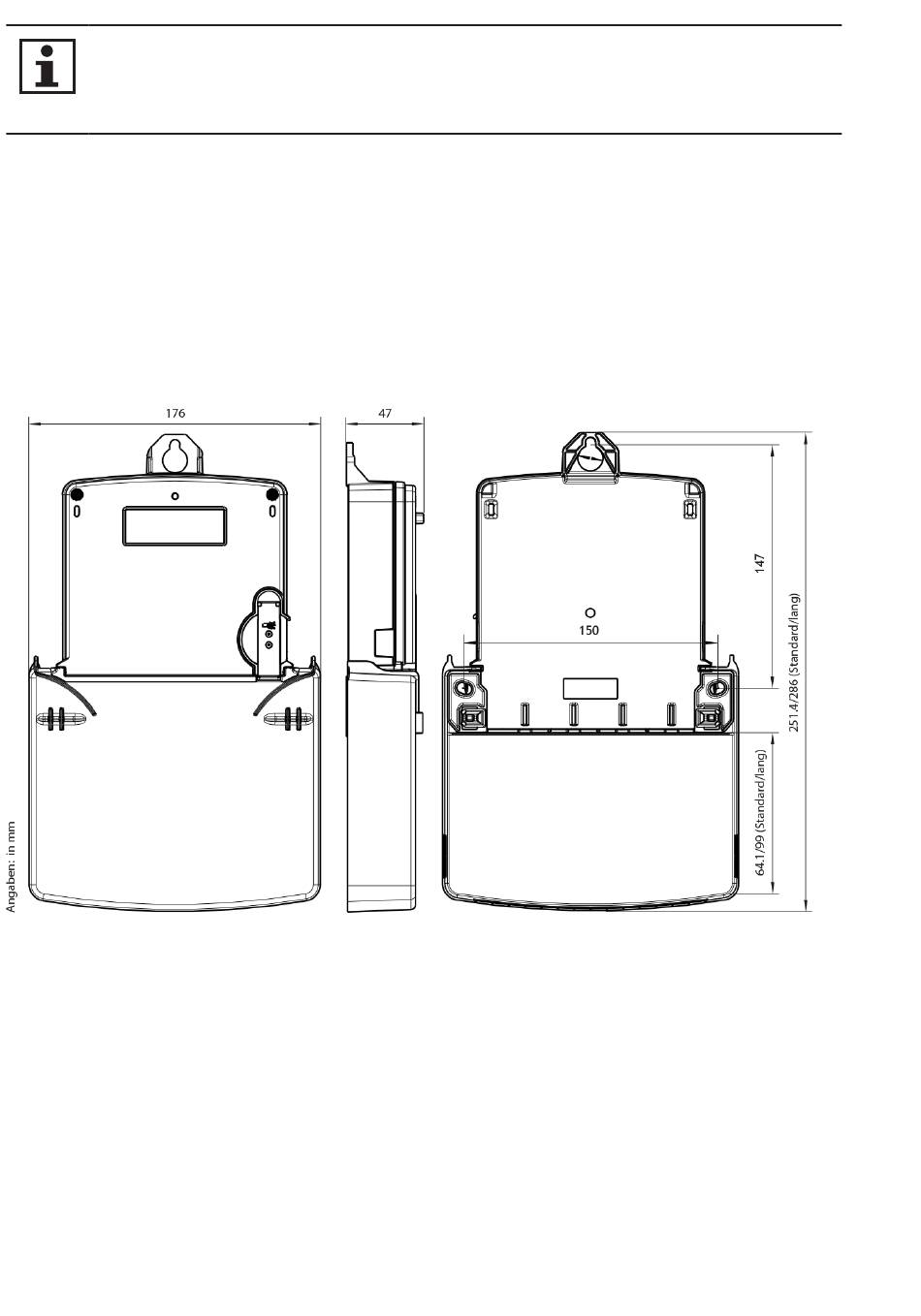

Die folgenden Abbildungen zeigen die für die Dreipunktmontage rele-
vanten Maße des Zählers.

Vorderansicht

Um den Zähler zu montieren, gehen Sie wie folgt vor:
1. Wählen Sie den Montageort und machen Sie sich mit bereits
bestehenden Installationen vertraut.
2. Demontieren Sie den Klemmendeckel wie im Kapitel
„Demontage des Klemmendeckels" auf Seite 22 beschrieben.
3. Positionieren und montieren Sie den Zähler lotrecht auf dem
Zählerplatz. Nutzen Sie hierfür ggf. die bauseits vorhandenen
Zählerschrauben zur Befestigung des Zählers auf dem Zählerkreuz.
Seitenansicht
von links
17
Rückansicht
