Anzeige

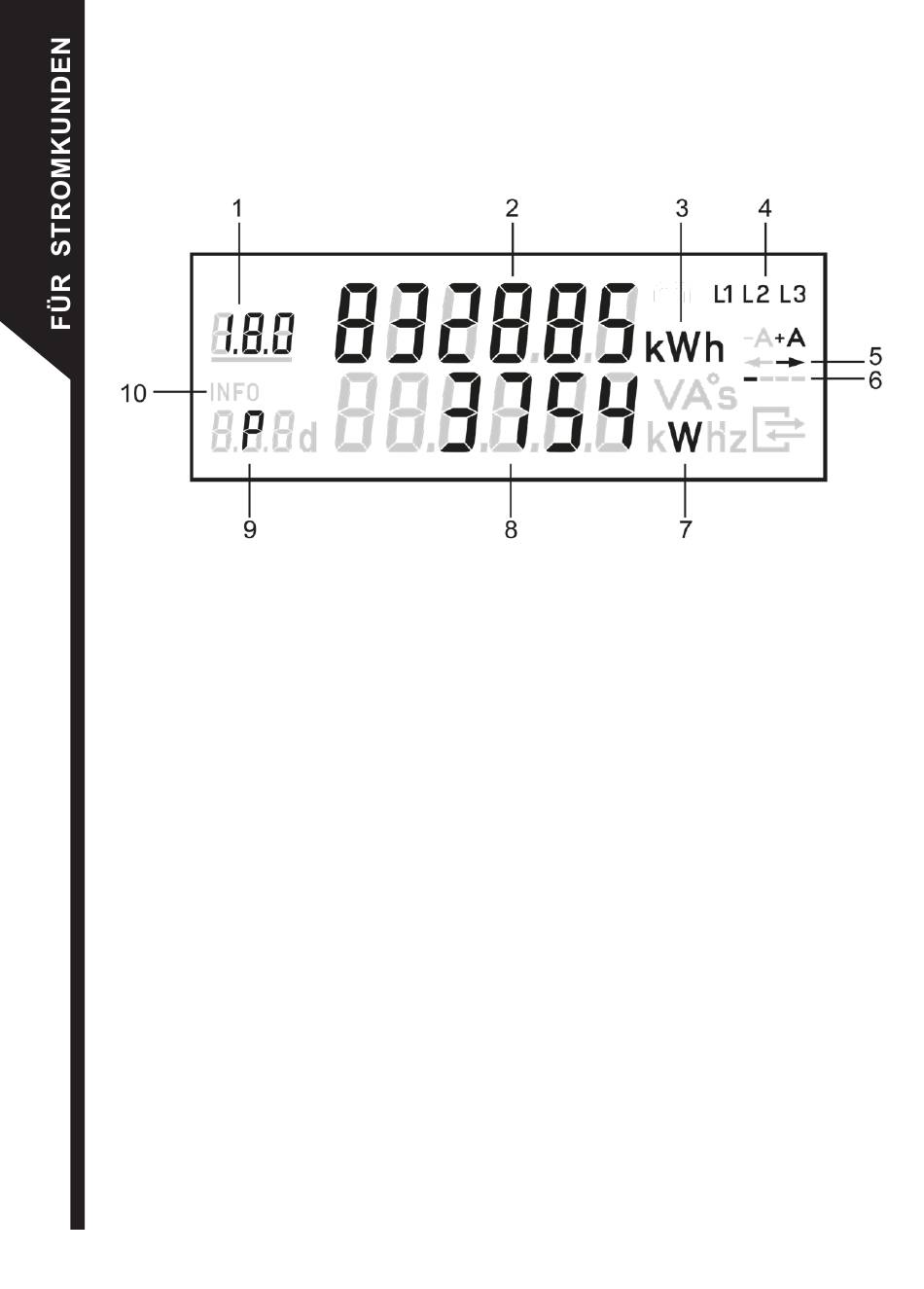

Bei der Flüssigkristallanzeige (LCD) handelt es sich um eine
2 x 6-stellige 7 Segmentanzeige mit folgendem Aufbau:
1 - Anzeige des OBIS-Codes (A)
2 - Wertebereich (A)
3 - Einheit des angezeigten Wertes (A)
4 - Phasenanzeige (S)
5 - Anzeige der Energierichtung (S)
6 - Balkenanzeige als Ersatz für die sich drehende Läuferscheibe (S)
7 - Einheit des angezeigten Wertes (I)
8 - Wertebereich (I)
9 - Kennzeichnung der angezeigten Werte (I)
10 - Kennzeichnung der aktiven Service-Anzeige in der 2. Zeile (S)
A = Abrechnungsrelevante Daten
S = Statusinformation
I = InformationsanzeigeBeispiele für Anzeigen
