6.2 Maschine ankuppeln

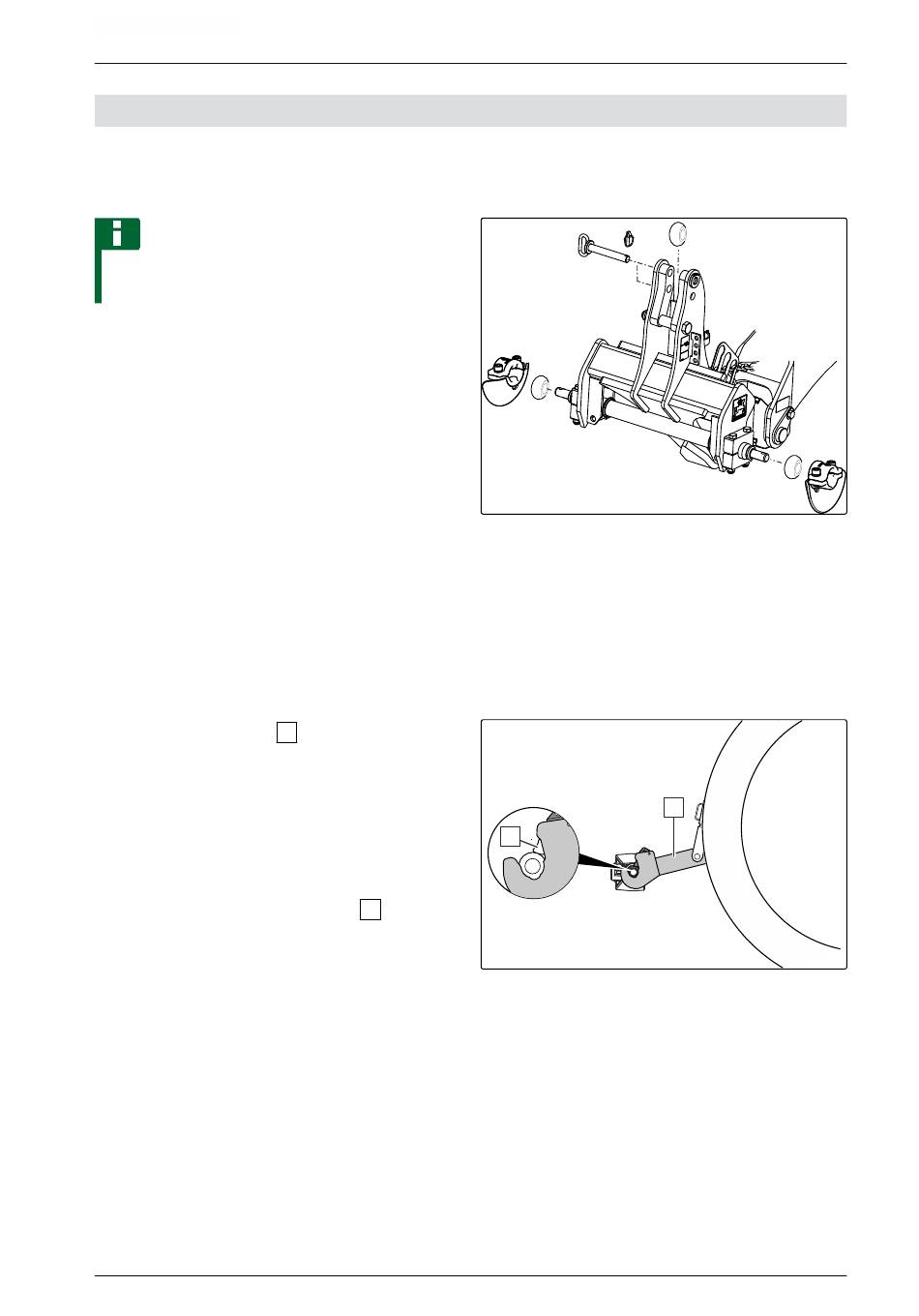

6.2.1 Tragbock vorbereiten

HINWEIS
Kugelhülse ohne integriertem Fangprofil verwen-
den.
1. Von der Sicherung gegen unbefugte Benutzung
das Vorhängeschloss abnehmen.
2. Sicherung gegen unbefugte Benutzung von Ver-
bindungseinrichtung abnehmen.
3. Kugelhülse auf die Unterlenkerbolzen stecken.
4. Fangprofil auf die Unterlenkerbolzen stecken und
sichern.
5. Kugelhülse auf den Oberlenkerbolzen stecken.
6. Kugelhülse mit Klappstecker sichern.

6.2.2 Traktorunterlenker ankuppeln

1. Die Traktorunterlenker 1 auf gleiche Höhe ein-
stellen.
2. Traktor an die Maschine heranfahren.
3. Vom Traktorsitz aus die Traktorunterlenker ankup-
peln.
4. Prüfen, ob Unterlenker-Fanghaken 2 korrekt
verriegelt sind.
5. Traktorunterlenker seitlich verriegeln.
MG6480-DE-II | F.1 | 30.07.2021
6 | Maschine vorbereiten
1
2
Maschine ankuppeln
CMS-T-00005789-D.1
CMS-T-00005150-A.1
CMS-I-00004432
CMS-T-00004294-E.1
CMS-I-00003346
43
