SCHALTTAFEL

Die an der vorederen Seite der Schalttafel angebrachten
Sicherungen, Schalter und Steckverbinder sorgen für die
nachfolgenden Funktionen.
Die eventuelle Ersetzung der Sicherungen soll nur bei
getrenntem Versorgungskabel erfolgen.

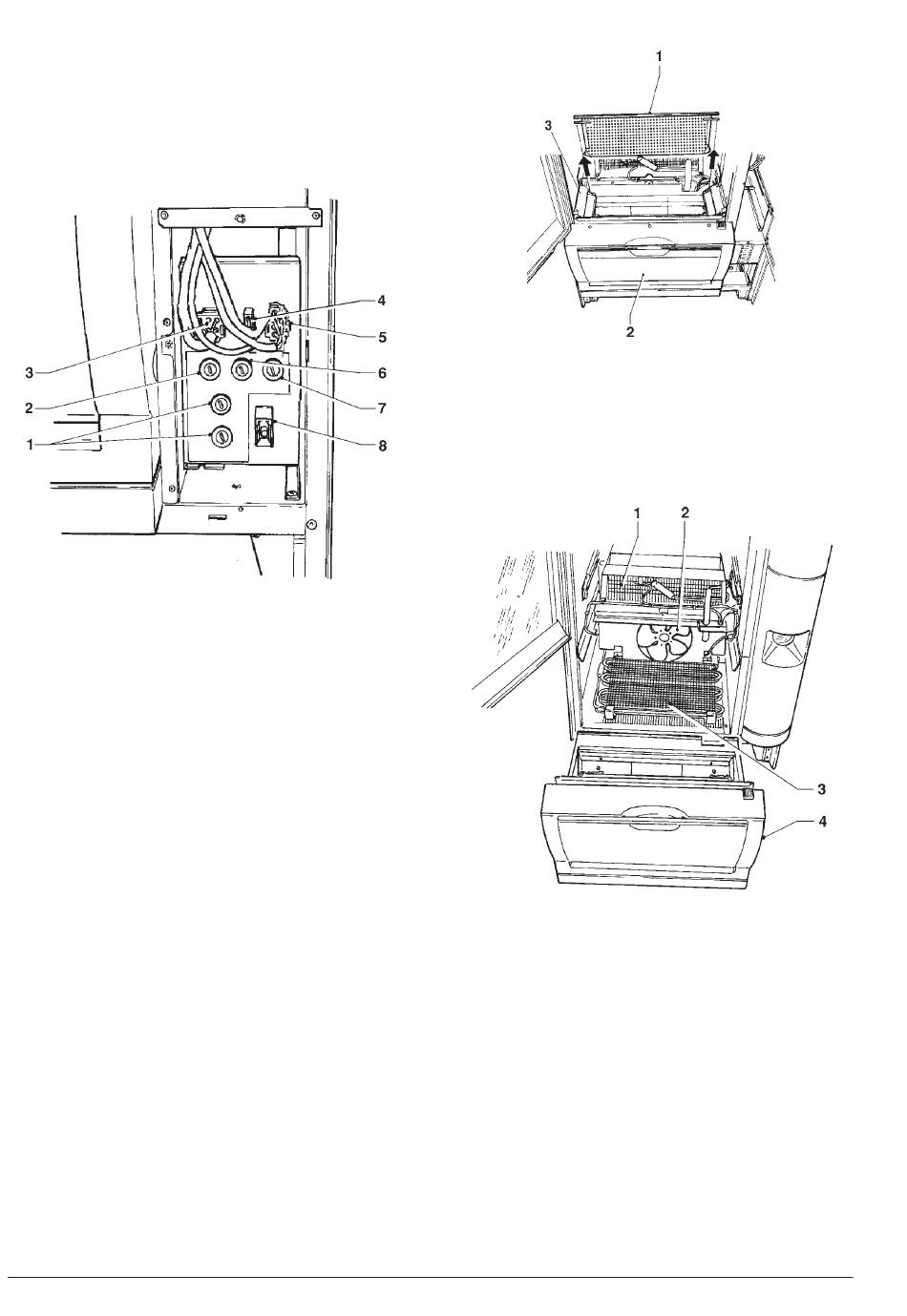

Abb. 24
1 Leitungssicherungen
2 Schutzsicherung Transformatoren-Primärwicklung
3 Steckverbinder CPU-Schaltkartenspeisung
4 Steckverbinder Lampe
5 Steckverbinder Kompressor und Motorlüfter
6 Schutzsicherung Sekundärwicklung
7 Schutzsicherung Sekundärwicklung
8 Schalter Zahlungssystemraum
ZUGANG ZUR KÜHLGRUPPE
Sollte man aus irgendeinem Grund vom Gerät aus auf die
Kühlgruppe zugreifen müssen, ist wie folgt vorzugehen:
- das letzte Tablett entfernen;
- das diebstahlsichere Gitter entfernen;
- die Befestigungsschrauben des Produktentnahme-
raums lösen und denselben herausziehen;
- Zur erneuten Montage auf umgekehrte Weise vorge-
hen.
© by NECTA VENDING SOLUTIONS SpA
Abb. 25
1 Diebstahlsicheres Gitter
2 Entnahmeraum
3 Photozellenhalterung
Abb. 26
1 Verdampfer
2 Lüfter
3 Kondensator
4 Entnahmeraum
