INTERNE BESTANDTEILE

Die auf dem Regal des Schrankes befindliche Verdampfer-
gruppe besteht aus zwei Lüfter, einem Verdampfer, ei-
nem Luftbeförderer und einer unter dem Verdampfer
selbst befindlichen Wanne zum Auffangen von Wasser.
Die im Inneren des Münzschaltgerätraums befindliche
C.P.U.-Platine (central processing unit - Zentrale Steue-
rung) sorgt für eine ordnungsgemäße Steuerung der
Gerätfunktionen.

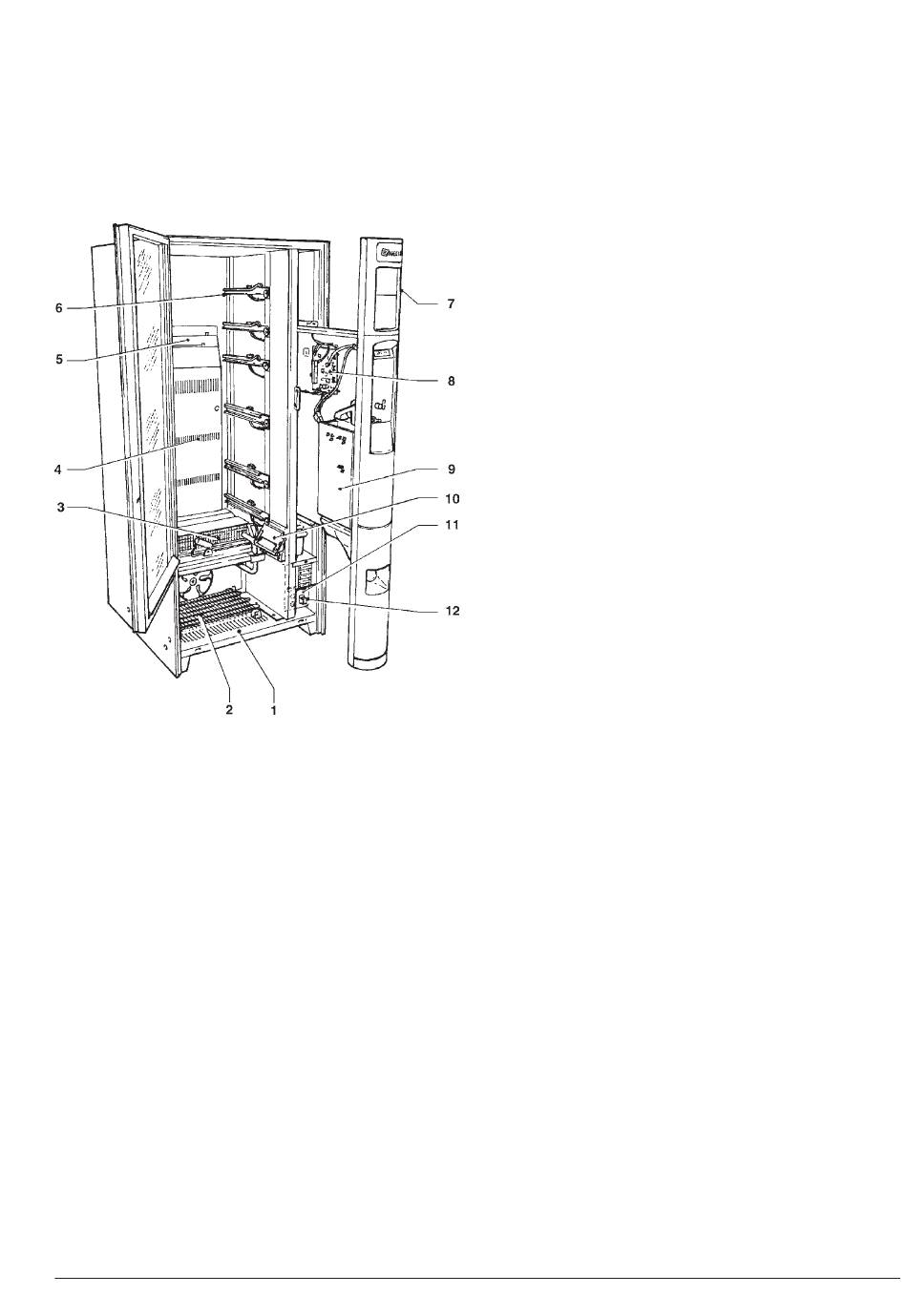

Abb. 15
1 - Aufnahme für Produktentnahmeraum
2 - Kondensator Kühlgruppe
3 - Verdampfer Kühlgruppe
4 - Gitter Kaltluftverteilung
5 - Entfernbare Gitterabdeckung
6 - Tablettführungsschienen
7 - Ausziehbarer Zahlungssystemraum
8 - C.P.U.-Schaltkarte
9 - Öffnungsfähige Münzschaltgeräthalterung
10 - Photozellen für Produktdurchlauf
11 - Elektrische Schalttafel
12 - Türschalter Zahlungssystemraum
Die Kühleinheit befindet sich im unteren Teil des Schran-
kes.
Durch Entfernen der letzten Lüftungsgitterabdeckung (sie-
he Abb. 15), wird mit Hilfe der Luftströmung im Zellen-
inneren eine gleichbleibende Temperatur zwischen 9°
und 12°C erreicht.
Bei Abdecken des Lüftungsgitters, wird ein Temperatur-
unterschied zwischen den drei oberen (12°-16°C) und
den drei unteren Tabletts (8°-10°C) erreicht.
Das Abtauen der Kühleinheit erfolgt alle 6 Stunden auto-
matisch. Dieser Zeitabstand ist aber je nach Bedarf ver-
stellbar.
Die im unteren Geräteteil befindliche Schalttafel enthält
die den Kompressor, die Schutzsicherungen und den
Türschalter aktivierende Relais-Schaltkarte.
© by NECTA VENDING SOLUTIONS SpA

HAUPTSCHALTER

In der Schalttafel (siehe Abb. 28) befindet sich ein Mikro-
schalter, welcher bei Öffnen des herausziehbaren
Zahlungssystemeraums die Stromzufuhr zur Elektroan-
lage des Automaten unterbricht,
mit Ausnahme des Klemmenbretts für den Netzanschluß
und des Schaltergebietes selbst, die immer unter Span-
nung bleiben.
Vor Abnahme der Verkleidung dieser Teile (die durch
eigene Schilder gekennzeichnet sind) muß der äußere
Schalter ausgeschaltet werden.
Bei Bedarf, kann durch Einführen des mitgelieferten spe-
zifischen Schlüssels die Speisung des Geräts wiederher-
gestellt werden.
Sämtliche Betätigungen, die bei eingeschaltenem
Strom und offener Türe durchgeführt werden müssen,
dürfen nur durch qualifiziertes Personal ausgeführt
werden, das um die Gefahren dieser Arbeiten Be-
scheid wissen muß.
MANUELLE FREIGABE
DES ENTNAHMERAUMS
Einige Modelle haben eine Sperrvorrichtung am Entnahme-
raum, welche im Anschluß an eine Ausgabe (siehe Para-
meter für die Raumsperre) elektrische freigegeben wird.
Sollte es aus irgendeinem Grund notwendig sein bei
fehlender Spannung den Raum öffnen zu müssen, so ist
wie folgt zu verfahren:
- das letzte Tablett entfernen;
- das Diebstahlschutzgitter entfernen;
- die Sperrvorrichtung mit der Hand betätigen.
