Kapitel 3

INSTANDHALTUNG

Die in diesem Abschnitt beschriebenen Wartungsarbeiten
müssen mit eingeschaltetem Automaten und deswegen
durch Fachpersonal vorgenommen werden, daß gerät-
spezifische Kenntnisse besitzt und über die mit der In-
standhaltung des Gerätes verbundenen Gefahren infor-
miert ist.
Um der Anlage bei offener Tür Spannung zuzuführen,
genügt es, den eigens dafür vorgesehenen Schlüssel in
den Schalter der Zahlungsraumtür (siehe Abb. 28) einzu-
führen.
Im Gerätinnere bleiben nur Teile unter Spannung, die
über Abdeckungen geschützt sind. Auf diesen Ab-
deckungen sind spez. Schilder mit der Hinweis "Vor
Abnahme Spannung entfernen".
Vor Entfernung dieser Abdeckungen soll der Automat
vom Netz getrennt werden.
Der Automat muß mindestens einmal jährlich von
Fachpersonal auf seine Unversehrtheit sowie auf die
Übereinstimmung mit den entsprechenden Normen
geprüft werden.
FUNKTION DER KARTE
UND DER SIGNALLEUCHTEN
Die C.P.U.-Karte (Central Processing Unit) steuert alle für
höchstmögliche Konfiguration vorgesehenen Verbraucher
und verarbeitet die von den Tasten, dem Zahlungssystem
und den Sensoren der Kühleinheit kommenden Informa-
tionen.
Auf der Schaltkarte befinden sich LEDs, welche während
des Betriebs folgendes anzeigen:
- Grünes LED (3) blinkt zu melden, daß die C.P.U.-
Platine regelmäßig funktioniert;
- Gelbes LED (4) zeigt die Anwesenheit von 5 VGS an;
- Rotes LED (7) schaltet sich ein, wenn aus irgend
einem Grund ein Reset in der Software vorgenommen
wird.

KONFIGURATION DER KARTE

Diese Karte unterstützt auch das MDB-Protokoll.
Die 4 Minidips zur Konfiguration des SW2-Münzschalt-
geräts (s. Abb. 17) müssen auf Stellung OFF (Executive).

AKTUALISIERUNG DER SOFTWARE

Der Automat ist mit "Flash-EPROM"-Speichern ausge-
stattet, die aktualisiert werden können.
Dabei kann die Streuerungsoftware des Automaten, ohne
Ersetzung des EPROM-Speichers, über geeignetes Pro-
gramm und System (Personal Computer oder ähnlich),
neu geschrieben werden.
Achtung !
Während der Softwareentladung wird geraten, die Steck-
verbindungen der Motoren von der C.P.U.-Schaltkarte zu
lösen (J1 und J2).
© by NECTA VENDING SOLUTIONS SpA

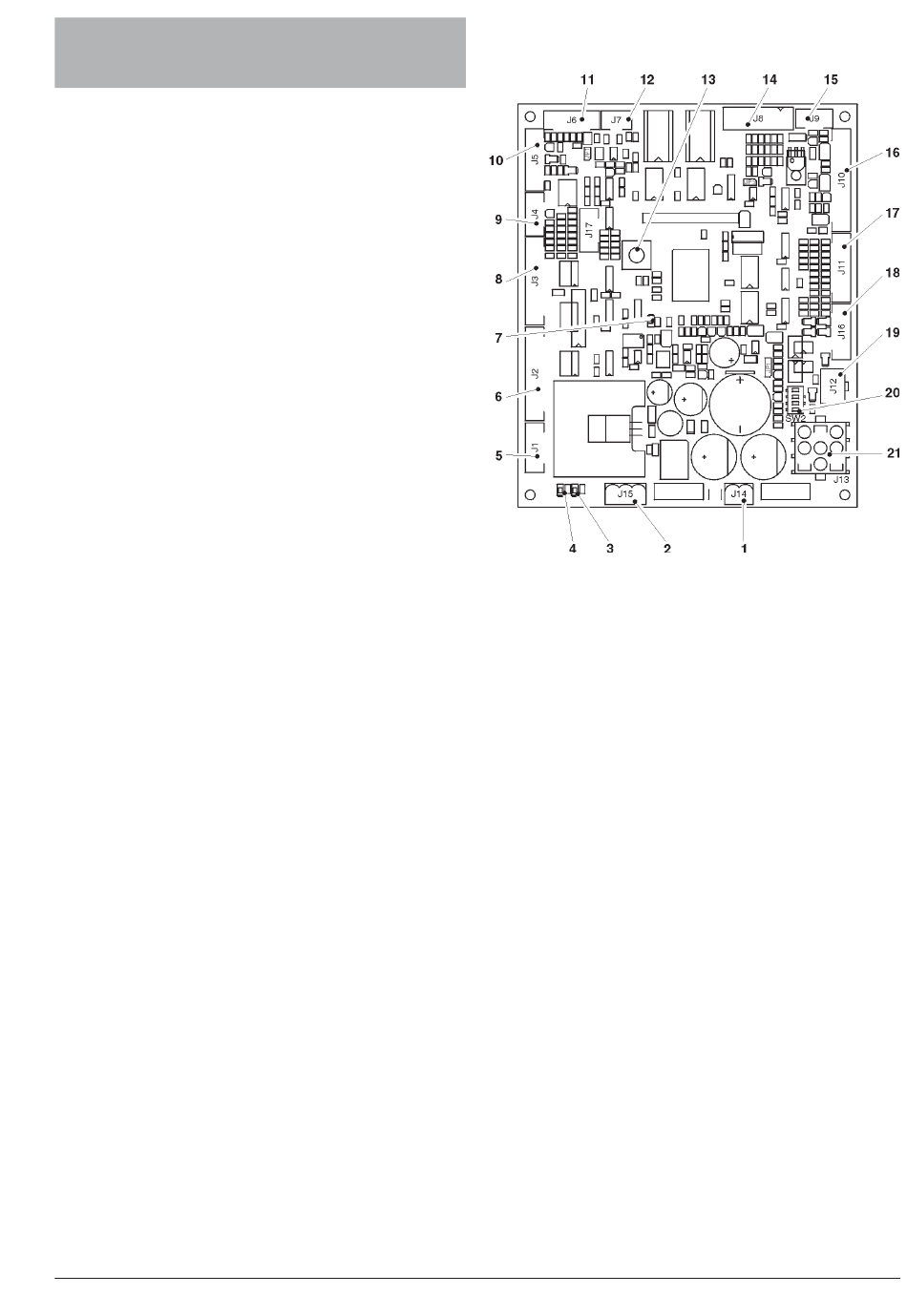

Abb. 17
1 - J14 Speisung Münzschaltgerät
2 - J15 Speisung Schaltkarte
3 - grünes LED run (DL2)
4 - gelbes LED 5 VGS (DL1)
5 - J1 Anschluß Entnahmeraumsperre
6 - J2 Kontrolle Spiralenmotore
7 - rotes LED Reset CPU (DL3)
8 - J3 Input/output
9 - J4 nicht benutzt
10 - J5 Programmiergerät(RS232)
11 - J6 Photozellen
12 - J7 Can bus
13 - Programmierungstaste
14 - J8 Münzprüfer
15 - J9 Sonde
16 - J10 Display Flüssigkristalle LCD
17 - J11 Tastenfeld
18 - J16 Tastenfeld
19 - J12 Erweiterung MDB
20 - Minidip Münzschaltgerät-einstellung (SW2)
21 - J13 Erweiterung BDV/EXE
25
0306 180-02
