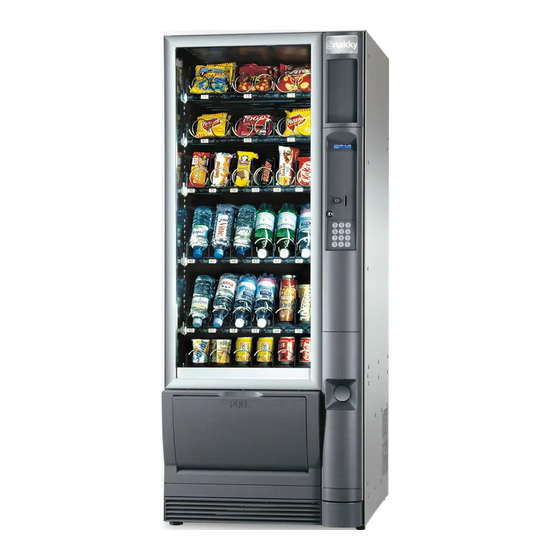

Necta Snakky Bedienung Und Installation
Vorschau ausblenden
Andere Handbücher für Snakky:
- Anleitung (16 Seiten) ,
- Bedienungs-, installations- und wartungsanleitung (72 Seiten)
Verwandte Anleitungen für Necta Snakky
Inhaltszusammenfassung für Necta Snakky
- Seite 1 BEDIENUNG, INSTALLATION UND WARTUNG Snakky Deutsch DOC. NO. H 180D 02 AUSGABE 3 2003-06...
- Seite 3 DICHIARAZIONE DI CONFORMITA’ DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KONFORMITÄTSERKLÄRUNG DECLARACIÓN DE CONFORMIDAD DECLARAÇÃO DE CONFORMIDADE VERKLARING VAN OVEREENSTEMMING INTYG OM ÖVERENSSTÄMMELSE OVERENSSTEMMELSESERKLÆRING YHDENMUKAISUUSTODISTUS Valbrembo, 03/05/2001 Dichiara che la macchina descritta nella targhetta di identificazione, è conforme alle disposizioni legislative delle direttive: 89/392, 89/336, 73/23 CEE e successive modifiche ed integrazioni.
-
Seite 5: Inhaltsverzeichnis
ÄNDERUNG DER TABLETTANZAHL SEITE 27 HAUPTSCHALTER SEITE 11 ÄNDERUNG DER TABLETTKONFIGURATION SEITE 27 MANUELLE FREIGABE DES ENTNAHMERAUMS SEITE 11 SCHALTTAFEL SEITE 28 ZUGANG ZUR KÜHLGRUPPE SEITE 28 PROGRAMMIERUNGSMENÜ SEITE 29 SCHALTPLAN SEITE 57 © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 6: Vorwort
Erkennungsnachweis, womit jede Art von tech- nischer Information einfach und schnell gegeben werden kann und die Ersatzteileverwaltung erleichtert wird. Abb. 1 Produktcode Gerät- nummer Modell Frequenz Betriebsspannung Strom Stromentnahme Art und Menge des Kühlgases Klasse des Kühlsystems © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 7: Gebrauch Des Verkaufsautomaten Von Verpackten Produkten
- die in der Kühleinheit vorhandenen Gase (Siehe Der Automat muß mindestens einmal jährlich von Schild) müssen von spezialisierten Firmen über Fachpersonal auf seine Unversehrtheit sowie auf die Sonderausrüstung sichergestellt werden. Übereinstimmung mit den entsprechenden Normen geprüft werden. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 8: Technische Daten
20° C wurden die folgenden Verbrauche erfaßt: Abb. 3 - Verbrauch je eine Stunde von Standby 151 Wh Der errechnete Stromverbrauch bezüglich der obener- wähnten mittleren Daten ist nur weisend zu betrachten. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 9: Schloss Mit Änderbarer Kombination
Die Schlüssel mit der alten Kombination sind für die Im allgemeienen wird nur der (silberfarbige) Gebrauchs- neue Kombination nicht mehr nutzbar. schlüssel verwendet, indem die (goldenfarbigen) Schlüs- sel zum Kombinationswechsel als Reserveschlüssel auf- bewahrt werden können. Abb. 4 © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 10: Auffüllen Und Reinigen
4 - Photozellen Produktdurchlauf (optional) eine Trennwand eingesetzt werden (siehe Abb. 7). 5 - Produktentnahmeraum 6 - Hauptschalter Abb. 7 1 - Spirale für 180°-Drehung 2 - Trenner A - Spiralensteigung B - Höchstabmessung des Produkts © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 11: Hygiene Und Reinigung
Steigung und die Richtung der verfügbaren Spiralen ent- nommen werden. ° ) ° Abb. 9 Zusammen mit dem Gerät wird eine Tabelle geliefert, in der die optimalen Tarierungen für die verschiedenen Produktarten enthalten sind, geliefert. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 12: Einschaltung
Fächern untergebracht werden, damit sie durch das GERÄUSCHPEGEL Herabfallen nicht beschädigt werden. Der Pegel des kontinuierlichen, äquivalenten, gewogenen Besonders dünnschichtige Produkte können durch An- Schalldrucks liegt unter 70 dB. wendung des eigens dafür vorgesehenen Distanzstücks abgegeben werden. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 13: Installation
1 - Befestigungsschraube für Münzenrutsche 2 - Münzenrutsche 3 - Öffnungshebel der Wahlvorrichtung 4 - Befestigungsschraube Wahlhebel 5 - Befestigungslöcher Münzschaltgerät 6 - Münzschaltgerätraum 7 - Münzschaltgerät 8 - Münzeneinnahmerutsche 9 - Münzenrückgaberutsche © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 14: Elektrischer Anschluß
Die Verwendung von Adaptern, Mehrfachsteckern oder zugänglich, sondern dienen ausschließlich der Einstel- Verlängerungskabeln ist verboten. lung der Programmierfunktionen. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUFGRUND DER NICHT- BEACHTUNG DER OBEN GENANNTEN VORSCHRIF- TEN ENTSTEHEN. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 15: Interne Bestandteile
Das Abtauen der Kühleinheit erfolgt alle 6 Stunden auto- matisch. Dieser Zeitabstand ist aber je nach Bedarf ver- stellbar. Die im unteren Geräteteil befindliche Schalttafel enthält die den Kompressor, die Schutzsicherungen und den Türschalter aktivierende Relais-Schaltkarte. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 16: Betriebsweise
" " gestattet, von einem Menü in ein Untermenü zu gehen oder eine Befehlsausführung zu bestätigen. Ausgangstaste " " gestattet entweder den Rückweg von einem Unter- menü in ein übergeordnetes Menü, oder die Befehlsver- weigerung eines im Moment aktiven Befehls. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 17: Statistik
Wahlnummer des zugeordneten Motors - Fehler deaktiviert bleibt. - Münzschaltgerätdaten - Photozellenfehler Wichtig! - Motorfehler Nach einer Störung an den Motoren dieser Wahlen, - Fehler Entnahmeraumsperre muß das Maschinenkonfigurationsverfahren des Me- nüs “Spiralen/Wahlen” durchgeführt werden. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 18: Test
Mit dieser Funktion werden die Zähler, welche die Voralarme verwalten, nullgestellt. EVADTS-ÜBERTRAGUNG Bei Aktivierung dieser Funktion, geht das Gerät in Warte- zustand für die Verbindung mit einer Vorrichtung zur Erfassung der Statistikdaten EVADTS. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 19: Technikermenü
Initialisierung Param. Kälte Temperatur Abtauen EVADTS Pass-Code Kühlgruppe Sicherheitscode Anschluß Display Sprache Meldungen Betreiber Pin-code Verkaufsf. Meldungen Personalisierte Voralarme Schwellen Zeichenfolgen Zähler Anzeige Zähler Schwellenzuordnung Kontrasteinstellung Gruppe-Nummer Verschiedenes Paßwort Energy saving Menümaskierung © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 20: Vorhandene Fehler
Fall erscheint am Display die Temperaturan- zeige von +41° C. Motorenfehler Mit dieser Funktion werden für ca. 1 Sekunde die fehler- haft arbeitenden Motoren angezeigt. Der Durchlauf aller eventuell fehlerhaft arbeitenden Moto- ren erfolgt automatisch. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 21: Parameterprogrammierung
Wird am Display die Funktion “Münzprüferlinien” (Pro- größerem Wert bekommt. grammierung der Linien) vom “Automatenladermenü” angezeigt, so ist die Änderung des Wertes der 6 Münzen- linien (von A bis F) des Münzprüfer berechtigt. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 22: Allgemeine Funktionen
Münzschaltgerät nach Drücken der Rückgabetaste oder am Ende einer einzelnen Ausgabe bezahlen wird. Der evtl. in Überschuß des programmierten Betrags vor- handene Kredit wird über diese Funktion einkassiert. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 23: Bonus Kostenlose Verkäufe
Zahlungssystemen kann bestimmt werden, ob on, versetzt die Programmierung erneut in einen nicht der Gesamtbetrag zurückzugeben ist oder nicht. konfigurierten Status. Diese Funktion dient, wenn die Eingabe in den Snakky SL verändert werden soll. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 24: Kühlungsparameter
In diesen Fällen kann das Gerät wie folgt programmiert werden: - eine Drehzeit jeder Spirale zur weiteren Regelung zum weiteren Setzen der normalen Umdrehung einstellen; - den gezahlten Betrag zurückgeben oder nicht; - weitere Wahlen auf der entsprechenden Spirale blockieren. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 25: Energy Saving
Produkte ab der letzten Nullstellung der Statis- tik aktivieren oder nicht. KONTRASTEINSTELLUNG LCD Mit dieser Funktion kann der Kontrast des Displays von mindestens 5% bis zu höchstens 99% (Default) reguliert werden. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 26: Statistik
Die Statistiken können für die Zähler insgesamt (alle Datentypen) oder selektiv annulliert werden, und zwar z.B. nach: Totalzähler - Auswahlen - Fehler - Münzschaltgerätdaten - Photozellenfehler; - Motorfehler. Relativzähler - Auswahlen - Fehler - Münzschaltgerätdaten - Photozellenfehler; - Motorfehler. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 27: Test
Bei Vorhandensein der Vorrichtung zur Erfassung des Produktdurchgangs, werden Ablesung und Unterbrechung des Lichtbündels kontrolliert. “Raumsperre” Bei Vorhandensein dieser Vorrichtung, kann mit Hilfe der Tasten “ ” und “ ” das Öffnen des Raumes gesperrt und entsperrt werden. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 28: Initialisierung
Ziffer. Drückt man die Bestätigungstaste " " nach Ände- unmittelbar am Modem angeschlossen ist, d.h. das "Mas- rung der 4. Ziffer, wird der Wert gespeichert und am ter GSM". Display erscheint “0000”. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 29: Instandhaltung
Ersetzung des EPROM-Speichers, über geeignetes Pro- gramm und System (Personal Computer oder ähnlich), neu geschrieben werden. Achtung ! Während der Softwareentladung wird geraten, die Steck- verbindungen der Motoren von der C.P.U.-Schaltkarte zu lösen (J1 und J2). © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 30: Konfiguration Der Tabletten
Auswurf des Produktes eine zusätzliche Hilfe. Evtl. sind diese den Spiralendraht entlang zu drücken, um die wirksame Stellung je nach dem verteilten Produkt zu bestimmen. Abb. 19 1 - Spiralen 2 - Auswerfer Abb. 21 © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 31: Änderung Der Tablettanzahl
(begonnen von oben nach unten), die zweite auf die Fachnummer 0 bis 5 (begonnen von links nach rechts). Deshalb besteht die mit dem Motor verbundene Auswahl- nummer aus der Tablettnummer und der Nummer der Marke. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 32: Schalttafel
- das letzte Tablett entfernen; Abb. 26 - das diebstahlsichere Gitter entfernen; Verdampfer - die Befestigungsschrauben des Produktentnahme- Lüfter raums lösen und denselben herausziehen; Kondensator Entnahmeraum - Zur erneuten Montage auf umgekehrte Weise vorge- hen. © by NECTA VENDING SOLUTIONS SpA 0306 180-02... -
Seite 61: Schaltplan
DIODE STECKER FÜR MÜNZSCHALTGERÄT EXE NETZFILTER PHOTODIODE PHOTOTRANSISTOR TÜRSCHALTER FLÜSSIGKRISTALLANZEIGE M1-... FREIGABEMOTOR STECKER FÜR MDB-MÜNZSCHALTGERÄT KOMPRESSOR LÜFTERMOTOR TEMPERATURFÜHLER RS232 SERIELLE SCHNITTSTELLE BALLAST OUT/R PLATINE TASTENPLATINE STARTER STEUERUNGSPLATINE (CPU) TRANSFORMATOR TX..TRÄGESICHERUNG (X=STROM) © by NECTA VENDING SOLUTIONS SpA 0306 180-02... - Seite 62 NECTA VENDING SOLUTIONS SpA sx36802...
- Seite 63 Snakky...
- Seite 64 NECTA VENDING SOLUTIONS SpA Sx36901...
- Seite 65 Snakky...
- Seite 66 © by NECTA VENDING SOLUTIONS SpA NOTE...
- Seite 67 Der Hersteller behält sich das Recht vor, die Eigenschaften der hier beschriebenen Geräte ohne Voranzeige zu ändern und lehnt gleichzeitig jede Verantwortung für mögliche Unrich- tigkeiten ab, die auf Druckfehler oder Abschreibfehler zurückzuführen sind. Alle Anweisungen, Zeichnungen, Tabellen und Informationen, die im allgemeinen im vorliegenden Band enthalten sind, müssen als vertraulich betrachtet werden und können weder teilweise noch vollständig reproduziert bzw an Dritte ohne die schriftliche Ermächti- gung des Herstellers weitergegeben werden, der das Alleineigentum besitzt.
