Anhang A: Messmedium Berührende Teile - Halstrup-Walcher PIZ Originalbetriebsanleitung

Differenzdruck-messumformer in zweileitertechnik
Inhaltsverzeichnis

Werbung

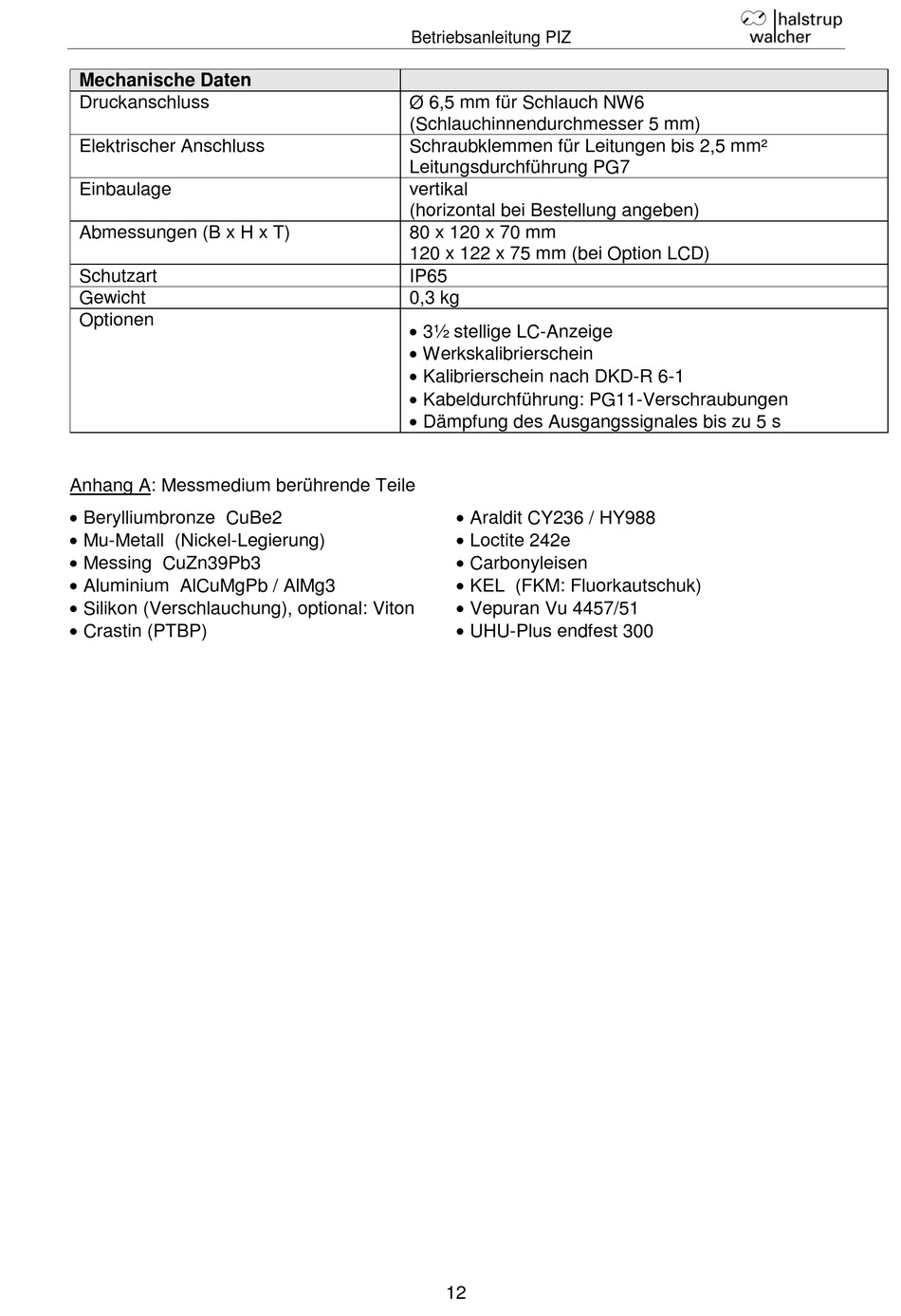

Mechanische Daten
Druckanschluss
Elektrischer Anschluss
Einbaulage
Abmessungen (B x H x T)
Schutzart
Gewicht
Optionen
Anhang A: Messmedium berührende Teile
 Berylliumbronze CuBe2
 Mu-Metall (Nickel-Legierung)
 Messing CuZn39Pb3
 Aluminium AlCuMgPb / AlMg3
 Silikon (Verschlauchung), optional: Viton
 Crastin (PTBP)
Betriebsanleitung PIZ
Ø 6,5 mm für Schlauch NW6
(Schlauchinnendurchmesser 5 mm)
Schraubklemmen für Leitungen bis 2,5 mm²
Leitungsdurchführung PG7
vertikal
(horizontal bei Bestellung angeben)
80 x 120 x 70 mm
120 x 122 x 75 mm (bei Option LCD)
IP65
0,3 kg
 3½ stellige LC-Anzeige
 Werkskalibrierschein
 Kalibrierschein nach DKD-R 6-1
 Kabeldurchführung: PG11-Verschraubungen
 Dämpfung des Ausgangssignales bis zu 5 s
 Araldit CY236 / HY988
 Loctite 242e
 Carbonyleisen
 KEL (FKM: Fluorkautschuk)
 Vepuran Vu 4457/51
 UHU-Plus endfest 300
12
