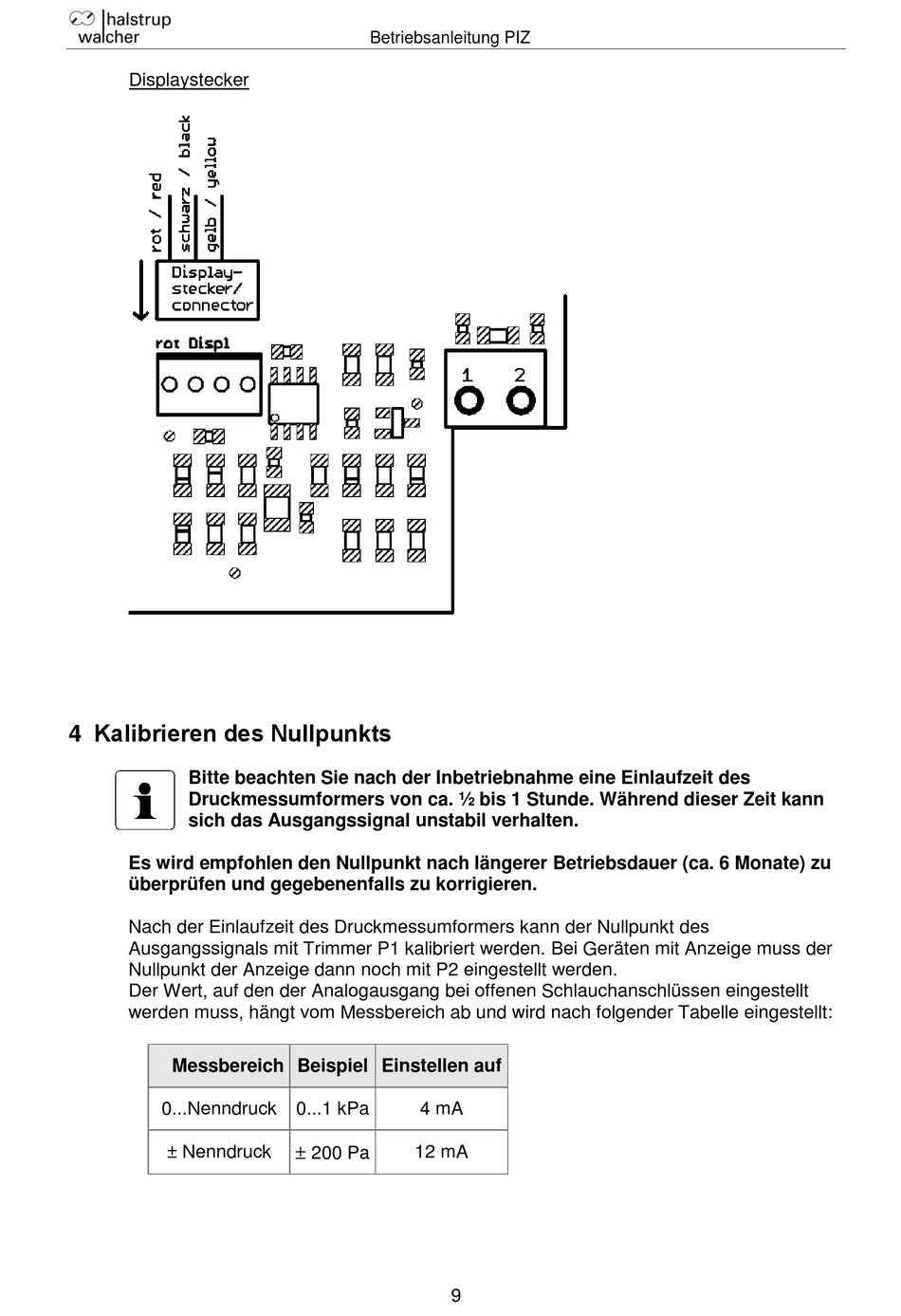

Displaystecker
4 Kalibrieren des Nullpunkts
Bitte beachten Sie nach der Inbetriebnahme eine Einlaufzeit des
Druckmessumformers von ca. ½ bis 1 Stunde. Während dieser Zeit kann
sich das Ausgangssignal unstabil verhalten.
Es wird empfohlen den Nullpunkt nach längerer Betriebsdauer (ca. 6 Monate) zu
überprüfen und gegebenenfalls zu korrigieren.
Nach der Einlaufzeit des Druckmessumformers kann der Nullpunkt des
Ausgangssignals mit Trimmer P1 kalibriert werden. Bei Geräten mit Anzeige muss der
Nullpunkt der Anzeige dann noch mit P2 eingestellt werden.
Der Wert, auf den der Analogausgang bei offenen Schlauchanschlüssen eingestellt
werden muss, hängt vom Messbereich ab und wird nach folgender Tabelle eingestellt:
Messbereich Beispiel Einstellen auf
0...Nenndruck 0...1 kPa
± Nenndruck
Betriebsanleitung PIZ
4 mA
200 Pa
12 mA
9
