September 2022
2.2 
Komponenten
Dieser Abschnitt zeigt die verschiedenen Teile des Rosemount 2460
System-Hubs.

Anmerkung

Der Rosemount 2460 ist für den Einsatz in nicht Ex-Bereichen
vorgesehen.

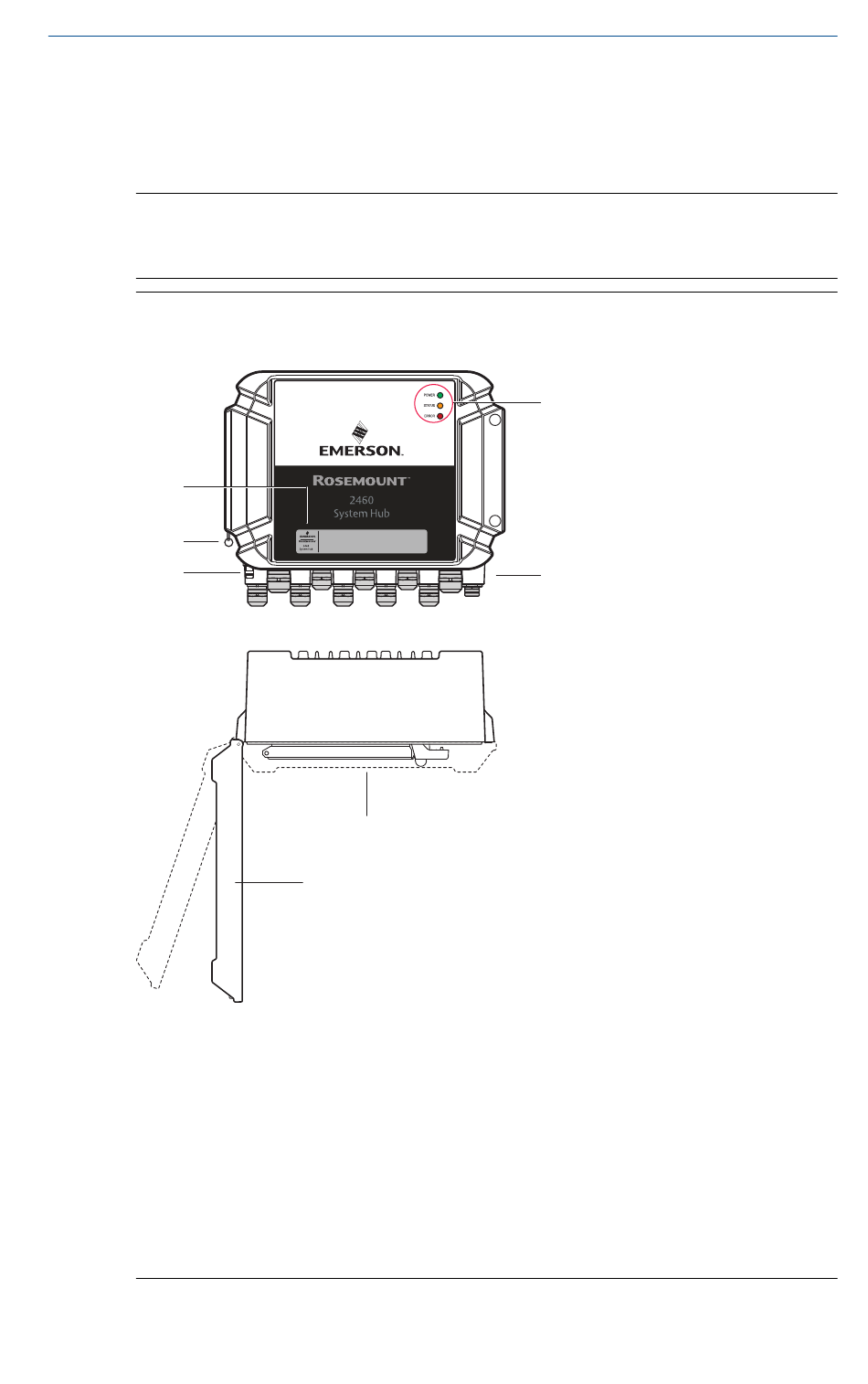

Abbildung 2-2: Rosemount 2460 System-Hub – Vorder- und

Draufsicht

A
B
C
A. Hauptetikett
B. Sicherungsring zur Befestigung des Deckels
C. Externe Erdungsklemme (M5-Schraube, flach, Ösenabmessung
max. 10 x 4 mm)
D. LEDs für Status- und Fehlermeldungen
E. Leitungseinführungen (neun (9) M20 x 1,5, zwei (2) M25 x 1,5)
F. Deckel (kann durch Entfernen des Sicherungsrings entfernt
werden)
G. Anschlussklemmenraum mit Kommunikationsplatinen und Ports
Kurzanleitung
G
F
D
E
Kurzanleitung
9
