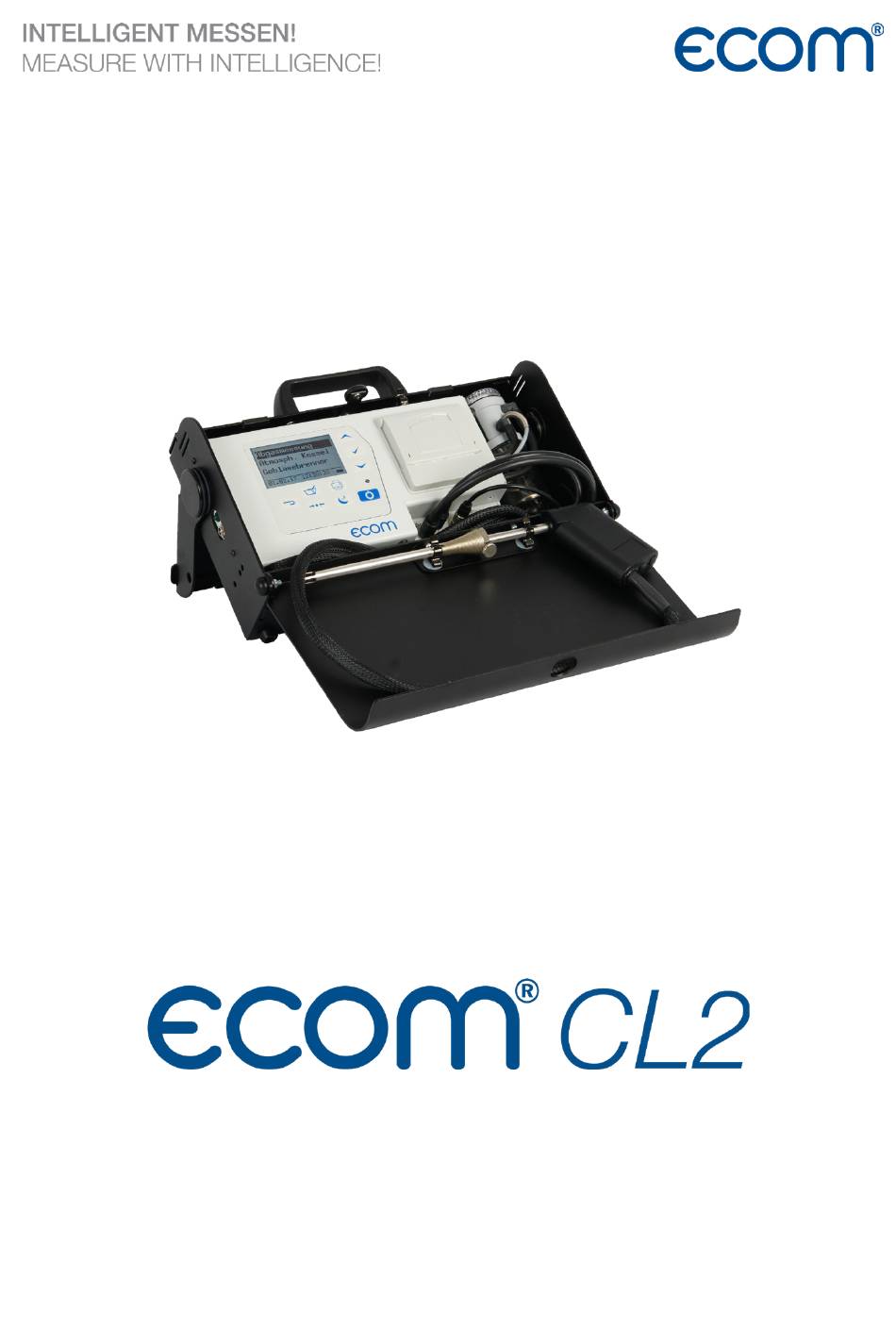

- Seite 1 Deutsch QUICK GUIDE Version ecom-CL2 Stand Nov. 2020...
-
Seite 2: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise WARNUNG Verletzungsgefahr Bei unsachgemäßen Arbeiten an Verbrennungsanlagen kann es zu Verletzungen kommen. Arbeiten an Verbrennungsanlagen dürfen nur von Fachkräften durch- geführt werden. VORSICHT Beschädigung der Elektronik Feuchtigkeit oder Frost kann die Elektronik beschädigen. Gerät nicht in feuchten Räumen oder bei Minusgraden lagern. VORSICHT Beschädigung der Sensoren Lösungshaltige Substanzen schädigen die Sensoren des Geräts. - Seite 3 Rußfilter regelmäßig kontrollieren. Den Rußfilter bei einem Grauwert der Rußskala > 3 wechseln. HINWEIS Vor der Inbetriebnahme die ausführliche Anleitung unter www.ecom.de/downloads beachten! HINWEIS Der T-Raumfühler Stick ist nicht Bestandteil bei der TÜV-Zulassung (1. BImSch, Anlage III, Abschnitt 3.4.1) Ihres Abgasanalysegeräts.
-
Seite 4: Geräteaufbau

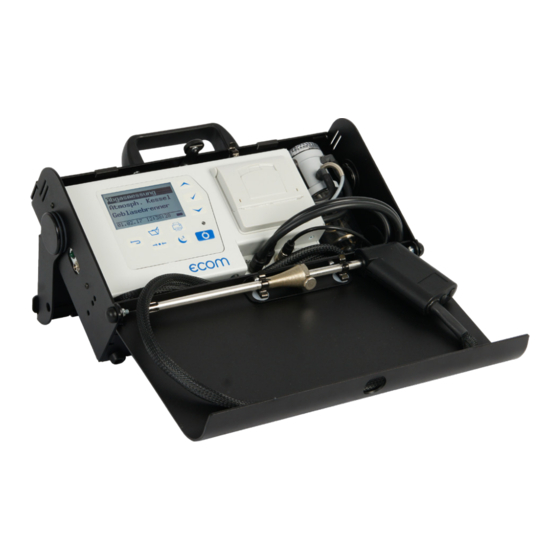

Geräteaufbau Anschluss Ladenetzteil Abgassonde Entrieglung Frontklappe Kondensatfalle Display Sondenhalter Drucker Ein-/Aus-Taste... - Seite 5 Anschluss ESC-Taste Cursorsteuerung Verbrennungsluft- temperatur Speichern Enter-Taste R232 Schnittstelle Druck-Taste Anschluss Zug Anschluss Druck CAL.-Taste Anschluss Messgas Anschluss Standby-Taste Abgastemperatur...
- Seite 6 Inbetriebnahme/Messung Feinstaubfilter kontrollieren. HINWEIS Wechseln bei Grauwert > 3 der Rußskala. Abgassonde anschließen. Gerät einschalten. Enter-Taste drücken. Brennstoff auswählen. Enter-Taste drücken. Ggf. Speicherplatz wählen. HINWEIS Kalibrierphase abwarten. Abgassonde im Abgasrohr positionieren. Kernstrom suchen. HINWEIS Messwerte min. 2 Minuten stabilisieren lassen. Messwerte zwischenspeichern. Ggf.
-
Seite 7: Technische Daten
Technische Daten Messgröße Bereich Verfahren 0 – 21 vol % elektrochemisch CO (ohne H 0 – 2000 ppm elektrochemisch CO (Option) 0 – 4000 ppm elektrochemisch NO (Option) 0 – 5000 ppm elektrochemisch 0 – CO berechnet 2 max. T-Gas 0 –... - Seite 8 Geräteinformationen Unter dem Menüpunkt „Kontrolle” zu finden. Fehlermeldung Der Sensor muss getauscht werden. „O -Sensor O mV” Mögliche Gründe: • Kabelbruch am Stecker Fehlermeldung „T-Gas” • T-Luft Fühler gebrochen oder „T-Luft” • Thermoelement gebrochen • Elektrische Leitung defekt Mögliche Gründe: •...
-
Seite 9: Wartung
Wartung Zur Sicherstellung der Genauigkeit Ihres Messgerätes empfehlen wir Ihnen die jährliche Überprüfung durch einen autorisierten ecom-Partner. Bei star- ker Beanspruchung sollten kürzere Überprüfungsintervalle gewählt werden. Sprechen Sie hierzu Ihren ecom-Partner an. Entsorgung • Verbrauchte Batterien an den dafür vorgesehenen Sammel- stellen abgeben. - Seite 10 Verbrauchsmaterial/Ersatzteile HINWEIS Verbrauchsmaterialien oder Ersatzteile finden Sie in unserem Webshop unter www.shop.ecom.de.
- Seite 12 GmbH Am Großen Teich 2 D-58640 Iserlohn info@ecom.de www.ecom.de Telefon: +49 2371 945-5 Fax: +49 2371 40305...
