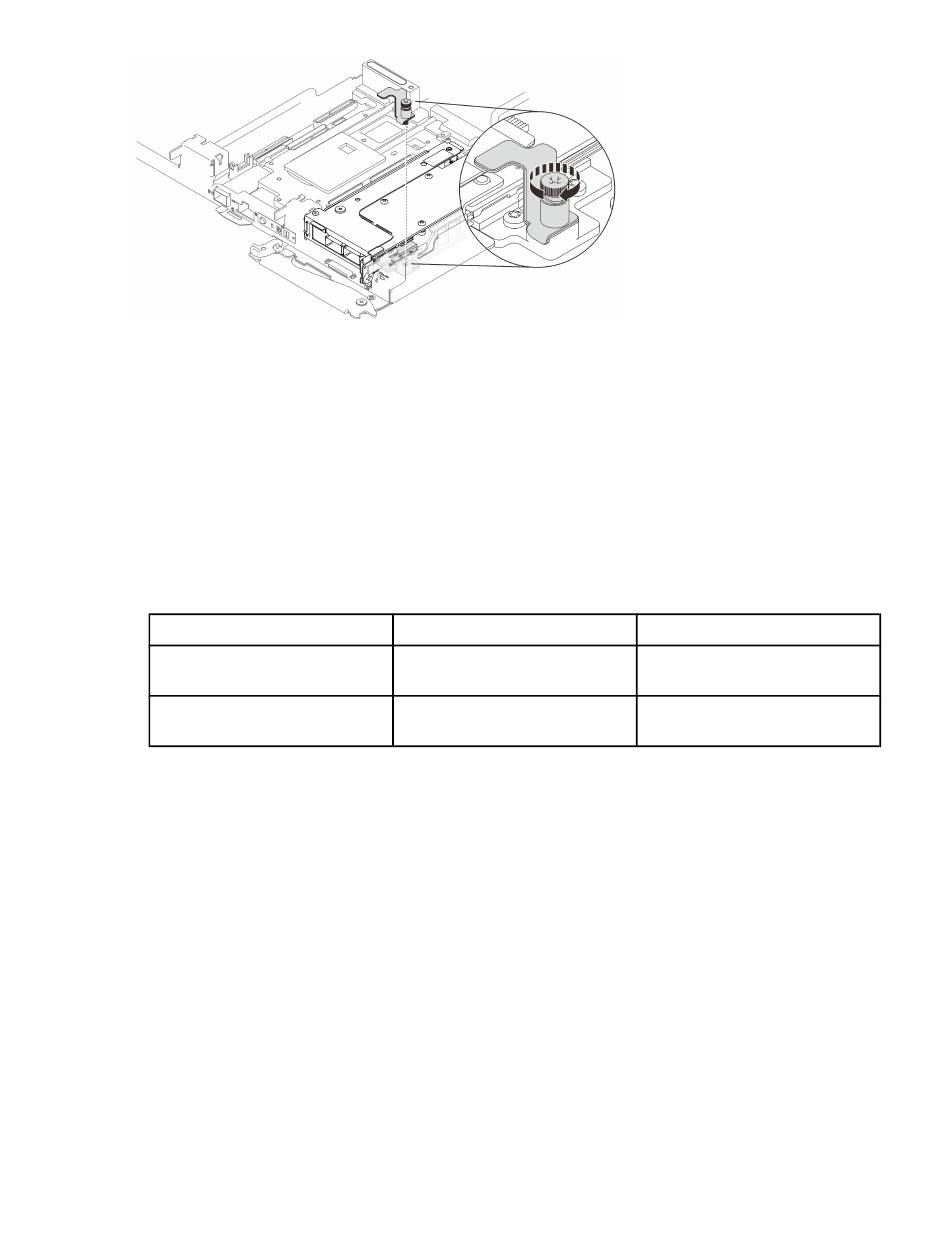

Abbildung 190. Installation der unverlierbaren Schraube der Klemmbefestigung
Schritt 6. Fahren Sie abhängig vom Typ des ConnectX-6 Adapters fort, der auf der Adapterkarte installiert
ist, mit dem nächsten Schritt fort:
• Eigenständiger ConnectX-6 Adapter
Fahren Sie mit
• Gemeinsam genutzter E/A
In der folgenden Tabelle finden Sie die unterstützten Konfigurationen für gemeinsam genutzte
ConnectX-6 E/A-Adapter:
Tabelle 35.
Konfiguration
Konfiguration 1: Gemeinsam
genutzte E/A – A
Konfiguration 2: Gemeinsam
genutzte E/A – B
Verkabeln Sie das Kabel entsprechend der jeweiligen Abbildung.
– Gemeinsam genutzte E/A – A (mit NVMe-/SATA-Laufwerken und M.2-
Rückwandplatine):
216
ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch
Nach dieser Aufgabe fort.
NVMe/SATA-Laufwerk M.2-Rückwandplatine
√
X
√
√
