d. Informationen zum Trennen von Kabeln entsprechend Ihrer Konfiguration finden Sie unter
„Entfernungsreihenfolge für Kabel" auf Seite
e. Ziehen Sie das GPU-Netzkabel ab.

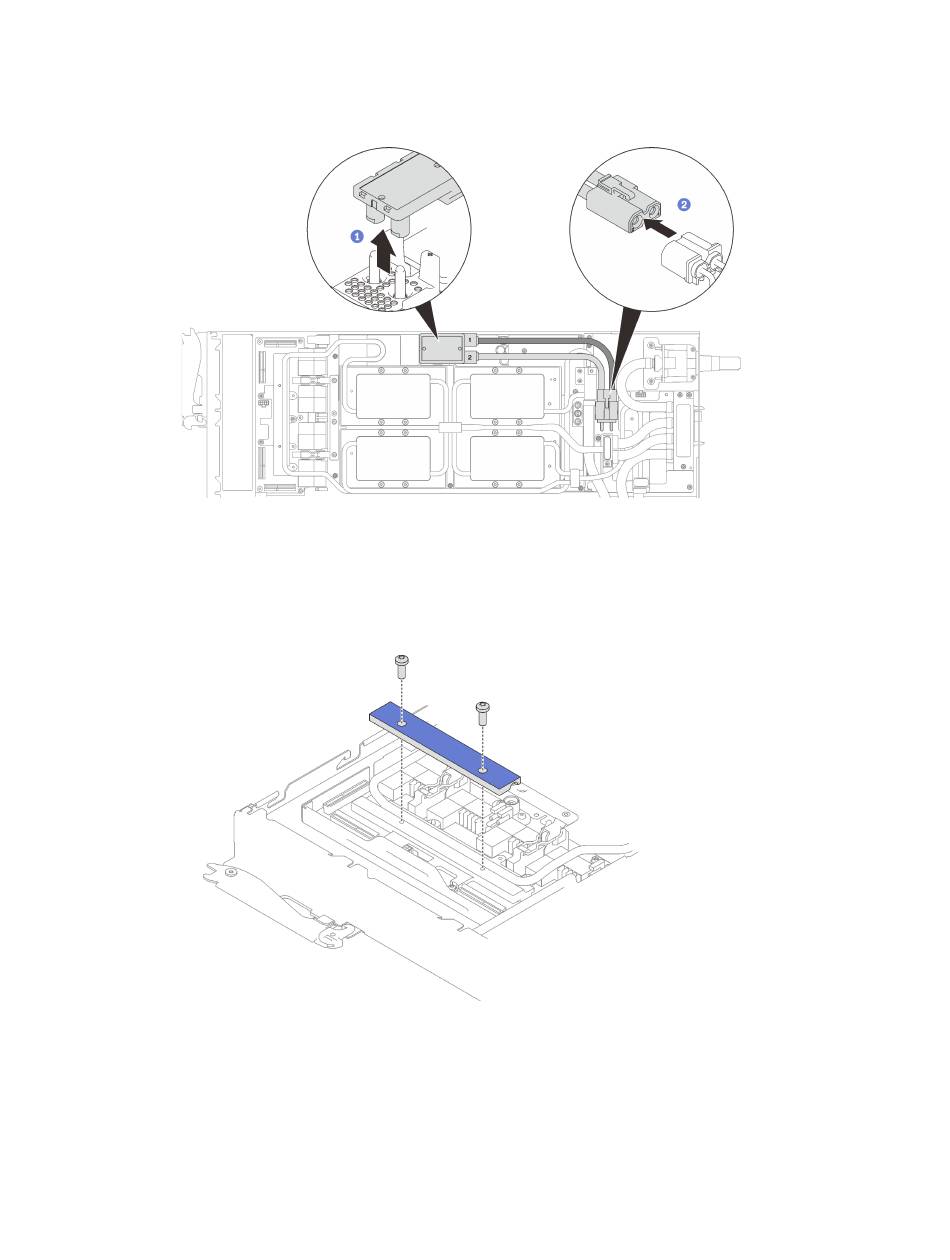

Abbildung 340. Entfernen des GPU-Netzkabels
f. Entfernen Sie abhängig von der Konfiguration die Klemmplatte oder das Laufwerk.
• Entfernen der Klemmplatte: Entfernen Sie die zwei Schrauben an der Klemmplatte, um die
Klemmplatte entfernen zu können.
Abbildung 341. Entfernen der Klemmplatte
• Entfernen des Laufwerks: siehe
g. Entfernen Sie die sieben T10-Torx-Schrauben des Wasserkreislaufs mit einem
Drehmomentschraubendreher und dem richtigen Drehmoment.
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt
0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch.
41.
„Laufwerk im GPU-Knoten installieren" auf Seite
.
