Lenovo ThinkSystem SD650 V2 Neptune Wartungshandbuch Seite 166

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall
dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand
verursachen kann.
Achtung:
• Read the following sections to ensure that you work safely.
– „Installationsrichtlinien" auf Seite 55
– „Sicherheitsprüfungscheckliste" auf Seite 56
• Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on.
Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen
Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
• Disconnect all external cables from the enclosure.
Anmerkung: Use extra forces to disconnect QSFP cables if they are connected to the solution.
Watch the procedure. A video of the installation and removal process is available:
• Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured
Vorgehensweise
Schritt 1. Entfernen Sie den Einbaurahmen aus dem Gehäuse (siehe
entfernen" auf Seite
Achtung: For safety, use the lift tool to remove the tray from the rack.
Schritt 2. Drücken Sie gleichzeitig den Entriegelungshebel und den Druckpunkt und schieben Sie die
Abdeckung zur Rückseite des DWC Einbaurahmen.

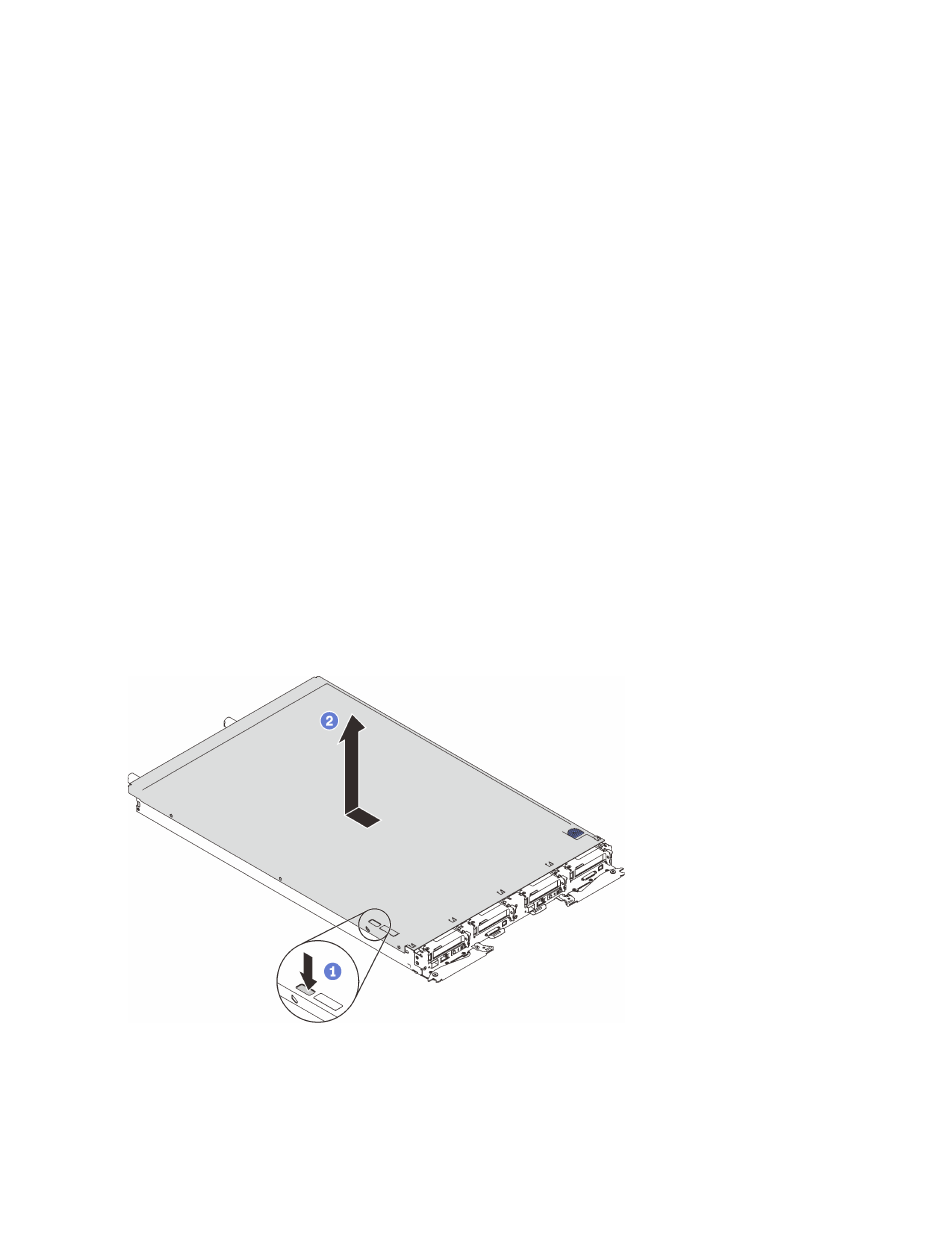

Abbildung 128. Entfernen der Abdeckung des Einbaurahmens
Schritt 3. Nehmen Sie die Abdeckung des DWC Einbaurahmen ab und legen Sie sie beiseite.
Anmerkung: Service-Etikett-Anweisungen befinden sich jeweils auf der Unterseite der
Abdeckung für Einbaurahmen.
158
ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch
154).
„DWC Einbaurahmen aus dem Gehäuse
