Lenovo ThinkSystem SD650 V2 Neptune Wartungshandbuch Seite 262

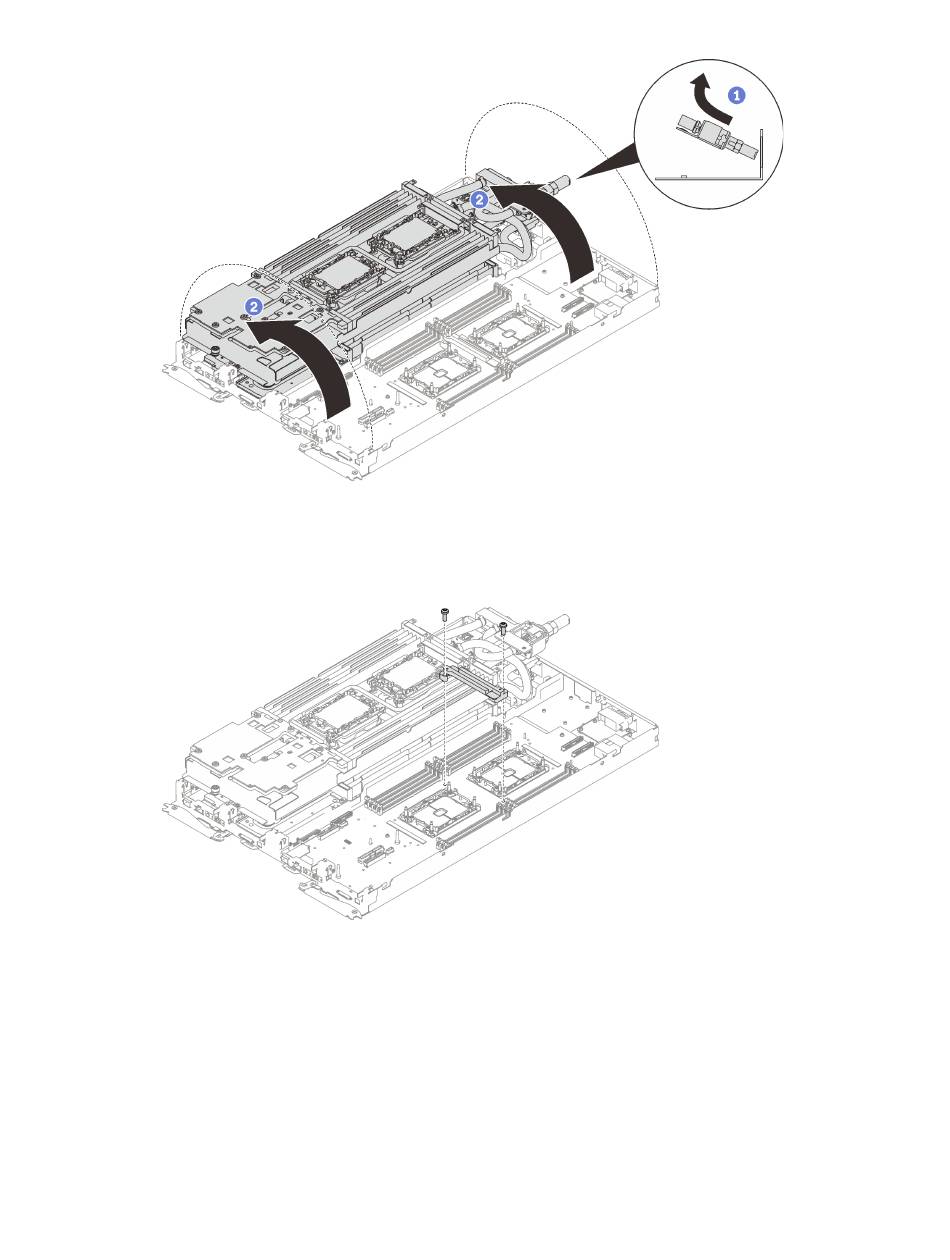

Abbildung 229. Wasserkreislauf falten
p. Entfernen Sie die zwei T10-Torx-Schrauben (pro Knoten), um die VR-Wasserkreislaufschiene
von der Systemplatine zu entfernen.
Abbildung 230. Entfernen der VR-Wasserkreislaufschiene
q. Entfernen Sie die Stromversorgungsplatine (siehe
Seite 220).
Schritt 2. Entfernen Sie die folgenden Schrauben.
• Fünf PH1-Kreuzschlitzschrauben pro Knoten auf der Systemplatine (mit einem
Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist).
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt
0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch.
• Zwei Abdrückschrauben pro Knoten an der Vorderseite des Knotens.
254
ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch
„Stromversorgungsplatine entfernen" auf
