Montageanleitung - Merax NS-901RE Gebrauchsanweisung

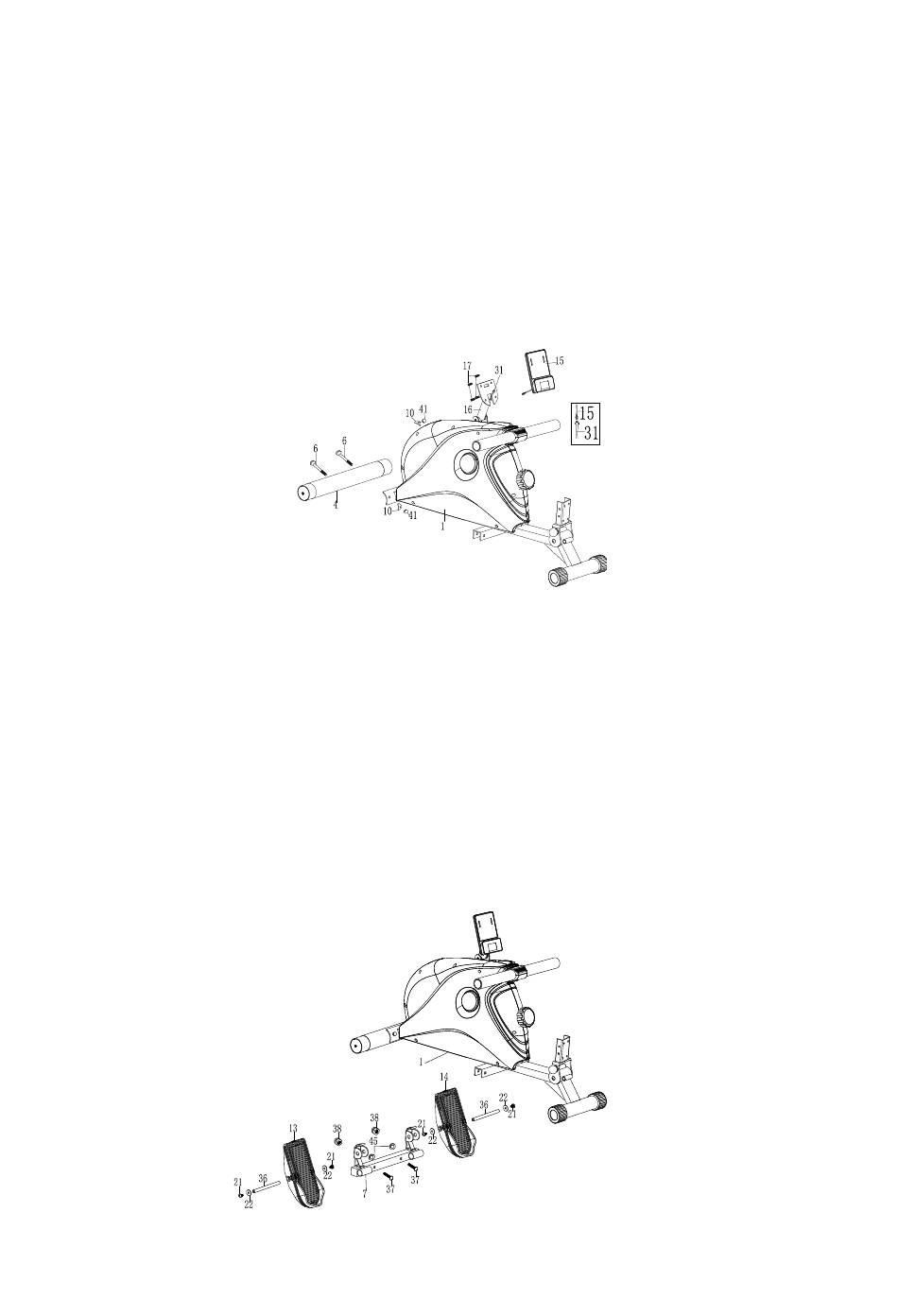

Schritt 1
●
Nehmen Sie den vorderen Standfuß (4) und fixieren Sie diesen mit zwei
Halterungsschrauben (6), zwei Kurvenscheiben (10) sowie zwei Hutmuttern
(41) am Hauptrahmen (1).
●
Schließen Sie das Sensorkabel (31) an der Rückseite des Computers (15)
an.
●
Schließen Sie den Computer (15) an die Computerhalterung (16) an.
Befestigen Sie den Computer mit den vier Schrauben (17), die auf der
Rückseite des Computers vormontiert sind.
Schritt 2
●
Nehmen Sie die Pedalhalterung (7) und fixieren Sie diese mit zwei
Halterungsschrauben (37), zwei Unterlegscheiben(45) sowie zwei
Hutmuttern (38) am Hauptrahmen (1).
●
Befestigen Sie das linke Pedal(13) an der linke Halterung des Pedalrohrs
(7).
●
Schieben Sie die Pedalachse (36) durch das linke Pedal (13) und fixieren
Sie diese mit zwei Inbusschrauben (21) und zwei Unterlegscheiben (22) an
der Pedalhalterung (7).
●
Wiederholen Sie die gleichen Schritte für das rechte Pedal (14).
