MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür
freigemachten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg,
wenn die Montage komplett fertiggestellt ist.
Zur Montage braucht man einen Kreuzschraubenzieher
, eine verstellbare
Schraubenschlüssel
, und einen Gummihammer
.

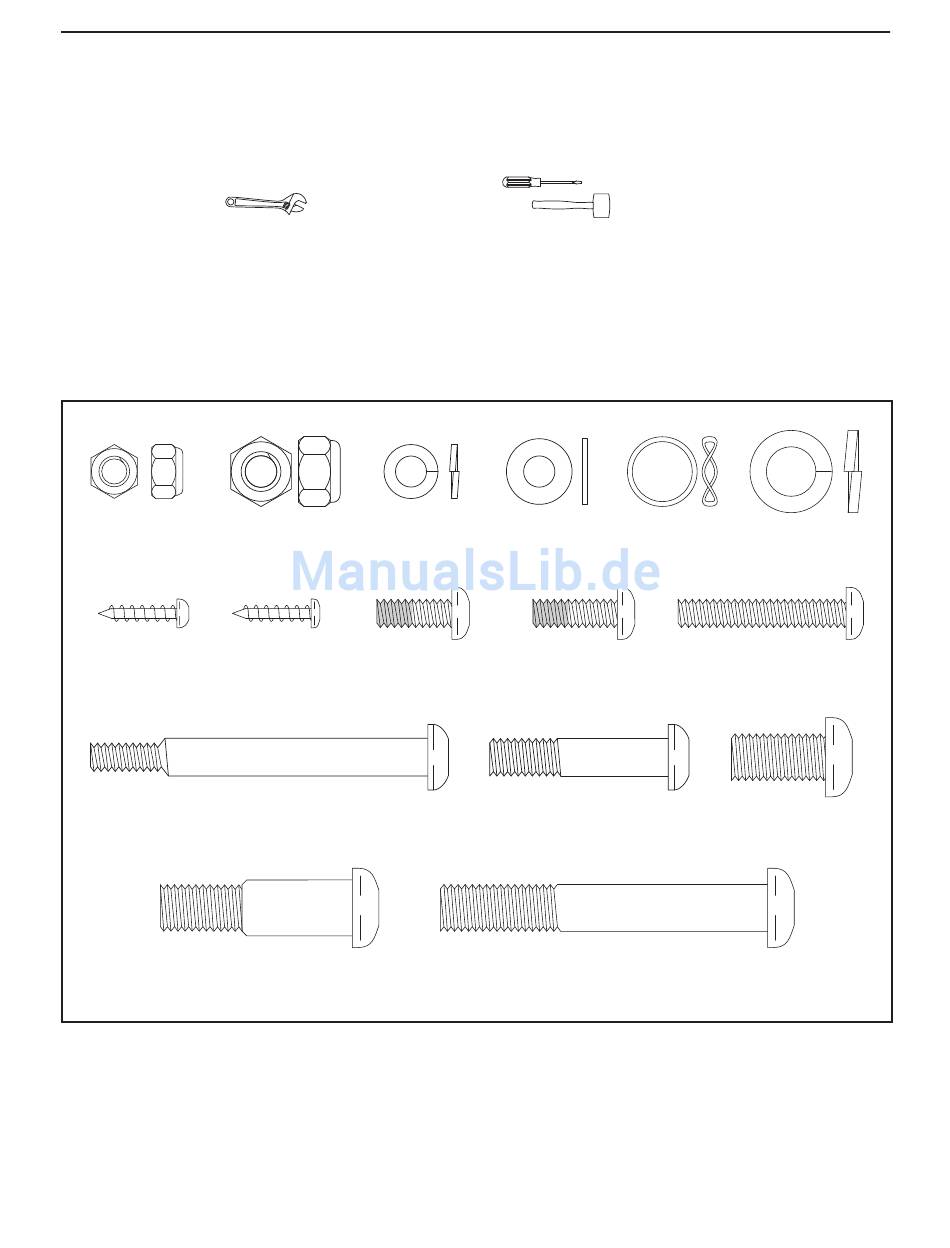

Während der Montage des Ellipsentrainers kann man die Abbildungen unten zur Identifizierung der kleinen Teile
benutzen. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der teileliste
gegen ende dieser Bedienungsanleitung. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage
gebraucht wird. Anmerkung: Einige der kleineren Teile wurden schon in der Fabrik montiert. Sollte Sie ein
Teil nicht im Teilebeutel finden, überprüfen Sie, ob es nicht schon an einem anderen Teil befestigt wor-
den ist. Um die Plastikteile nicht zu beschädigen, verwenden Sie bei der Montage, bitte, keine elek-
trischen Werkzeuge.
M6
M8
M6 Federring
M6 Scheibe
Wellenscheibe
M10 Federring
Kontermutter
Kontermutter
(88)–2
(78)–10
(101)–4
(35)–4
(77)–6
(82)–4
M4 x 16mm
M4 x 16mm
M6 x 16mm
M6 x 18mm
M6 x 36mm
Halbrundschraube
Schraube
Schraube mit
Schraube mit Nylon-
Linsenbolzen (76)–4
(84)–10
(94)–14
Nylon-Klemmteil
Klemmteil (102)–4
(80)–2
M6 x 72mm Bolzen
M8 x 38mm
M10 x 20mm
mit Ansatzschaft
Linsenschraube
Linsenschraube
(21)–2
(98)–4
(79)–4
M10 x 41mm
M10 x 70mm Linsenschraube (75)–6
Ansatzschraube (63)–2
