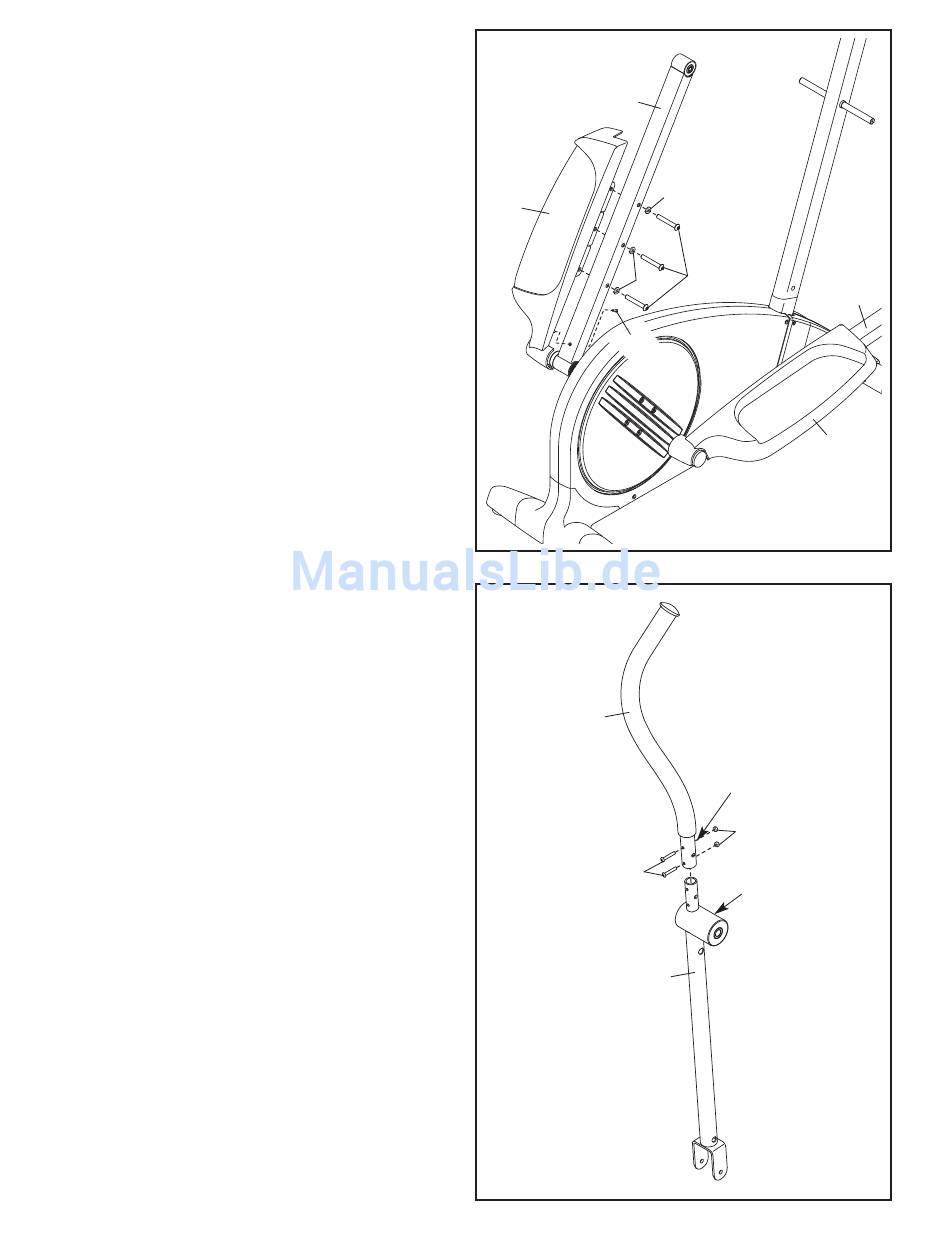

10. Finden Sie das linke Pedal (12), welches mit
einem Aufkleber mit der Aufschrift ,,Left"
markiert ist, und richten Sie es so aus, wie
angedeutet.
Befestigen Sie das linke Pedal (12) mit drei
M10 x 70mm Linsenschrauben (75), drei M10
Federringen (78) und einer M4 x 16mm
Schraube (94) am linken Pedalarm (14).
Wiederholen Sie diesen Schritt mit dem
rechten Pedal (13) und dem rechten
Pedalarm (14).
11. Finden Sie den linken Oberkörperarm (8),
welcher mit einem Aufkleber mit dem
Buchstaben „L" markiert ist.
Richten Sie den linken Oberkörperarm (8) und
ein Oberkörperbein (6) so aus, wie angedeutet.
Achten Sie darauf, dass sich die sechsecki-
gen Löcher und die breite Seite des
Oberkörperbeins an den angedeuteten
Stellen befinden.
Schieben Sie den linken Oberkörperarm (8) auf
das Oberkörperbein (6).
Befestigen Sie den linken Oberkörperarm (8)
mit zwei M6 x 36mm Linsenbolzen (76) und
zwei M6 Kontermuttern (77). Achten Sie
darauf, dass sich die Kontermutter in den
sechseckigen Löchern befinden.
Wiederholen Sie diesen Schritt mit dem
rechten Oberkörperarm (nicht abgebildet)
und dem anderen Oberkörperbein (nicht
abgebildet).
10
14
12
78
94
11
8
76
10
78
75
13
Sechseckigen
Löchern
77
Breite Seite
6
14
