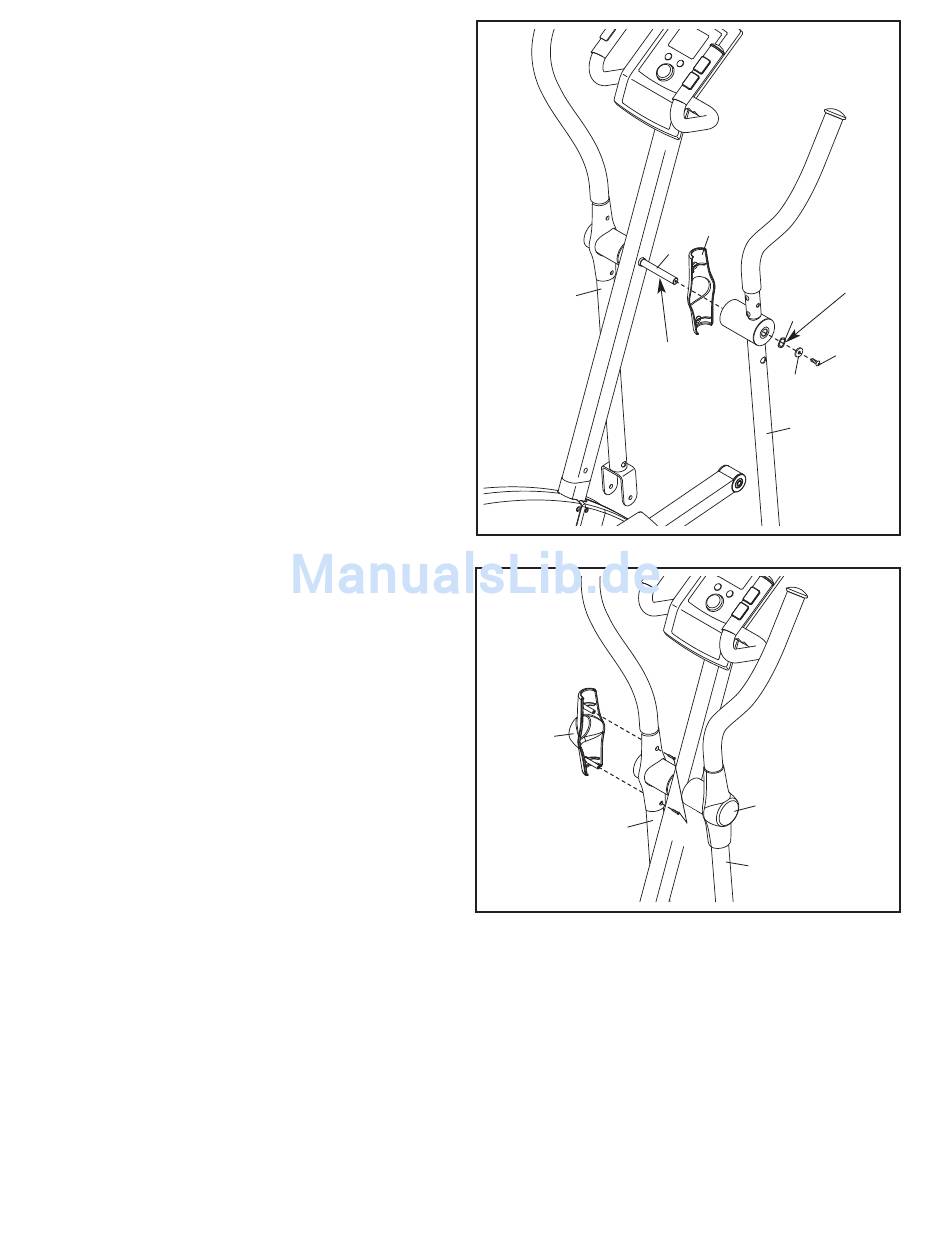

12. Geben Sie eine großzügige Menge beigelegten
Schmierfetts auf die Achsen der Pfosten (2).
Geben Sie dann ein wenig Schmierfett auf die
zwei Wellenscheiben (88).
Richten Sie eine Innenarmabdeckung (22) und
das rechte Oberkörperbein (6) so aus, wie
angedeutet.
Schieben Sie die Innenarmabdeckung (22) und
das rechte Oberkörperbein (6) auf die rechte
Seite des Pfostens (2).
Schieben Sie eine Wellenscheibe (88) auf die
Achse auf der rechten Seite des Pfostens (2).
Befestigen Sie das rechte Oberkörperbein (6)
mit einer M6 x 16mm Schraube mit Nylon-
Klemmteil (80) und einer M6 Unterlegscheibe
(35). Vergewissern Sie sich, dass sich die
Wellenscheibe (88) auf der Achse befindet.
Befestigen Sie den rechten Oberkörperbein
(6) auf die gleiche Weise.
13. Befestigen Sie eine Außenarmabdeckung (20)
mit zwei M4 x 16mm Schrauben (94) um das
linke Oberkörperbein (6) herum.
Befestigen Sie die andere
Außenarmabdeckung (20) auf die gleiche
Weise um das rechte Oberkörperbein (6)
herum.
12
6
Schmierfett
13
20
6
11
22
2
Schmierfett
88
80
35
6
20
94
6
