EX-1147HMVS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse

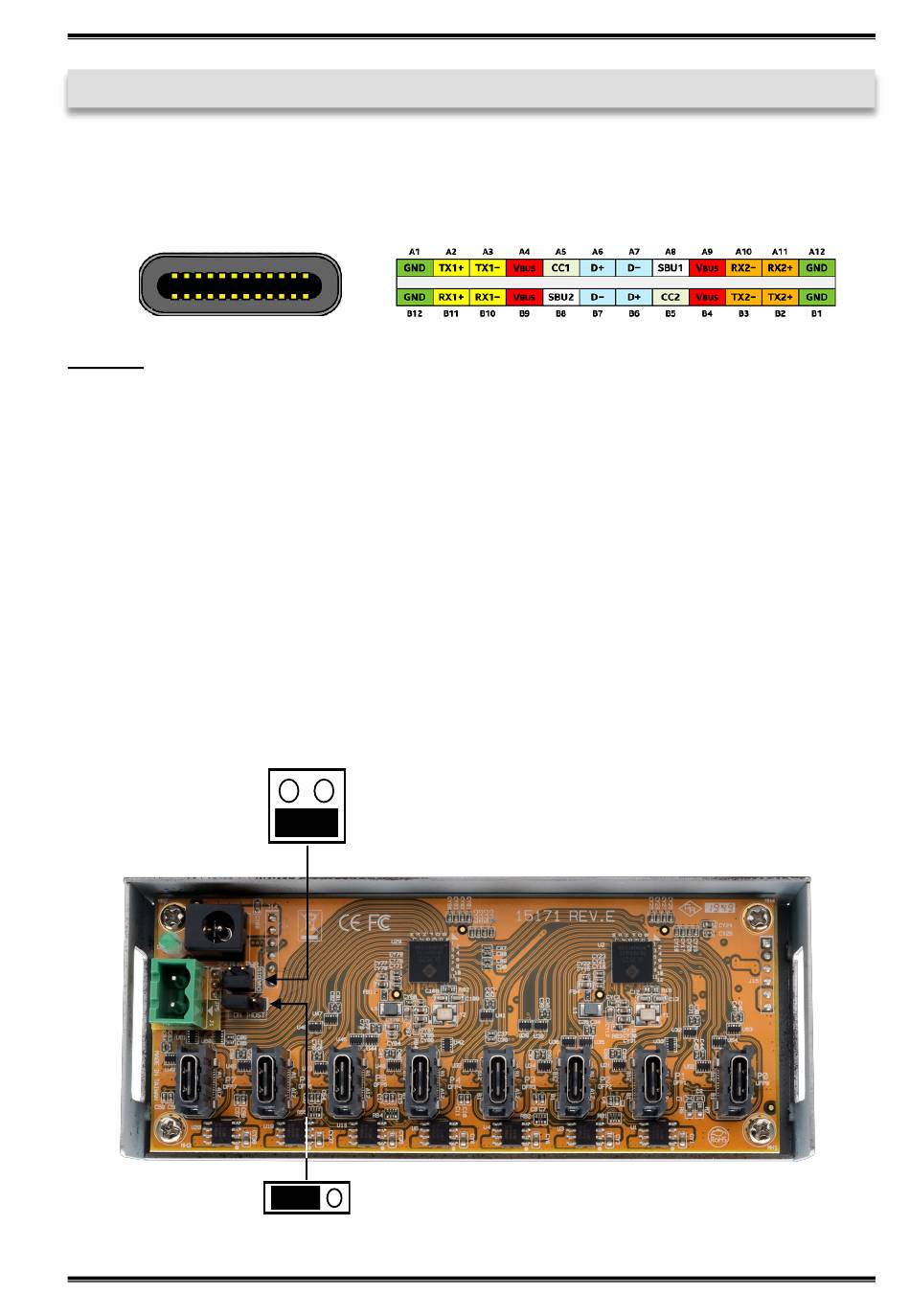

USB 3.2 Gen 1 C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse
gesteckt werden.
3.3 Jumper Einstellungen
Der EX-1147HMVS wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die
Möglichkeit den EX-1147HMVS auf der Datenleitung zum PC sprich die USB C-Buchse stromlos
zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öff-
nen. Nun müssen Sie den Jumper JP2 von ENA (Enable) auf DIS (Disable) setzen.
Achtung! Nur in Verbindung mit JP2 auf DIS! Des weiteren haben Sie die Möglichkeit auf den
DFP (Downstream Facing Ports) nur Strom anliegen zu lassen, wenn der Hub mit dem Host PC
verbunden ist und dieser eingeschaltet ist. Dafür müssen Sie den Jumper JP3 auf HOST setzen.
Wenn der JP3 auf ON gesetzt ist, dann liegt durchgehend Strom auf den Downstream Ports an.
Siehe nachfolgende Abbildung.
JP2
JP3
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
DIS
ENA
ON HOST
5
