Exsys EX-1147HMVS Anleitung

Vorschau ausblenden Andere Handbücher für EX-1147HMVS:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

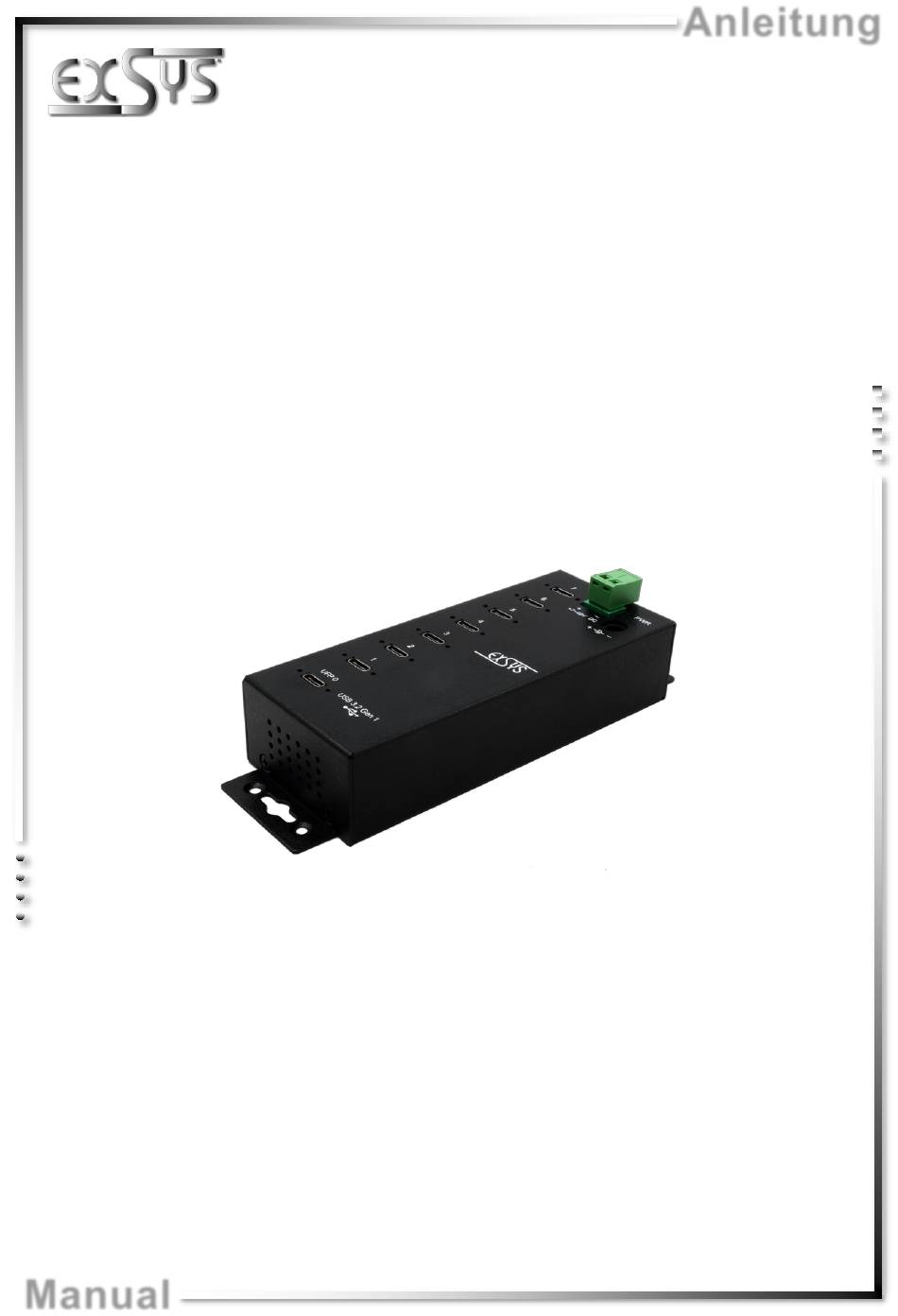

15KV ESD Überspannungsschutz für Trägerschiene
Manual
Manual
EX-1147HMVS
7-Port USB 3.2 Gen 1 Metall HUB mit
1A Strom pro USB Port und
7-Port USB 3.2 Gen 1 Metal HUB with
1A power for each USB port and
15KV ESD Surge Protection for DIN-Rail
Anleitung
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Vers. 1.2 / 08.02.24
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exsys EX-1147HMVS

Inhaltszusammenfassung für Exsys EX-1147HMVS

  • Seite 1 1A Strom pro USB Port und 15KV ESD Überspannungsschutz für Trägerschiene 7-Port USB 3.2 Gen 1 Metal HUB with 1A power for each USB port and 15KV ESD Surge Protection for DIN-Rail Deutschland: EXSYS Vertriebs GmbH Industriestraße 8 61449 Steinbach www.exsys.de Schweiz: EXSYS Vertriebs GmbH Dübendorfstrasse 17...

  • Seite 2: Inhaltsverzeichnis

    Layout, Connections & Jumper Settings ··························································· 10-11 Layout ······················································································································· 10 Connections ·········································································································· 10-11 Jumper Settings ····································································································· 11-12 Hardware Installation ···················································································· 12-13 Driver Installation ······························································································ 13 Cleaning ········································································································· 13 Technical Information ························································································ 14 Technical Drawing ···························································································· 14 © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Seite 3: Beschreibung

    Deutsch 1. Beschreibung Der EX-1147HMVS ist ein USB 3.2 Gen 1 Metall HUB für bis zu sieben Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Ports von 1.1 bis 3.2.

  • Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen

    Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V +7V bis +48V DC-Buchse: ACHTUNG!!! Stecker niemals mit Gewalt einstecken! Verwenden Sie ausschließlich ein in Spannung und Polarität kompatibles Netzteil! © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Seite 5: Jumper Einstellungen

    Über die beiden internen Jumper Bus Power (JP2) und Host Control (JP3) kann die Stromausgabe an den Downstream Ports nach Wunsch konfiguriert werden. ON HOST Die möglichen Einstellungen und deren Auswirkungen können der nachfolgenden Tabelle entnommen werden. © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...

  • Seite 6: Hardware Installation

    Ihnen nur eine generelle Anleitung zum Einbau des EX-1147HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-1147HMVS an die Wand oder mit dem mitgelieferten DIN-Rail Kit auf einer Trägerschiene.

  • Seite 7: Treiber Installation

    4. Verbinden Sie nun das andere Ende (C-Anschluss) des mitgelieferten USB 3.2 Gen 1 Kabels mit der USB C-Buchse an Ihrem PC. 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1147HMVS automatisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgenden Eintrag sehen: Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert.

  • Seite 8: Technische Daten

    0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 162.80 x 54.80 x 39.98 mm Gewicht: 485 g 8. Technische Zeichnung © Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved...
